Вакуумметр при диагностике бензинового двигателя: что означает движение стрелки

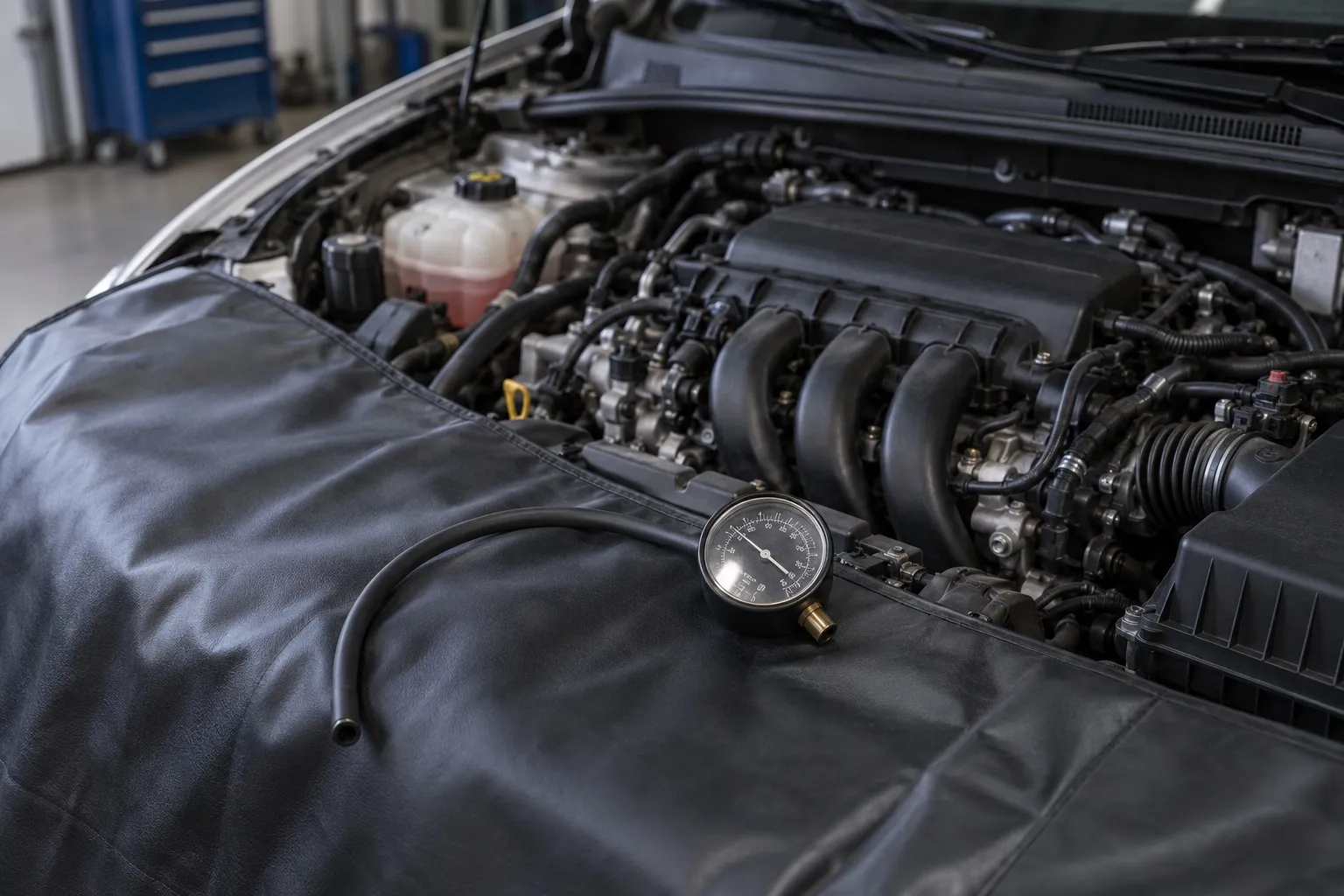

К бензиновому двигателю подключили вакуумметр, и стрелка начала подрагивать. В интернете похожую картинку подписывают «прогоревший клапан», а соседнюю — «изношенные кольца». Такие схемы могут объяснять принцип метода, но не дают готового диагноза. Сначала нужно знать, где подключён прибор, в каком режиме работает мотор и применимо ли сравнение к его конструкции.

Что означает разрежение за дросселем

В обычной дроссельной схеме давление во впускном коллекторе зависит от наполнения цилиндров и ограничения прохода воздуха дросселем. Вакуумметр показывает отличие давления от окружающего, а движение стрелки позволяет наблюдать изменение этой величины. Это измерение работы системы в целом, а не отдельного клапана, кольца или прокладки.

При открытии дросселя условия меняются, поэтому цифру на холостом ходу нельзя сравнивать со случайной цифрой при нажатой педали. Имеют значение высота над уровнем моря, выбранный режим и особенности газораспределения. Для двигателя с иным способом регулирования наполнения привычная таблица может быть неприменима.

Почему сначала проверяют точку подключения

Не каждый штуцер под капотом сообщается с коллектором одинаковым образом. Подключение к линии с клапаном, ограничителем или другим источником разрежения способно дать совсем другую картину. Тогда стрелка описывает выбранную ветвь, а владелец ошибочно принимает её за состояние газообмена двигателя.

Проверяют назначение точки по схеме, герметичность измерительного шланга и исправность прибора. Если само подключение создаёт утечку, проверка меняет работу двигателя и теряет смысл. Подходящую линию и способ присоединения выбирают заранее, сохраняя штатное функционирование остальных систем.

Что сравнивают кроме среднего значения

Специалист оценивает устойчивость показания, повторяемость колебаний и их связь с оборотами. Важны изменения при переходе между предусмотренными режимами. Однократный рывок стрелки и регулярно повторяющееся отклонение дают разные основания для продолжения проверки.

Сначала исключают очевидную смену режима: включение потребителя, изменение нагрузки и регулирование холостого хода. Если двигатель сам меняет обороты, сравнение с картинкой для устойчивого холостого хода уже некорректно. Полезно сопоставлять движение стрелки с фактическими оборотами, а не оценивать прибор отдельно от мотора.

Можно ли распознать клапан по стрелке

В руководствах к вакуумметрам приведены характерные изменения при нарушениях герметичности и работы клапанного механизма. Их используют как подсказку для следующего измерения. Но схожие колебания не позволяют без дополнительных данных выбрать конкретную деталь и тем более определить её ремонтный размер.

Если есть подозрение на механическую неравномерность, проверяют цилиндры подходящим методом и сопоставляют результат с жалобой. Важно установить, сохраняется ли отклонение после нормализации условий теста. Разборка головки только потому, что стрелка похожа на иллюстрацию, пропускает этот этап проверки.

Чем эта проверка отличается от поиска подсоса

У вакуумметра нет функции указать место трещины. Он может показать изменение работы впуска, но не выделяет автоматически негерметичную прокладку из всех возможных причин. Для локализации используют самостоятельную проверку герметичности с учётом устройства двигателя.

Именно ей посвящён материал о поиске подсоса воздуха. Вакуумметр решает другой вопрос: как ведёт себя давление при работе мотора и какое направление исследования это поддерживает. Исправленная утечка может изменить показание, но из этого не следует, что любое низкое разрежение вызвано подсосом.

Почему не используют одну норму для всех

Старые справочные значения относятся к определённым условиям и конструкциям. Современный мотор с управляемыми фазами может работать иначе, чем двигатель, для которого нарисована типовая шкала. Дизель без соответствующего дросселирования также нельзя оценивать по бензиновой таблице: одинаковое название прибора не делает схемы одинаковыми.

Единицы нужно читать внимательно. Разрежение относительно атмосферы и абсолютное давление — разные способы представления. Число из сканера нельзя напрямую сравнить с механической шкалой, пока не установлены величина и единицы. Ошибка здесь способна создать «неисправность», которой на автомобиле нет.

Какой результат полезен владельцу

Результат описывают через наблюдение и следующий шаг: например, показание неустойчиво при подтверждённо постоянных условиях и требует сопоставления с работой цилиндров. Это полезнее категоричного вывода о капитальном ремонте по одной стрелке. Обзор дополнительных подходов есть в статье о диагностике износа без разборки.

При сравнении до и после сохраняют точку подключения, режим и условия измерения. Если между проверками поменяли прибор или схему присоединения, это учитывают отдельно. Так можно отличить изменение двигателя от изменения способа наблюдения.

Не отсоединяйте для эксперимента магистраль усилителя тормозов и не проводите проверку рядом с движущимися ремнями. Подключение и режим теста выбирают по документации автомобиля и прибора.

При неровной работе можно начать с диагностики двигателя. Вакуумметр включают в неё тогда, когда его показание отвечает на конкретный вопрос; обязательной заменой сканера, проверки зажигания или измерения компрессии он не является.
