Цветовые метки вкладышей двигателя: чем селективный подбор отличается от ремонтного размера

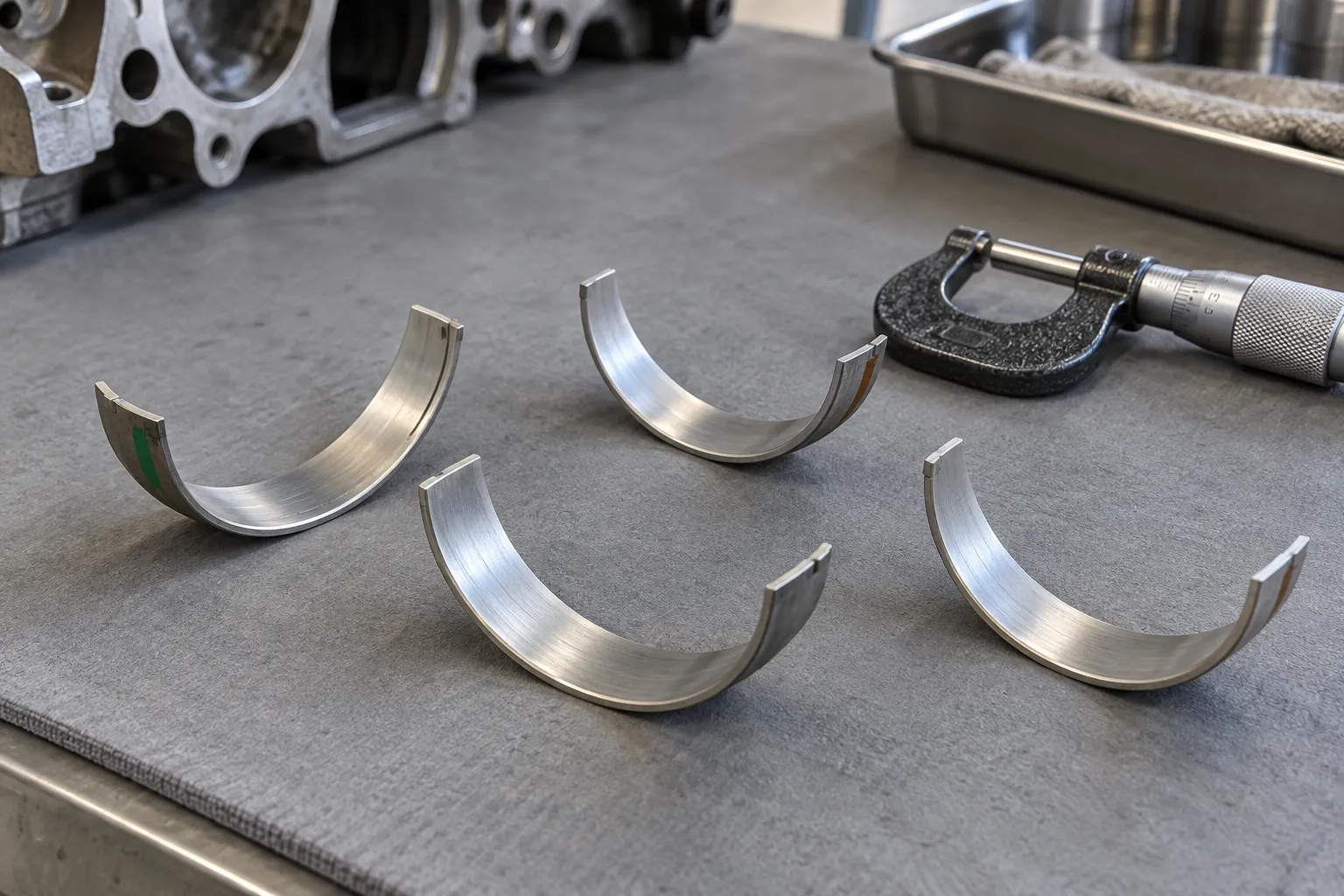

После разборки двигателя на вкладышах обнаруживаются цветные полоски. Возникает понятное желание заказать комплект того же цвета и повторить прежнюю сборку. Но цвет имеет смысл только внутри системы обозначений конкретного производителя. Он может участвовать в подборе размерной группы, а не сообщать, что коленвал уже шлифовали. Старые метки помогают восстановить историю деталей, но не заменяют измерение их сегодняшнего состояния.

Зачем существуют разные классы

При изготовлении сопрягаемых деталей размеры находятся в установленных пределах, однако не обязаны быть абсолютно одинаковыми у каждого экземпляра. Селективный подбор позволяет учитывать эти различия. В документации для такой конструкции задаётся связь между группами деталей и выбранным вкладышем.

Конкретная схема может использовать буквы, цифры, цвета и таблицы сочетаний. По одной полоске без расшифровки нельзя восстановить всю цепочку. Важно знать, относится ли обозначение к вкладышу, шейке, опоре или месту установки. Даже привычное слово «номинал» не отменяет существования отдельных классов внутри предусмотренной сборки.

Почему цвет не равен ремонтному размеру

Ремонтный размер рассматривают в связи с допустимой обработкой и соответствующими деталями. Селективная группа отвечает на другую задачу — подобрать сочетание по принятой изготовителем системе. Поэтому правило «коричневый значит после шлифовки» без указания двигателя и таблицы не имеет достаточного основания.

В продаже могут применяться и собственные обозначения производителя запасных частей. Их тоже нужно расшифровывать по каталогу. Цвет упаковки, монтажная метка и заводской код размерной группы не обязательно означают одно и то же. Для заказа нужен артикул с подтверждённой применимостью, а не только фотография старой полоски.

Что показывает пример заводской инструкции

В инструкции Honda, опубликованной для определённой ремонтной кампании, результат подбора задаётся отдельно по местам установки. На схеме встречаются как одинаковые, так и разные цвета двух половин подшипника. Это наглядный пример того, почему нельзя произвольно собирать комплект по одному понравившемуся цвету.

Но такая схема не является готовой таблицей для любого мотора Honda или другой марки. Её применимость ограничена указанной процедурой и автомобилями. Владелец получает из примера принцип: нужен адресный подбор каждой позиции, а сами сочетания определяются документацией его двигателя.

Какие сведения сохраняют при разборке

До очистки фотографируют маркировки, положение и ориентацию деталей. Вкладыши раскладывают с привязкой к опорам или цилиндрам, чтобы не получить в конце обезличенную коробку. Если метка плохо видна, полезно сохранить несколько фотографий с разным освещением, а не дорисовывать предполагаемый цвет в записи.

Одновременно выясняют историю агрегата: менялись ли вал, блок или шатуны, выполнялась ли обработка. Заводская маркировка на детали могла сохраниться после изменения её размера. Поэтому код, нанесённый при изготовлении, не всегда описывает результат последующего ремонта.

Почему нельзя просто повторить старый набор

Прежний комплект мог быть подобран неправильно. Кроме того, за время работы могли измениться поверхности и размеры сопряжений. Повторение старых цветов воспроизводит только состав снятых деталей, но не подтверждает пригодность получившегося подшипника.

Если видны задиры, повреждение опоры или следы перегрева, сначала исследуют дефект. Подбор более толстого вкладыша наугад не является способом устранения неизвестного износа. О возможности обработки вала читайте в статье о коленвале после повреждения вкладышей.

Как связаны таблица и фактический зазор

Таблица подбора задаёт предусмотренный способ выбора деталей, а контроль готового сопряжения отвечает на вопрос о результате сборки. Эти этапы дополняют друг друга. При расхождении сначала проверяют идентификацию, измерения, положение деталей и соответствие процедуры, а не объявляют любую цифру нормальной из-за совпавшего цвета.

Измерения должны относиться к тем поверхностям и состоянию сборки, которые описаны изготовителем. Диаметр отдельной шейки не сообщает всё о собранной опоре. Использованный прибор и способ контроля выбирают под требуемую точность; субъективное ощущение лёгкого вращения вала не заменяет размерного контроля.

Когда проблема находится в посадочном месте

Если после проворота пострадало основание подшипника, смена цветового класса не восстанавливает его форму. Тогда задача выходит за пределы выбора вкладыша. Причины объяснены в материале о повреждении постелей коренных подшипников.

В такой ситуации полезно разделить результаты: состояние вала, состояние опор и пригодность выбранных вкладышей. Иначе выражение «не подошёл размер» скрывает разные возможные дефекты. Цветовая таблица предназначена для предусмотренных сочетаний деталей, а не для компенсации любого повреждения.

Что уточнить перед окончательной сборкой

Должны быть известны точное исполнение двигателя, система обозначений, выбранные позиции и результаты необходимого контроля. Не следует подпиливать вкладыши или изменять их посадку ради совпадения предполагаемого зазора. Если исходные размеры или применимость остаются неясными, сборку с запуском не используют как эксперимент.

На сайте ВИСТ доступна диагностика двигателя. При обращении после разборки полезно сохранить расположение снятых деталей и имеющиеся результаты измерений: это даёт больше информации, чем перечень цветов без привязки к конкретным опорам.
