Трансмиссионная труба Torque Tube: чем её ремонт отличается от обычного кардана

Вал внутри жёсткой трансмиссионной трубы требует другого подхода, чем открытый кардан. Что проверяют при шуме и почему особенно важна соосность при сборке.

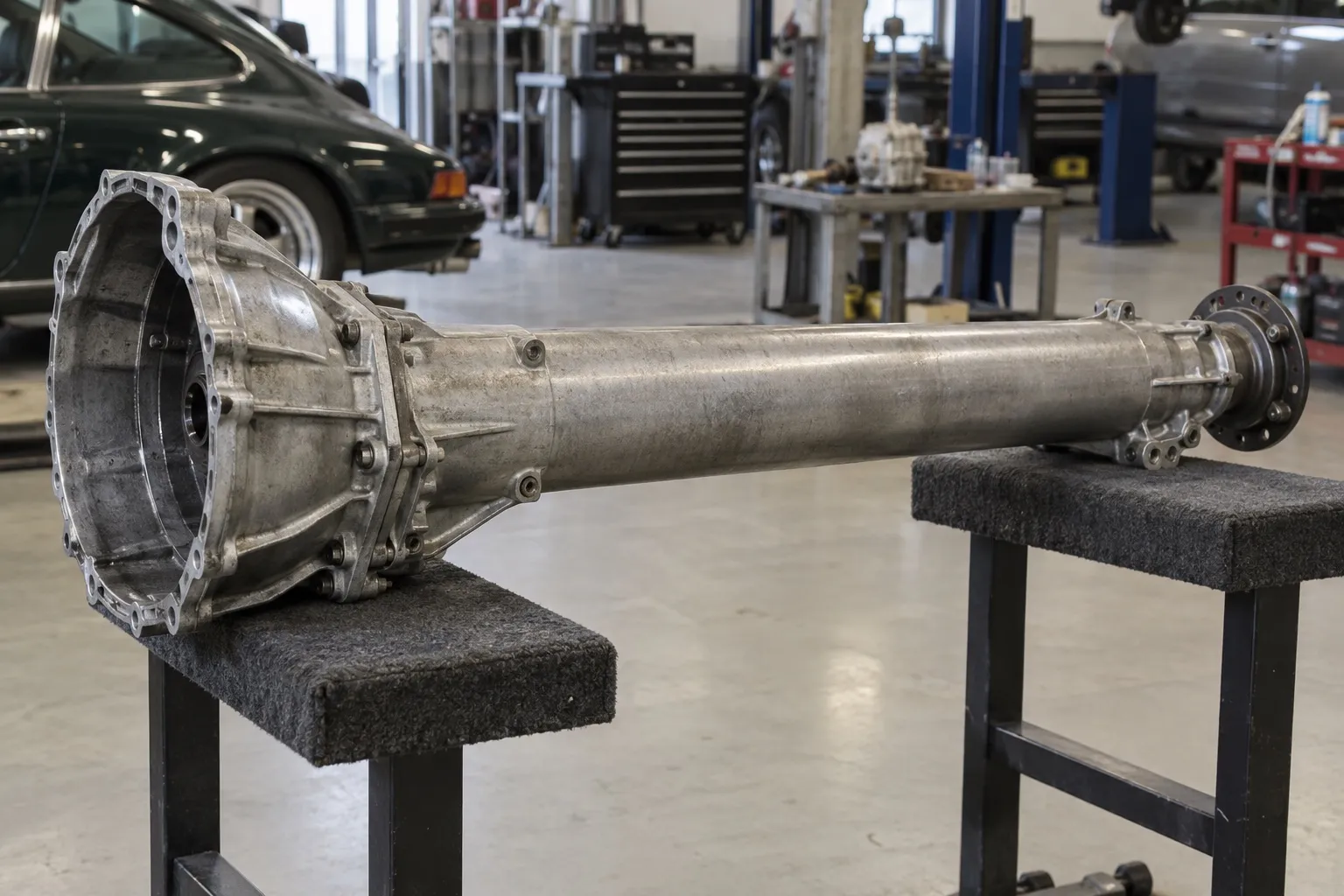

Снятая трансмиссионная труба Torque Tube с фланцами на устойчивых ремонтных опорах

На автомобиле с передним двигателем и задней коробкой появился гул из центрального тоннеля. В обычной компоновке внимание часто направляют к наружной подвесной опоре кардана, но здесь вал может находиться внутри жёсткой трансмиссионной трубы Torque Tube. У этой сборки другие точки поддержки и требования к соединению агрегатов. Диагностику начинают с подтверждения конструкции.

Что находится внутри трубы

В соответствующей схеме Transaxle передний двигатель и задняя трансмиссия соединены жёсткой трубой с проходящим внутри валом. Porsche описывает такую компоновку у семейства 924, 928, 944 и 968. Конкретное устройство опор, соединений и сопряжения со сцеплением зависит от модели и исполнения.

Само название Torque Tube не гарантирует одинаковых деталей у Porsche и Corvette. Поэтому нельзя выбирать подшипники или технологию по фотографии похожей трубы. Нужны применимость сборки, её обозначение и техническая документация именно для этого автомобиля.

Чем отличается обычная подвесная опора

У открытой карданной передачи промежуточный подшипник может поддерживаться наружным кронштейном с упругим элементом. В закрытой сборке расположение и доступ иные, поэтому осмотр снизу не показывает всё состояние внутренних опор. Целая наружная поверхность трубы не подтверждает исправность вращающегося вала.

Материал о подвесной опоре кардана помогает понять различие резины и подшипника, но не является инструкцией ремонта Torque Tube. Даже одинаковое ощущение вибрации в салоне не делает неисправности взаимозаменяемыми.

Какие режимы помогают локализовать шум

Фиксируют связь звука с оборотами двигателя, скоростью автомобиля и передачей момента. Для машины с механической коробкой учитывают положение сцепления, если это применимо к её схеме. Важно знать, какие элементы продолжают вращаться в каждом режиме, иначе изменение шума можно связать не с тем узлом.

Например, звук возле тоннеля может передаваться по жёстко связанным корпусам от соседнего агрегата. Поэтому место, где его лучше слышно, ещё не определяет источник. Сопоставляют наблюдение с устройством силовой цепи, а не назначают внутренний подшипник только по направлению звука из салона.

Что можно проверить без снятия

Осматривают доступные крепления и сопряжения, следы контакта с окружающими деталями, состояние опор агрегатов и последствия недавних работ. Уточняют, появился ли симптом после снятия двигателя, коробки или самой трубы. Такая связь особенно важна для проверки правильности сборки.

Доступные измерения выбирают так, чтобы отличить нарушение поддержки от другой вибрации. Наружная диагностика имеет предел: отсутствие видимого дефекта не равно проверке каждой внутренней опоры. Когда для ответа нужен доступ к сборке, это техническая необходимость, а не вывод о безусловной замене всей трансмиссии.

Почему внутренние детали подбирают по исполнению

При возможности восстановления оценивают вал, опоры, посадочные места и соединительные элементы. Важно не только совпадение диаметра подшипника, но и предусмотренное положение деталей в сборке. Неподходящая опора способна изменить поддержку вала, даже если физически помещается внутри трубы.

Проверяют, существует ли допустимая технология для конкретного узла и какие параметры контролируются после ремонта. Сам факт разборки ещё не доказывает восстановимость. Если повреждены посадки или геометрия, замена отдельных доступных элементов может оставить причину шума.

Соосность важна не только для тишины

У соединения трубы с двигателем есть требования к взаимному положению. Бюллетень GM для Corvette 2014 отдельно предупреждает, что нельзя стягивать несовмещённую сборку крепёжными болтами. В описанном случае это способно передать недопустимое усилие и повредить упорный подшипник коленчатого вала.

Этот пример относится к указанному автомобилю и не задаёт размеров для других моделей. Он показывает, почему свободное правильное сопряжение должно быть обеспечено до окончательного крепления. Болты не служат инструментом исправления перекоса, а отсутствие наружной щели после затяжки не подтверждает правильность установки.

Что учитывают после прежнего ремонта

Проверяют не только заменённую деталь, но и последовательность снятия и установки соседних агрегатов. Если шум возник сразу после работ, сведения о применённых опорах, соединителях и положении сборки помогают выбрать проверку. Нельзя списывать новый звук на обязательную приработку без подтверждения.

И наоборот, длительная эксплуатация с шумом не делает монтаж единственной возможной причиной. Оценивают фактическое состояние, нагрузочные признаки и износ. История вмешательства задаёт направление, но не заменяет измерений.

Как подтверждают результат восстановления

Контроль включает соответствие сборки документации и отсутствие нежелательных контактов, затем проверку исходного симптома в разрешённых условиях. Если гул сохранился при другом режиме, исследуют оставшиеся источники. Один тихий запуск не описывает поведение вала во всём диапазоне работы.

При сильной вибрации, ударах или признаках нарушения крепления поездки прекращают до оценки. Не пытаются прослушивать вращающийся привод снизу на автомобиле, удерживаемом только домкратом.

Начать локализацию можно через диагностику трансмиссии. Возможность восстановления конкретной Torque Tube уточняют по модели: это специализированная сборка, для которой общая услуга ремонта кардана не подтверждает автоматически подходящую технологию.
