Тепловизор показывает горячий участок: почему цвет на снимке ещё не доказывает неисправность

На тепловом снимке один контакт выглядит красным, а соседний — синим. Кажется, неисправность найдена. Но цвет зависит от шкалы и настроек изображения, а видимая температура — от свойств поверхности и отражений. Тепловизор помогает заметить различие, которое нужно объяснить. Принимать решение о замене узла только по яркому пятну преждевременно.

Сначала выясняют, что показывает цвет

Палитра превращает измеренные данные в изображение. В руководствах FLIR описаны автоматическая и ручная настройка температурной шкалы: от выбранного диапазона зависит контраст. Поэтому красный цвет сам по себе не обозначает одинаковую температуру на любых двух снимках.

Перед сравнением смотрят значения шкалы и условия съёмки. Два изображения с разным диапазоном нельзя оценивать как «раньше было синее, теперь красное». Если шкала обрезана при пересылке фотографии, часть полезной информации потеряна и вывод по цвету становится ещё слабее.

Блестящий металл особенно сложен для измерения

Fluke отдельно предупреждает о низкой излучательной способности открытых металлических поверхностей. Они могут выглядеть на снимке иначе, чем соседний материал при сходной фактической температуре. Поэтому сравнение медной клеммы с пластиковой крышкой требует осторожности.

Изменение настройки излучательной способности не является универсальной кнопкой исправления любой сцены. Нужно понимать, какая поверхность попала в измеряемую область. Цифра на экране не становится точной только потому, что рядом указаны десятые доли градуса.

Отражение можно принять за собственный нагрев

В инструкциях FLIR отмечено влияние отражений, особенно для поверхностей с низкой излучательной способностью. В картину могут вносить вклад окружающие объекты, камера и сам оператор. Яркое пятно на металле поэтому не всегда находится там, где действительно выделяется тепло.

Специалист оценивает геометрию наблюдения и применяет предусмотренные способы проверки. Владельцу полезно понимать ограничение: фотография блестящей детали без обычного снимка и описания положения камеры не всегда позволяет разобраться в источнике пятна дистанционно.

Нагрузка и время работы меняют смысл снимка

Сравнивать соединения разумно в сопоставимых условиях. Fluke рекомендует учитывать нагрузку при оценке тепловых различий. Холодное изображение отключённого потребителя не подтверждает, что его соединение нормально работает после включения.

В автомобильной проверке поэтому фиксируют, какие устройства были активны и когда сделан снимок. Если один результат получен сразу после включения, а другой после длительной работы, различие требует объяснения. Нельзя автоматически приписывать его ухудшению контакта между двумя осмотрами.

Что должно сопровождать полезную термограмму

• Обычная фотография или понятное обозначение исследуемого участка.
• Температурная шкала и существенные настройки измерения.
• Описание нагрузки и времени работы перед съёмкой.
• Сведения о поверхности и возможных отражающих объектах.
• Объяснение, с каким участком или предыдущим состоянием сравнивают результат.

Такой набор помогает отделить реальную особенность от различия условий. Не требуется превращать каждый осмотр в большой отчёт: важно сохранить данные, без которых именно этот снимок можно понять неправильно. Иногда одной дополнительной обычной фотографии достаточно, чтобы перестать путать два соседних соединения.

Почему нагрев не называет причину автоматически

Повышенная температура — наблюдение, а её причина устанавливается дальше. Для электрического соединения проверяют цепь и фактический режим, а не ограничиваются термограммой. Уместность измерения тока, падения напряжения или другого параметра определяют по схеме и задаче.

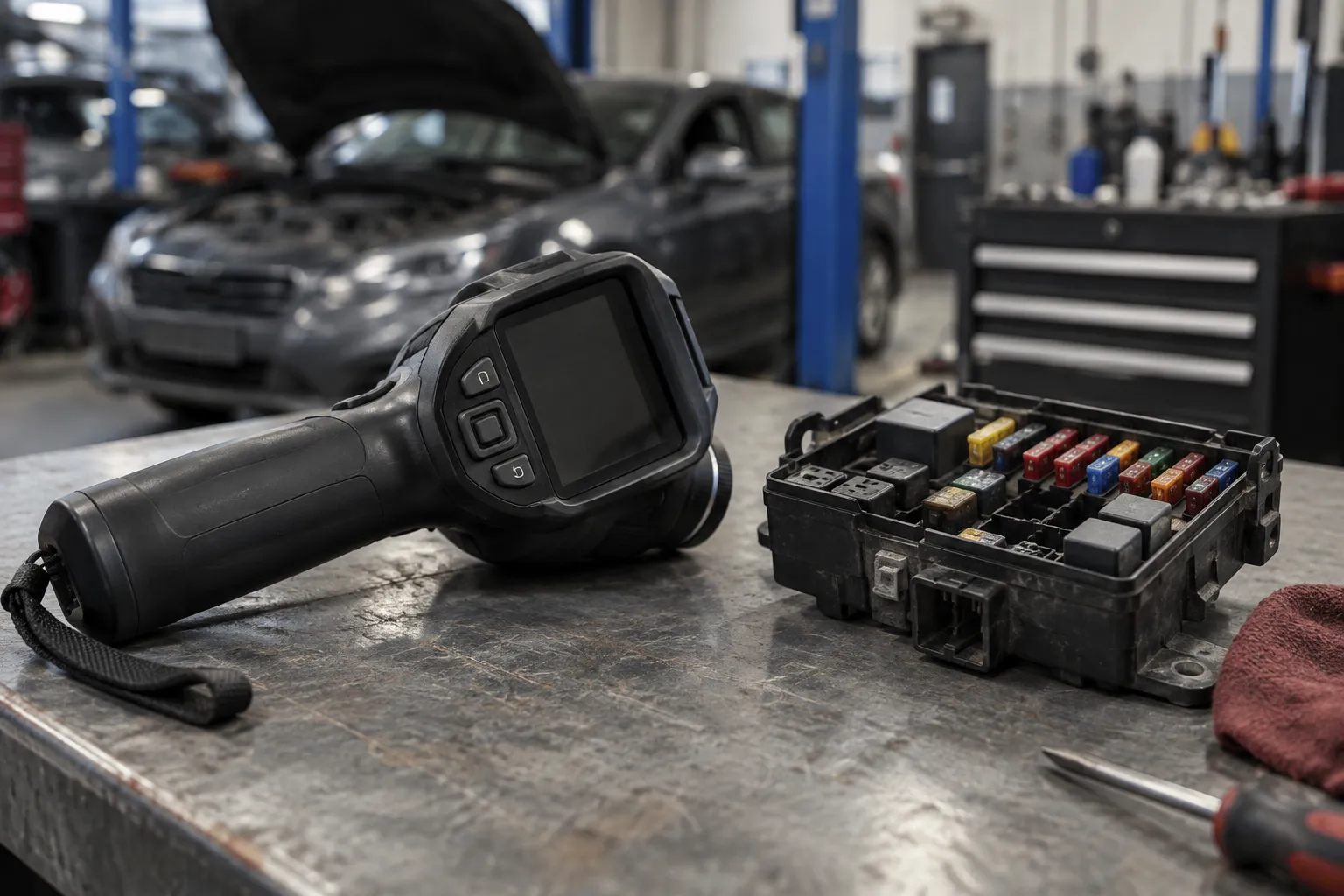

Пример такой работы разобран в статье о нагреве блока предохранителей при целых вставках. Тепловая картина там дополняет поиск плохого контакта, но не заменяет подтверждение состояния соединения и нагрузки потребителя.

Что делать с противоречивым результатом

Если изображение показывает необычную температуру, а другие признаки этого не подтверждают, проверяют методику получения снимка. Возможна ошибка выбора поверхности, масштаба или условий. Но отсутствие подтверждения одним способом также не является основанием игнорировать запах перегрева и видимое повреждение.

При необходимости используют подходящее независимое измерение с учётом доступа и безопасности. Контактный датчик и тепловизор не обязаны дать одинаковые числа, если оценивают разные участки или установлены неправильно. Задача — объяснить расхождение, а не выбрать более тревожную цифру.

Как сравнивают состояние до и после

Для повторной оценки сохраняют максимально сопоставимые режим, участок и настройки. Тогда изменение картины можно связать с выполненной работой обоснованнее. Снимок холодного узла сразу после сборки не заменяет контроль в условиях прежнего проявления.

Не касайтесь горячих деталей и не снимайте защиту работающего узла ради съёмки. При дыме или оплавлении приоритетом становится прекращение опасной работы, а не получение более наглядной термограммы.
