Течёт обратная магистраль дизельных форсунок: почему нельзя ставить любой топливный шланг

Вокруг верхних соединений дизельных форсунок появилась солярка. На первый взгляд достаточно надеть новый шланг и затянуть хомут. Но обратная линия может включать специальные соединители, фиксаторы и элементы поддержания давления. Её задача — не просто отвести жидкость в произвольную ёмкость, поэтому ремонт начинают с определения конструкции и точки течи.

При наружной утечке топлива двигатель останавливают и организуют осмотр. Не ищут место выхода струи рукой: рядом с обраткой могут проходить магистрали высокого давления.

Обратная линия и тест обратного слива решают разные задачи

Внутренний слив является частью работы соответствующей форсунки. По внешней магистрали это топливо возвращается дальше по системе. Герметичность шланга или соединителя не показывает, сколько топлива уходит через внутренние сопряжения, а повышенный внутренний слив не обязательно сопровождается мокрым мотором.

Измерению объёма посвящена статья о тесте обратки при плохом запуске. Здесь рассматривается иной исходный факт — топливо выходит наружу из возвратного контура. После устранения течи проверка самой форсунки нужна по отдельным показаниям, а не автоматически для каждого мокрого штуцера.

Откуда начинается мокрый след

После безопасной очистки доступной зоны определяют источник по предусмотренному методу контроля. Различают стенку трубки, место её соединения, уплотнение в штуцере и сам корпус детали. Топливо может стекать от соседнего участка, поэтому самая низкая мокрая точка не всегда является местом повреждения.

Если линия недавно снималась, проверяют положение фиксаторов и состояние уплотнений. Перекошенный соединитель или неполностью установленная защёлка дают другое решение, чем трещина пластмассовой сборки. Усиленная затяжка неподходящим хомутом не восстанавливает сломанный замок и может повредить ответную часть.

Почему обратка не обязательно работает без давления

Возвратный контур имеет собственные условия работы. В некоторых системах предусмотрено определённое противодавление, которое связано с конструкцией форсунок и управляющих элементов. Поэтому слово «слив» не означает, что любой свободный шланг или заглушка сохранят правильную работу.

Наличие клапана и требования к давлению уточняют по конкретному двигателю. Если соединение повторно разъединяется или течь возвращается после замены, проверяют не только фиксатор, но и состояние пути возврата. Перегиб, неправильное подключение либо неисправный элемент контура могут создавать ненормальные условия для новой линии.

Нельзя устанавливать универсальный допустимый показатель давления для всех дизельных форсунок. Измерение выполняют в нужной точке и режиме, а результат сопоставляют с требованиями именно этой системы. Открытая диагностическая ёмкость из другой методики может изменить условия и дать неверный вывод.

Чем штатная сборка отличается от случайного шланга

У линии важны материал, стойкость к топливу и температуре, внутреннее сечение, форма и способ соединения. Подходящий наружный диаметр ещё не подтверждает все эти свойства. Слишком мягкий участок способен перегнуться, а неподходящий материал — изменить состояние в контакте с топливом.

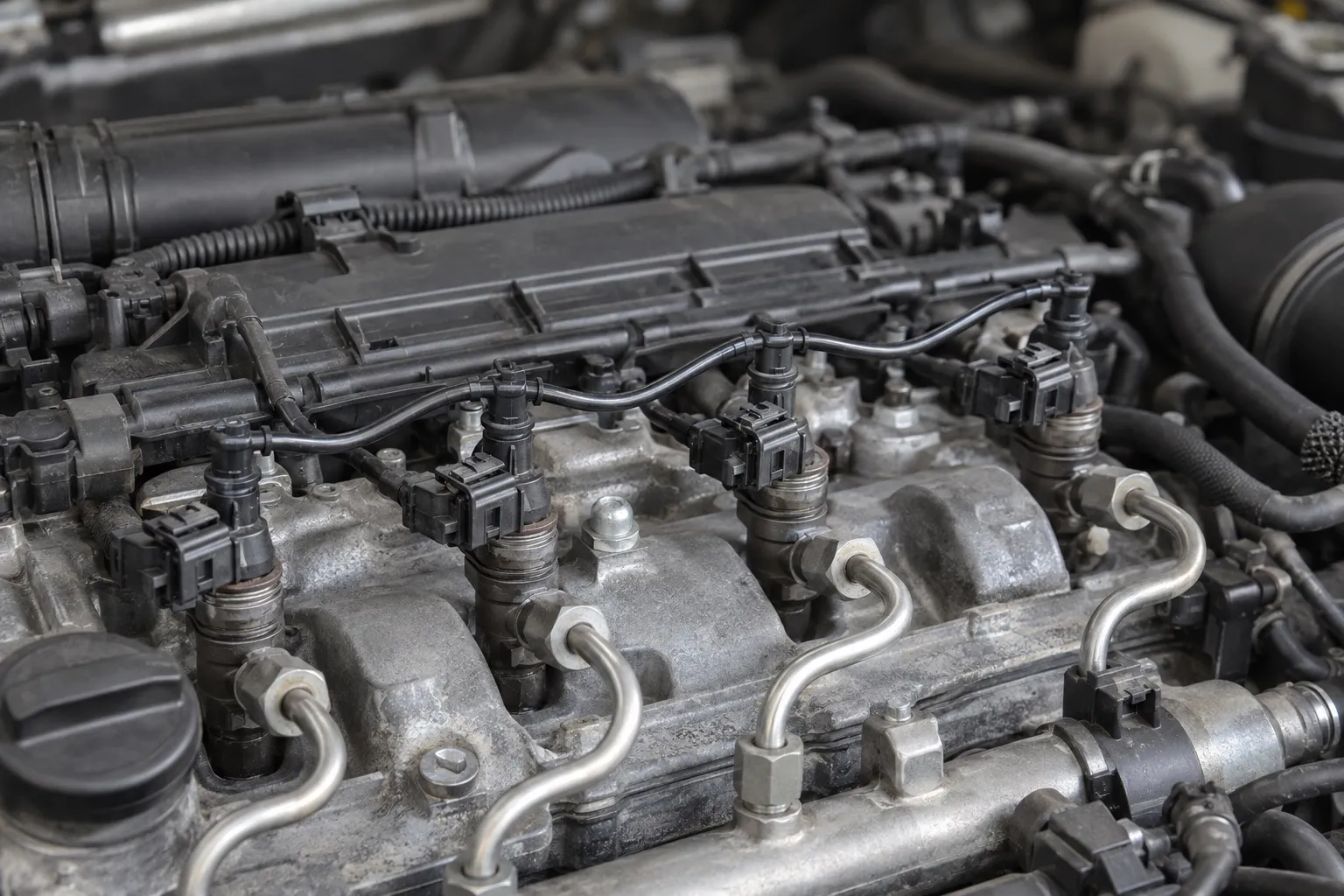

Готовая формованная сборка также задаёт расстояния между форсунками и положение ответвлений. После установки она не должна натягивать соединители или касаться горячих и движущихся деталей. Попытка заменить её набором коротких случайных отрезков может нарушить и гидравлические условия, и механическую фиксацию.

На некоторых старых системах предусмотрены отдельные сменные шланги соответствующего типа. Это не означает, что такую схему можно перенести на любую современную сборку. Допустимый вариант ремонта выбирают по исполнению, включая необходимость замены отдельных уплотнений и фиксаторов.

Что осматривают вместе с соединителем

Проверяют ответный штуцер форсунки и доступную посадочную поверхность. Если она повреждена при прежнем снятии, новое кольцо может не обеспечить герметичность. Отломанный фрагмент фиксатора или уплотнения также учитывают при осмотре, не проталкивая его внутрь случайным инструментом.

Нужна чистота соединения: загрязнение возле открытого сливного канала не должно попадать в топливную систему. Способ защиты и очистки подбирают по доступу. Избыток герметика не является заменой предусмотренному уплотнению; он способен скрыть внешнюю течь, не восстановив правильную посадку.

Когда меняют больший участок

Если пластмассовая сборка повреждена в нескольких местах или отдельный соединитель не предусмотрен как ремонтная деталь, замена узла в сборе может быть технически обоснованной. При этом не следует переносить дефект одной обратки на все топливные трубки автомобиля без осмотра.

Другие границы замены рассматриваются в статье о коррозии топливных магистралей. Общий принцип применим и здесь: восстановленный участок должен соединяться с пригодными деталями и сохранять предусмотренное положение.

Как проверяют после установки

• Соединители установлены полностью, фиксаторы находятся в штатном положении.
• Линия не натянута и не пережата крышкой или соседними деталями.
• Нет наружной течи в предусмотренных режимах проверки.
• При прежних повторных отказах проверены условия возвратного контура.

На диагностике дизельного двигателя полезно сообщить, снимались ли форсунки и менялась ли обратная линия. Если требуется исследовать путь топлива шире, используют диагностику топливной системы. Исправление наружной течи должно сохранить функции возврата, а не только убрать мокрое пятно.
