Tahoe и короткий Escalade: жгут над запасным колесом отключает несколько электронных блоков

На Tahoe одновременно появляются предупреждения ABS, рулевого управления и подвески, а камера заднего вида перестаёт работать. При опросе часть электронных блоков оказывается недоступна. Такое сочетание легко принять за несколько независимых поломок, хотя причина может находиться в одной общей цепи разрешения связи. На короткобазных машинах один из участков поиска расположен над поперечиной запасного колеса.

Рассматриваем Chevrolet Tahoe четвёртого поколения и Cadillac Escalade четвёртого поколения с короткой базой 2015–2017 модельных годов. Описанное место повреждения жгута не переносят автоматически на удлинённый Escalade ESV. Схему, комплектацию и фактическую прокладку проводки сверяют по VIN: набор установленных блоков и проявления отказа зависят от исполнения.

Сначала собирают общую картину

До удаления ошибок сохраняют полный отчёт: какие модули отвечают, какие недоступны и кто зарегистрировал потерю связи. В описанном сценарии могут затрагиваться тормозная электроника, усилитель рулевого управления, отдельные блоки подвески и мультимедийной системы. Это не означает, что каждый из них повреждён. Совпадение времени отказа нескольких функций служит основанием искать общее условие их работы.

Мастеру важны также момент появления сообщений и обстоятельства: постоянен ли отказ, возникает ли после включения зажигания, были ли работы возле запаски или порогов. Наличие сетевых кодов ещё не локализует провод. Сначала сопоставляют недоступные устройства со схемой и определяют, действительно ли они зависят от одной цепи.

Для чего нужна цепь 5986

В этой системе кузовной блок BCM управляет цепью Communication Enable, обозначенной номером 5986. Она передаёт разрешающий сигнал пробуждения и связи. Это малоточная управляющая цепь, а не силовое питание всех перечисленных потребителей и не линия передачи данных CAN. Повреждение её общего участка способно оставить сразу несколько исправных модулей без нужного условия работы.

В предусмотренных режимах аксессуаров, включённого зажигания и запуска BCM активирует эту цепь; после выключения она может оставаться активной до перехода кузовного блока в сон. Поэтому значение, измеренное без учёта состояния автомобиля, легко истолковать неверно. Диагност сопоставляет напряжение с требуемым режимом и проверяет путь сигнала до соответствующих потребителей.

Для поиска общего электрического дефекта можно записаться на диагностику электрики в ВИСТ. Полный перечень сообщений и отчёт сканирования полезнее отдельной фотографии одной лампы: они помогают увидеть связь отказов и выбрать участок измерений.

Почему осматривают зону запасного колеса

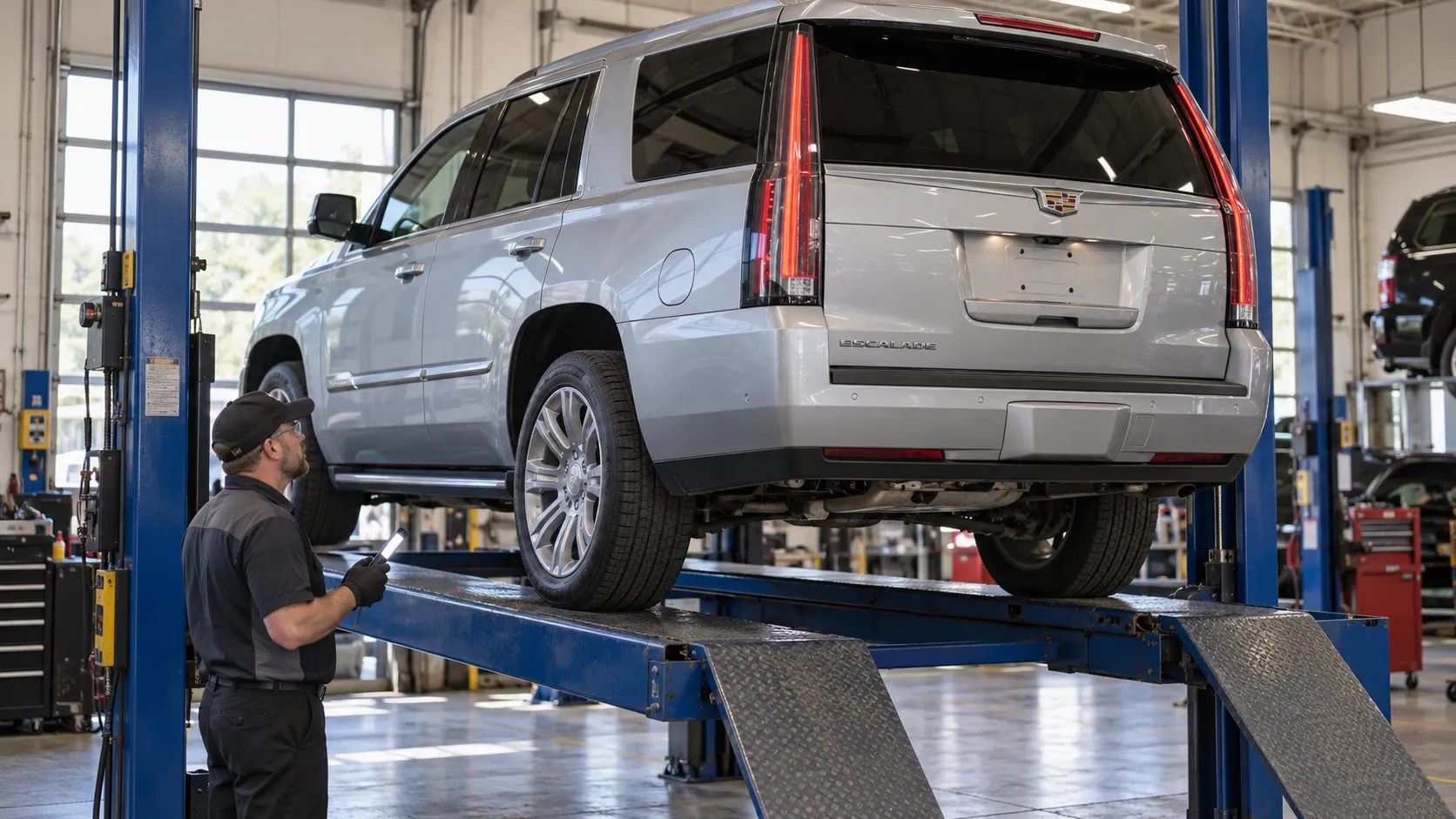

На короткобазных Tahoe и Escalade описано повреждение жгута между кузовом и поперечиной, относящейся к зоне запасного колеса. Проводка может оказаться зажатой или перетёртой в тесном промежутке. Снаружи виден только общий маршрут, поэтому осмотр должен охватывать место контакта, а не ограничиваться доступной оболочкой рядом с ним.

После обеспечения безопасного доступа проверяют положение жгута, крепления, следы сдавливания и нарушения изоляции. Найденный потёртый участок сопоставляют с нужным проводом по схеме. Даже явное повреждение оболочки не доказывает, что именно оно объясняет потерю связи: электрическая проверка должна подтвердить обрыв, повышенное сопротивление или замыкание соответствующей цепи.

На автомобиле с иной базой или изменённой прокладкой проводки поиск не заканчивается отсутствием дефекта в этом месте. Конкретная зона — полезный ориентир для подходящего исполнения, но схема общего разрешающего сигнала остаётся основой диагностики. Это позволяет не разбирать заднюю часть автомобиля без достаточных оснований.

Какие ещё места учитывают

Для той же группы симптомов производитель указывает участок под накладкой водительского порога и соединение проводов J365 под передней пассажирской накладкой порога. Их осматривают по результатам измерений и схеме машины. Следы недавней разборки, прижатая проводка или повреждение соединения помогают сузить поиск, но не заменяют проверки непрерывности и состояния цепи.

Последовательность выбирают так, чтобы отделить общий участок от отдельных ответвлений. Если сигнал присутствует у BCM, но отсутствует в части сети потребителей, это отличается от его отсутствия непосредственно на выходе. Простое отключение всех блоков по очереди без понимания соединений может добавить новые ошибки и сделать исходную картину менее ясной.

Почему мощная контрольная лампа не подходит

Цепь разрешения рассчитана на ограниченную нагрузку. Проверять её лампой фары как обычную силовую линию опасно для управляющего выхода и неверно по смыслу испытания. Допустимый прибор и тестовую нагрузку выбирают по заводской процедуре. Само наличие около двенадцати вольт не превращает этот провод в источник питания для произвольного потребителя.

Диагност учитывает и обратную ситуацию: напряжение без нагрузки ещё не подтверждает исправность соединения при предусмотренной работе. Нужен подходящий метод проверки, сохраняющий допустимые условия для BCM. Подавать внешнее питание или соединять цепь с соседним проводом ради пробуждения модулей не следует: это меняет схему и не устраняет найденное повреждение.

Что контролируют после ремонта

Восстанавливают проводку и защиту повреждённого участка, затем возвращают жгут в предусмотренное положение, исключающее повторное защемление. После этого проверяют доступность всех затронутых модулей в соответствующих режимах, повторно опрашивают ошибки и оценивают работу функций. Появление картинки камеры само по себе не подтверждает восстановление тормозной электроники или управления подвеской.

При предупреждениях тормозной системы и нарушении усиления руля эксплуатацию прекращают до оценки безопасности. Контрольную поездку выполняют после подтверждения работоспособности соответствующих систем. Результатом ремонта должна стать восстановленная общая цепь с нормальным пробуждением блоков, а не только временно погасшие сообщения после сброса памяти.
