Диагностика подвески на вибростенде: как находят скрытый стук
Стук повторяется на дороге, но обычный осмотр не выявил причину. Разбираем, как проверяют подвеску под нагрузкой, чем отличаются стенды и что должно быть понятно после диагностики.
Если стук в подвеске есть, а обычный осмотр не выявил неисправность, следующий шаг — воспроизвести условия появления звука и проверить соединения под подходящей нагрузкой. Диагностика на стенде может помочь увидеть перемещение детали в момент удара. Но сам по себе стенд не определяет виновника автоматически: источник подтверждает мастер, сопоставляя звук, движение узла и результаты других проверок.
Такой подход полезен, когда автомобиль уже осматривали, очевидных люфтов не нашли, а на дороге стук повторяется. Замена деталей по очереди в этой ситуации легко превращается в расходы без результата. Важнее понять, какое движение вызывает звук и каким способом его можно безопасно воспроизвести.
Почему на дороге стучит, а на подъёмнике тихо
На двухстоечном подъёмнике колёса обычно вывешены, рычаги опускаются, а нагрузка на шарниры меняется. Некоторые зазоры при этом становятся заметнее, другие, наоборот, выбираются усилием пружины или положением рычага. Поэтому результат проверки зависит не только от инструмента, но и от того, как нагружен конкретный узел.
В движении действуют продольные, боковые и вертикальные силы. При торможении колесо нагружается иначе, чем на небольшой кочке, а при повороте меняется работа стабилизатора. Если осмотр не воспроизвёл нужное направление усилия, отсутствие стука ещё не объясняет жалобу. Подробно причины такой разницы разобраны в статье почему на подъёмнике подвеска кажется исправной.
Что рассказать мастеру перед проверкой
Описание «что-то стучит спереди» задаёт слишком широкую область поиска. Полезнее указать обстоятельства, при которых звук повторяется:
- мелкие частые неровности, одиночная яма или съезд с пологого препятствия;
- движение прямо, поворот, начало торможения или трогание;
- одиночный удар, частая дробь, скрип либо металлическое дребезжание;
- появление после прогрева, дождя, ремонта или смены колёс;
- сопутствующий увод, отдача в руль, вибрация или изменение устойчивости.
Запись звука пассажиром может помочь, но не показывает его точное место: кузов передаёт шум далеко от источника. Не нужно специально увеличивать скорость или искать глубокие ямы. Если состояние автомобиля позволяет, условия появления жалобы безопасно уточняют вместе со специалистом.

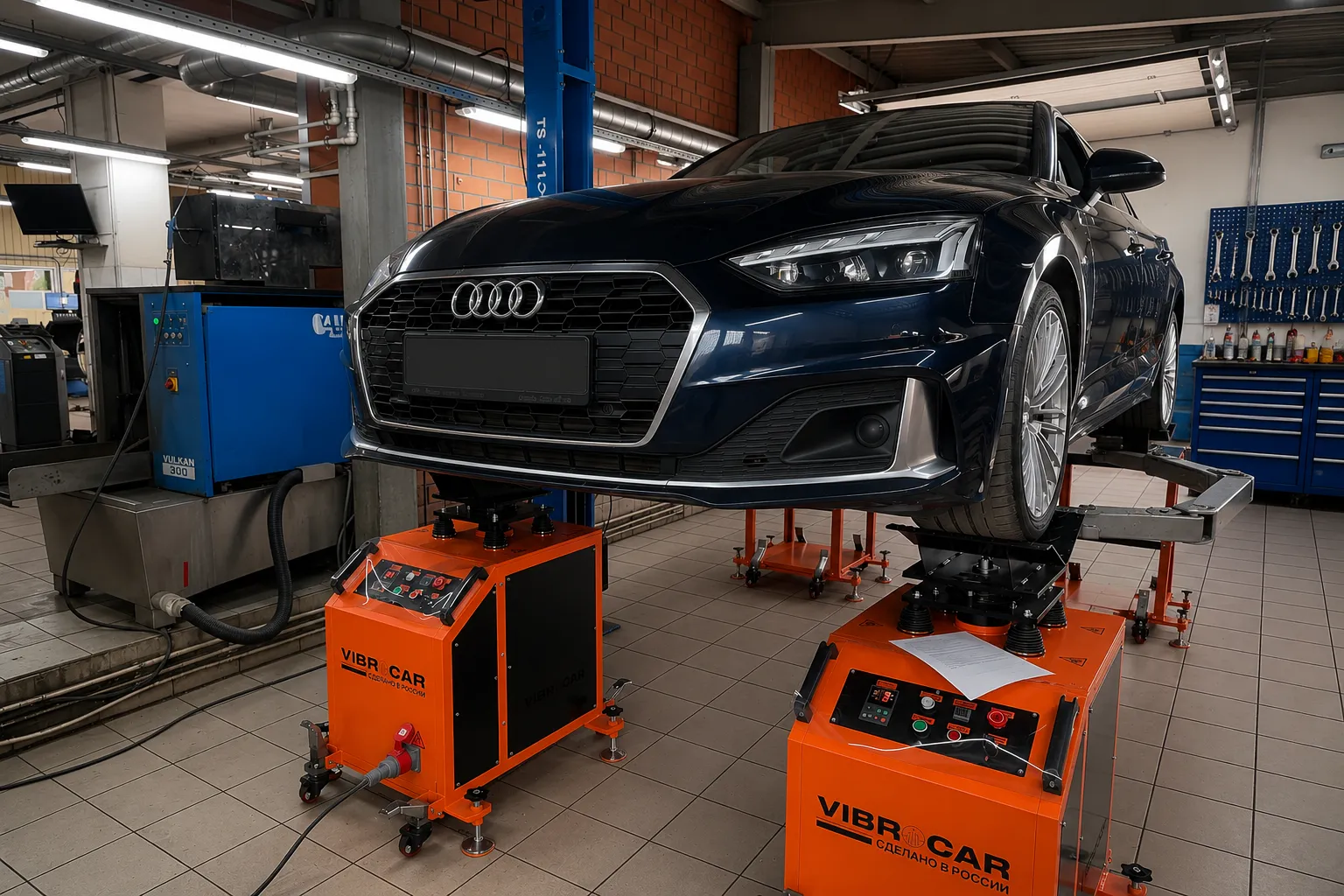

Вибростенд и люфт-детектор: какую задачу решает оборудование
В разговоре словом «вибростенд» называют разные устройства. Перед диагностикой полезно уточнить, каким оборудованием располагает пост и что именно будут проверять. Одинаковое бытовое название не означает одинаковый способ испытания.
Люфт-детектор с подвижными площадками нагружает колёса и соединения ходовой части. Мастер наблюдает за взаимным перемещением деталей и ищет ненормальный зазор или удар. Для скрытого стука важна именно связь между приложенным усилием и поведением конкретного соединения.
Стенд проверки демпфирования подвески возбуждает вертикальные колебания и оценивает реакцию автомобиля по своей методике. Его результаты характеризуют работу системы в условиях испытания, но не являются автоматическим указанием на стучащую деталь. Нельзя по одному процентному показателю назначать замену всех амортизаторов или считать поиск люфтов завершённым.
При записи на диагностику подвески на вибростенде сообщите, что требуется найти источник стука. Это поможет согласовать нужный состав проверки, а не только общее испытание подвески.
Какие соединения проверяют под нагрузкой

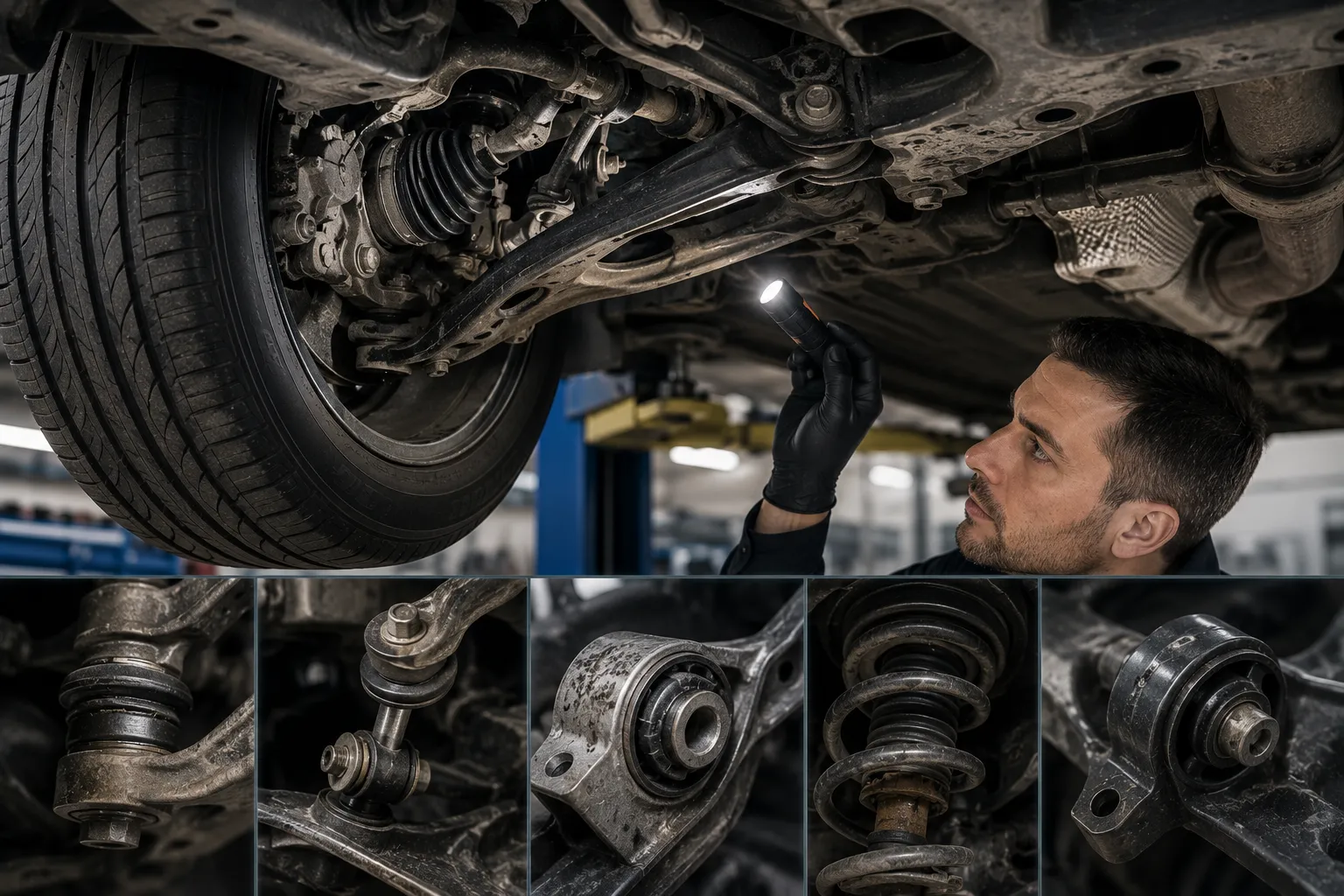

Проверка направлена на детали, способные перемещаться относительно друг друга с зазором, повреждённой резиной или ослабленным креплением. В зависимости от конструкции осматривают шаровые опоры, рулевые наконечники и тяги, сайлентблоки рычагов, крепления подрамника, стойки и втулки стабилизатора.
Сайлентблок должен упруго деформироваться, поэтому любое движение резины нельзя считать поломкой. Ищут отрыв, разрушение, контакт металлических частей и перемещение, не соответствующее конструкции. Как отличают рабочую деформацию от повреждения, объясняет материал о признаках износа сайлентблоков.
Ступичные узлы, опоры стоек и амортизаторы могут потребовать дополнительных способов проверки. Условия нагружения выбирают для конкретной подвески: универсального положения колеса, в котором видны все неисправности, нет.
Как проходит поиск стука в подвеске
- Уточнение жалобы. Фиксируют условия появления стука, предыдущие ремонты и уже заменённые детали.
- Первичный осмотр. Проверяют колёса, доступные крепления, пыльники, следы контакта и очевидные повреждения. При опасном дефекте дорожную проверку не проводят.
- Выбор нагрузки. Определяют, где полезно вывешивание, а где соединение нужно наблюдать при опоре колеса.
- Проверка на оборудовании. Последовательно нагружают узлы, сопоставляют движение со звуком, при необходимости используют средства локализации шума.
- Подтверждение причины. Отделяют обнаруженный износ от дефекта, который объясняет жалобу, и согласовывают ремонт.
- Контроль. После устранения причины повторяют подходящую проверку и оценивают, исчез ли исходный симптом.
Обнаруженный старый пыльник или поверхностная трещина резины сами по себе не доказывают источник удара. Хороший результат диагностики — объяснение, какая деталь неисправна, чем это подтверждено и почему её ремонт должен устранить конкретный звук.
Если стенд не воспроизвёл стук
Это не равнозначно заключению «автомобиль полностью исправен». Стенд не повторяет все дорожные режимы, нагрев и перемещения кузова. Специалист уточняет условия жалобы, проверяет доступные крепления и выбирает дальнейший способ поиска. Иногда звук появляется только при сочетании поворота и торможения либо при определённой загрузке.
Источником могут оказаться тормозные механизмы, защита двигателя, выхлопная система, опора силового агрегата или незакреплённый предмет. Звук из этих мест легко принять за подвеску. Поэтому проверка ходовой не должна сводиться к поиску только одного вида люфта.
Если жалоба пока не подтверждена, стоит зафиксировать, что уже проверили и в каких условиях. Это полезнее, чем менять заведомо исправные детали «на пробу». При повторном обращении такая запись позволяет продолжить диагностику, а не начинать её заново.
Когда движение лучше прекратить
Сильный внезапный удар вместе с ухудшением управления, заметным смещением колеса, выраженным люфтом руля или подозрением на ослабление крепежа требует остановки в безопасном месте. Продолжать поездку ради воспроизведения звука не следует. Возможность движения определяют после осмотра; при сомнениях автомобиль доставляют в сервис без самостоятельной поездки.
Тихий периодический стук тоже не стоит оставлять без проверки, но по громкости нельзя надёжно определить степень опасности. Небольшой звук может сопровождать важный дефект, а громкий дребезг — возникать у второстепенного крепления.
Что должно быть понятно после диагностики
В результате проверки владелец должен получить перечень подтверждённых неисправностей, рекомендуемый порядок работ и объяснение оставшихся вопросов. Если нужна замена сайлентблока с выпрессовкой и запрессовкой, отдельно оценивают возможность сохранить исправный рычаг. После вмешательства, влияющего на положение колёс, решают вопрос о проверке геометрии.
На территории ВИСТ в Домодедово состав диагностики и дальнейших работ согласовывают с исполнителем по автомобилю и жалобе. Основная цель — найти подтверждённую причину стука и проверить результат ремонта, а не получить формальную отметку о прохождении стенда.
