Стопор поршневого пальца разрушился: почему новый стопор не завершает ремонт

При разборке двигателя обнаружили сломанный стопор поршневого пальца. Кажется, что для ремонта достаточно небольшого нового кольца, но повреждение могло затронуть поршень и цилиндр, а причина остаться в геометрии шатуна. Если восстановить только удерживающую деталь, повторный отказ возможен уже после сборки.

Здесь рассматривается конструкция с плавающим пальцем, который удерживается в поршне стопорными кольцами. У другого способа фиксации иной порядок проверки. Сначала подтверждают устройство конкретного двигателя и сохраняют принадлежность снятых деталей к цилиндру: положение следов важно для понимания того, как палец перемещался до разборки.

Что происходит после потери удержания пальца

Исправный стопор ограничивает осевое перемещение пальца в предусмотренном сопряжении. Когда кольцо выходит из канавки или разрушается, палец способен сместиться к стенке цилиндра. Контакт его торца с рабочей поверхностью уже не относится к обычному износу колец. Появившиеся продольные повреждения требуют проверки цилиндра, даже если сам поршень ещё удаётся извлечь без заметного сопротивления.

Motorservice показывает случаи с повреждением края отверстия под палец, бобышек и обоих стопоров. Бобышками называют усиленные участки поршня, в которых расположен палец. При разрушении фиксатора фрагменты могут повреждать металл вокруг отверстия, а часть обломков — пройти через полый палец на противоположную сторону. Поэтому осмотр только стороны найденного кольца неполон.

Звук до отказа не позволяет восстановить всю эту цепочку. Различие между пальцем и шатунным подшипником рассмотрено в статье о проверке внутреннего стука двигателя. В данном случае после разборки уже есть конкретная находка: нужно установить, почему нарушилось удержание и какие поверхности пострадали.

Почему важно разделить ошибку монтажа и осевые удары

Одна возможная причина — старое, повреждённое или неправильно установленное кольцо. Если оно не заняло положенное место, удержание пальца не было обеспечено с начала работы. Внешняя целостность стопора до сборки не подтверждает правильную посадку, а следы последующего разрушения не всегда сохраняют исходное положение детали.

Другой механизм описан для правильно установленного неповреждённого стопора, на который действуют чрезмерные осевые усилия. При непараллельности оси пальца и оси коленвала палец получает перемещения вдоль своей оси и ударяет по фиксаторам. В числе возможных источников Motorservice называет изгиб или скручивание шатуна и отклонения сопряжённых осей. Новое кольцо не исправляет такую геометрию.

Не следует делать обратный вывод, что каждый сломанный стопор обязательно означает кривой шатун. Проверяют обе версии, а также другие предусмотренные для двигателя причины неправильного положения деталей. Если ранее мотор пережил серьёзное повреждение или замену поршневой группы, история ремонта помогает выбрать измерения, но не заменяет их.

Для различения причин сохраняют найденные фрагменты, фотографируют обе стороны поршня и отмечают расположение следов на цилиндре. Отмывать и смешивать детали до фиксации их принадлежности неудобно: потом сложнее сопоставить направление повреждения и конкретное сопряжение. При этом фотография остаётся дополнением к измерению, а не доказательством допустимой геометрии.

Что проверяют вместе со стопорным кольцом

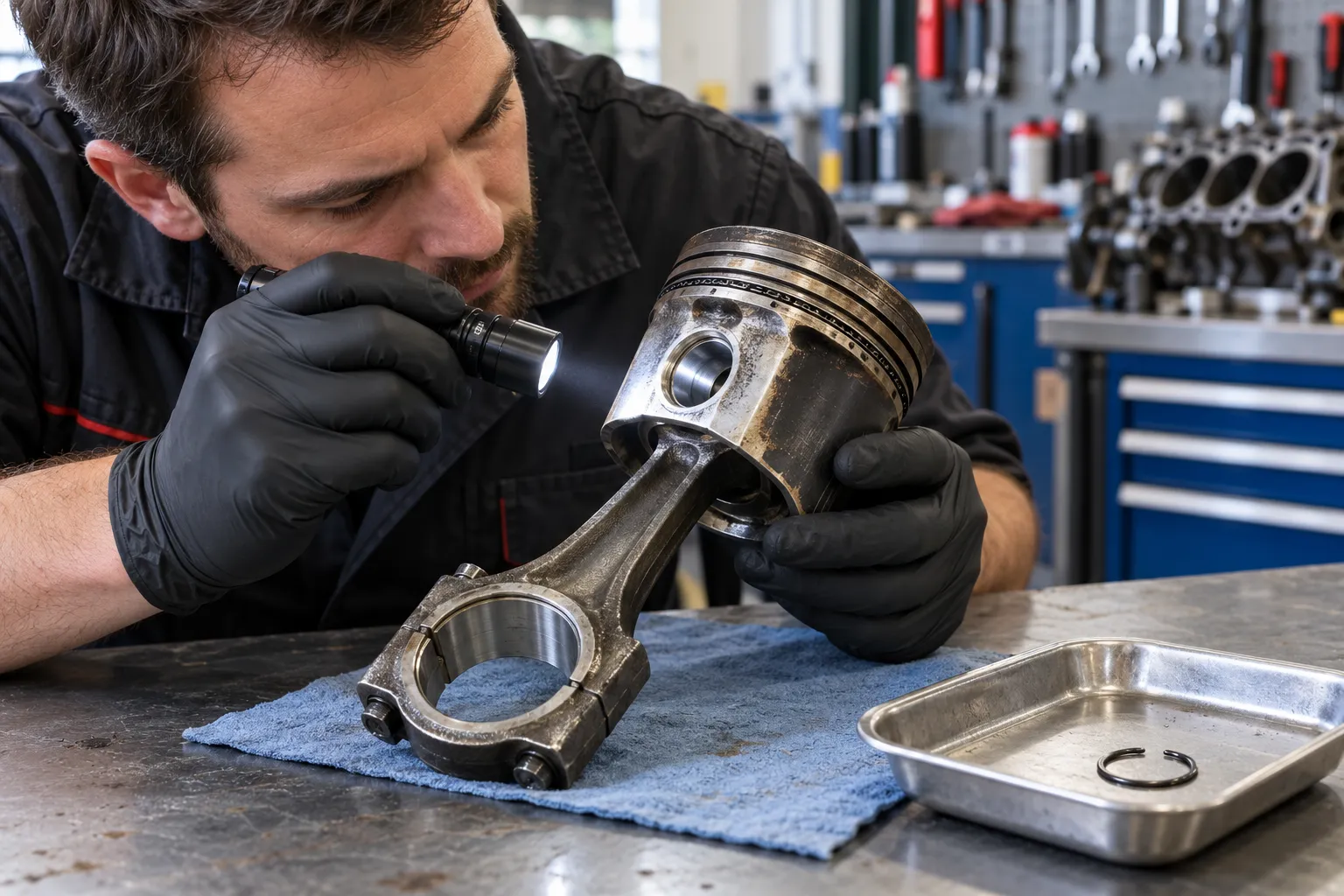

У поршня осматривают обе канавки, края отверстий и бобышки. Проверяют палец, его торцы и поверхности сопряжения, а у цилиндра — характер и глубину повреждений по подходящей методике. Следы на противоположной стороне важны даже тогда, когда там кольцо кажется целым: фрагменты или осевые удары могли затронуть и эту часть узла.

Шатун оценивают по требованиям двигателя, включая геометрию относящихся к пальцу и коленвалу сопряжений. Деталь может выглядеть прямой, но такой осмотр не подтверждает параллельность осей. Также нельзя признать всю сборку правильной только потому, что палец проходит через отверстие: лёгкость ручного перемещения не описывает работу узла под нагрузкой.

Такую связанную дефектовку выполняют при переборке двигателя. Объём восстановления определяют по поршню, пальцу, шатуну и цилиндру вместе. Это помогает не оставить причину за пределами ремонта, сосредоточившись только на самой дешёвой видимой сломанной детали.

Когда установка нового стопора недостаточна

Новое кольцо удерживается своей канавкой. Если её форма или край повреждены, замена фиксатора не возвращает исходную посадку. Поршень с недопустимым повреждением нельзя считать пригодным только потому, что новое кольцо удалось вставить. Возможность сохранения детали определяют по документации и фактическому состоянию, а не по усилию установки.

Повреждённый цилиндр также требует собственного решения. Неглубокий видимый след и измеренное нарушение рабочей поверхности — не одно и то же описание. Допустимая обработка зависит от конструкции и материала блока; стопорное кольцо никак не устраняет задир, уже нанесённый торцом пальца или обломком.

Перед сборкой должно быть понятно, устранена ли причина выхода стопора и пригодны ли остальные элементы. Если заключение заканчивается словами «кольцо заменено», оно не отвечает на вопросы о канавке и осевых нагрузках. Полезный результат связывает обнаруженные следы с измерениями и выбранными деталями, не оставляя повреждение цилиндра отдельной необъяснённой находкой.

Важно: при обнаружении фрагментов стопора двигатель не запускают. Не используйте старое кольцо и не правьте канавку без предусмотренной изготовителем технологии.
