Составной поршень грузового дизеля: как проверяют совместимость головки, юбки и пальца

При дефектовке грузового дизеля выяснилось, что поршень состоит из отдельной головки и юбки. Возникает вопрос: можно ли заменить только повреждённую половину, сохранив остальные детали? Ответ зависит от предусмотренного ремонтного сочетания. Ни запрет любой частичной замены, ни разрешение собирать произвольный набор не будут правильными для всех двигателей.

Здесь рассматриваются штатные составные поршни типа articulated, в том числе FERROTHERM. Это не любая деталь из нескольких заготовок и не цельный стальной поршень с технологическим соединением. Сначала устанавливают реальную архитектуру узла.

Как связаны головка и юбка

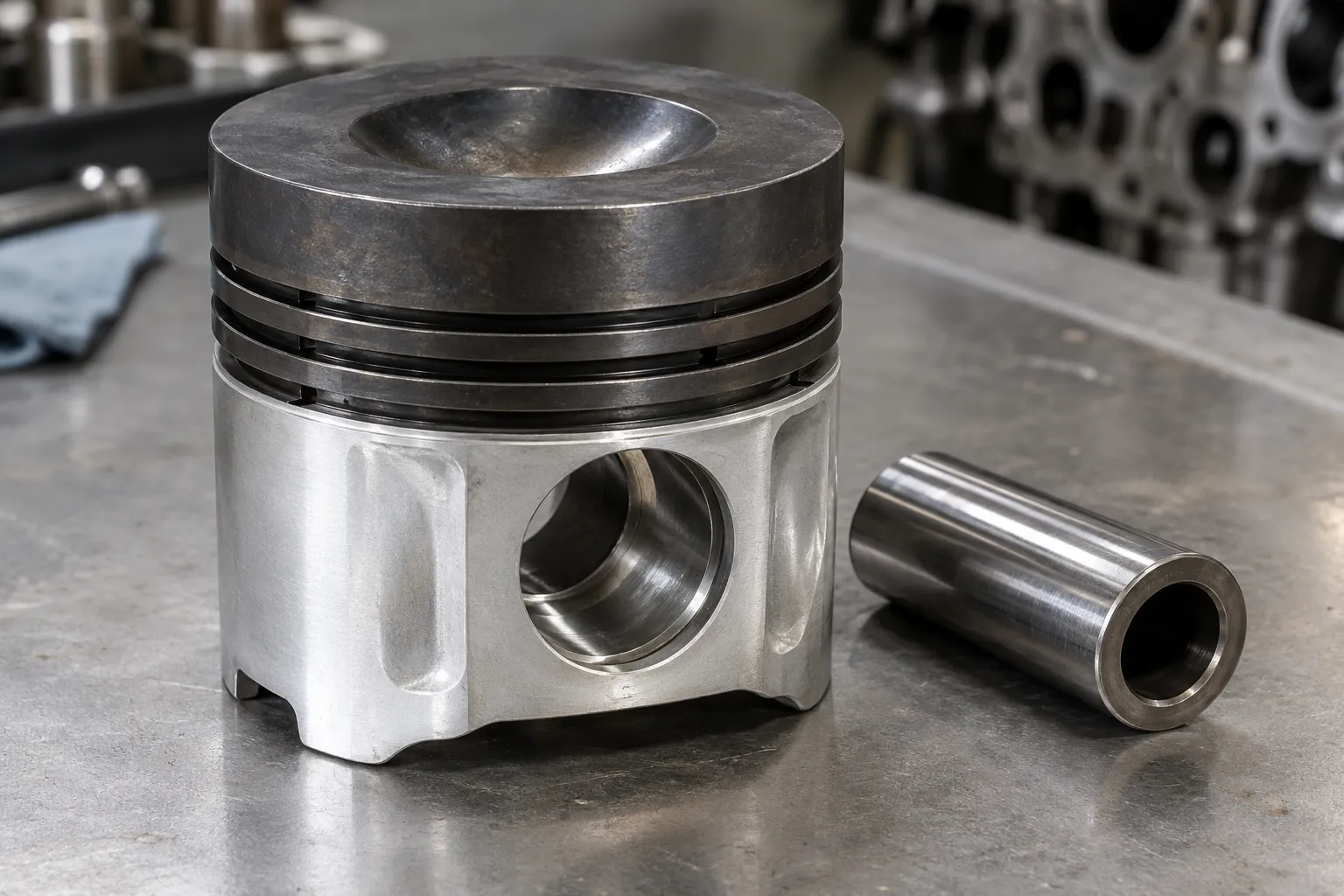

MAHLE описывает FERROTHERM как конструкцию со стальной головкой и отдельной алюминиевой юбкой, связанными поршневым пальцем. Внешне этот комплект может восприниматься как одна деталь, но при подборе значение имеют обозначения его составляющих.

У MONOTHERM и других вариантов устройство отличается. Поэтому слово «стальной» ещё не определяет способ ремонта. Совпадение материала верхней части не означает одинаковую юбку, палец или посадку колец.

Почему диаметр цилиндра не даёт полного ответа

Диаметр связывает поршень с цилиндром только в рамках определённой геометрии. Он не описывает все внутренние сопряжения и характеристики головки. Детали одного семейства могут различаться назначением, формой и комплектностью, оставаясь внешне похожими.

Каталог MAHLE для грузовых двигателей отдельно перечисляет головки, юбки, пальцы и комплекты с определёнными сочетаниями. Это наглядно показывает, почему искать нужно применимый набор, а не единственный подходящий наружный размер. Каталожная строка относится к указанному исполнению двигателя.

Можно ли сохранить исправную юбку

Сначала выясняют, допускается ли такое сочетание новых и сохраняемых элементов и существует ли подходящая ремонтная комплектация. Затем проверяют саму юбку и её сопряжения. Возможность купить головку отдельно не подтверждает пригодность конкретной старой юбки.

Обратный вывод тоже неверен: составная конструкция не означает, что изготовитель всегда требует менять всё только в сборе. Решение должно опираться на каталог и требования к состоянию деталей. Универсальная рекомендация лишит владельца либо допустимого варианта, либо необходимой проверки.

Какие сведения сохраняют при разборке

Отмечают принадлежность компонентов к цилиндрам, доступные маркировки и характер повреждения. Это особенно важно, если прежний ремонт уже менял состав поршневой группы. Смешанный на верстаке набор сложнее сопоставить с исходной работой двигателя.

• Обозначение двигателя и его фактическое исполнение.
• Маркировки головки, юбки и пальца, когда они доступны.
• Номер комплекта, установленного при прошлом ремонте.
• Какая часть повреждена и какие сопряжения проверены.
• С какими гильзами и кольцами предполагается сборка.

Фотографии помогают сохранить расположение следов, но не заменяют размеры. Полезно различать данные о старой сборке и параметры предлагаемой замены. Совпадение одного артикула не подтверждает автоматически все остальные части.

Что исследуют у пальца и его сопряжений

Палец связывает предусмотренные элементы узла, поэтому оценка не должна ограничиваться блеском его поверхности. Исследуют состояние и размеры соответствующих сопряжений по документации. Способ удержания и комплектность также должны соответствовать выбранному варианту.

Нельзя подбирать палец по ощущению «входит без люфта». Условия измерения и критерии пригодности задаются для конкретного изделия. Если одна деталь не соответствует требованиям, лёгкая ручная сборка не делает комплект рабочим.

Почему кольца проверяют вместе с головкой

Кольца работают в предназначенных им канавках. При замене головки нужно подтвердить, что выбранный набор относится к её исполнению. Одинаковое число колец в двух коробках не доказывает одинаковых размеров и требований.

Это отличается от общего вопроса, стоит ли устанавливать кованый комплект вместо штатного. Он разобран в статье о выборе кованых поршней. Здесь задача уже: восстановить предусмотренную составную конструкцию без неподтверждённого смешивания компонентов.

Юбка и цилиндр остаются отдельным сопряжением

Даже правильно подобранная головка не исправляет изношенный цилиндр или непригодную юбку. Проверяют геометрию и поверхность, а вывод делают по сочетанию результатов. Размеры измеряют в установленных точках, а не там, где удобнее расположить инструмент.

Значение направляющей части объясняет материал о зазоре юбки и холодном стуке поршня. Исчезновение звука после прогрева не является способом подтвердить совместимость новой головки со старой юбкой.

Как сравнить два предложенных комплекта

Сравнивают применимость и полный состав: какие элементы входят, какие сохраняются и чем подтверждено их соответствие. Название семейства поршня служит только началом проверки. Для разных вариантов могут потребоваться разные связанные детали.

Если предлагается переход на иную архитектуру поршня, это уже не простая замена одной половины. Нужны подтверждённые требования ко всей изменённой сборке. Нельзя выдавать внешний подбор за предусмотренное изготовителем обновление без соответствующих данных.

На сайте ВИСТ представлена замена цилиндропоршневой группы грузового двигателя. При обсуждении ремонта составного поршня сообщите исполнение агрегата и известные номера компонентов: этого требует именно подбор совместимого комплекта.

Не собирайте головку, юбку и палец из случайных внешне подходящих деталей. До установки должны быть подтверждены разрешённое сочетание и пригодность всех сохраняемых сопряжений.
