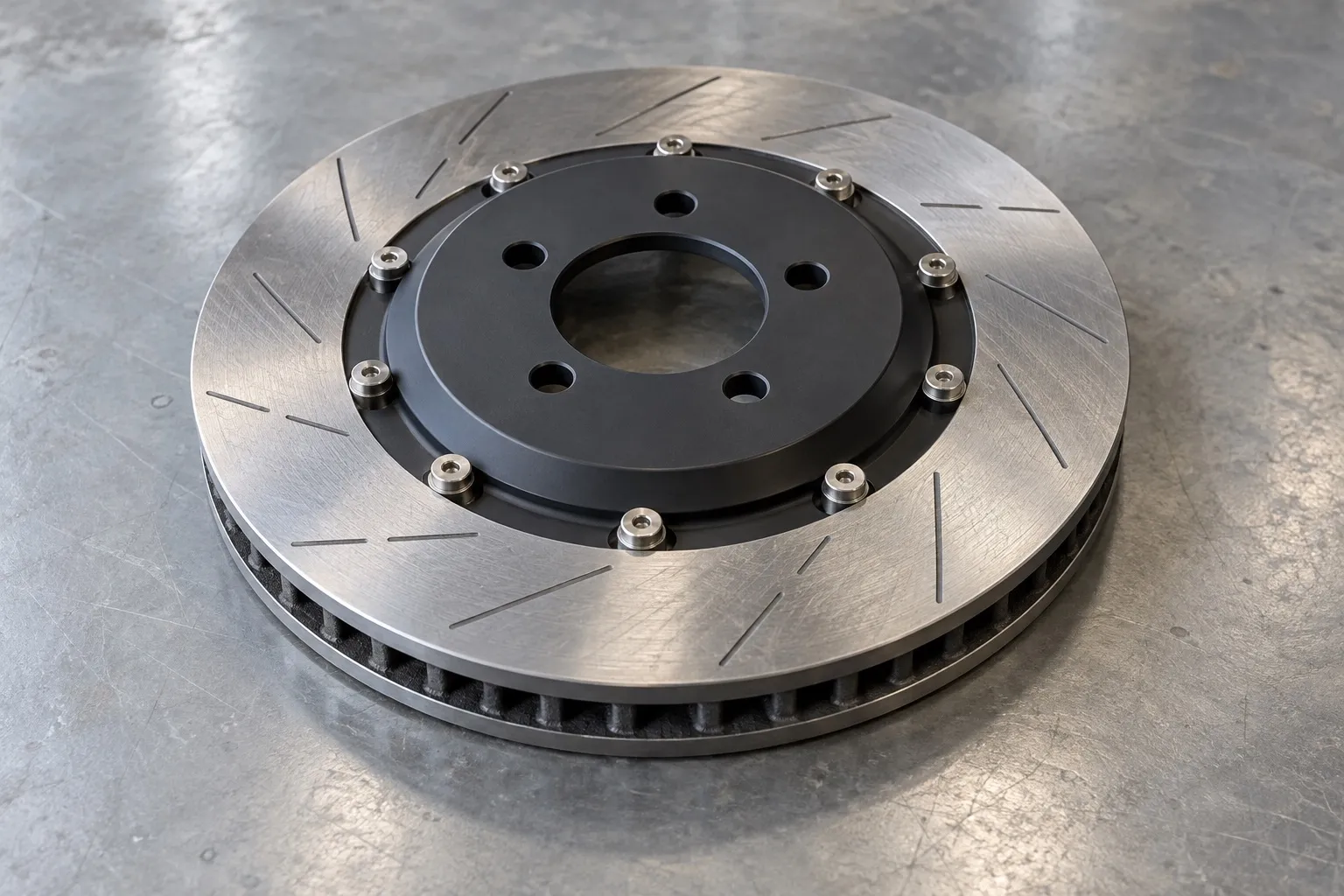

Составной плавающий тормозной диск: какой люфт предусмотрен, а какой требует ремонта

После снятия колеса заметили, что рабочее кольцо тормозного диска немного перемещается относительно центральной части. Для составного плавающего диска определённая подвижность может быть штатной. Но это не означает, что любой люфт и стук допустимы: нужно установить конструкцию и измерить именно предусмотренный параметр.

Слова «составной» и «плавающий» не всегда равнозначны. Диск может состоять из разных деталей, соединённых по иной схеме. Прежде чем оценивать перемещение, уточняют производителя, номер и способ крепления кольца.

Зачем разделять рабочее кольцо и центральную часть

Фрикционное кольцо нагревается при торможении и соединяется с частью, которая крепится к ступице. В плавающей конструкции соединение позволяет учитывать различное тепловое расширение. Поэтому оно не обязательно должно вести себя как неподвижный монолит.

Brembo описывает радиальное расширение рабочей части как одно из назначений такого устройства. AP Racing различает радиальное и осевое перемещение в своих схемах крепления. Это разные направления, поэтому фраза «диск болтается» требует уточнения.

Конкретный диск может иметь подпружиненные элементы, уменьшающие шум, и собственные ограничения движения. Нельзя сравнивать его на ощупь с другим спортивным комплектом и считать разницу неисправностью. Для вывода нужны данные установленного изделия.

Какой ход оценивают

Различают перемещение кольца относительно центральной части и движение всего диска вместе со ступицей. Во втором случае источник может находиться в креплении или подшипнике. Свободно установленный на снятом колесе диск также нельзя оценивать как окончательно закреплённый узел.

При проверке фиксируют направление и место движения, условия закрепления и величину по применимой процедуре. Универсального допуска в миллиметрах для всех плавающих дисков нет. Значение из каталога гоночного крепления не переносится на дорожный комплект другой конструкции.

Полное отсутствие движения тоже не всегда означает идеальное состояние. Если предусмотренное сопряжение заклинило от загрязнений, его работа может отличаться от расчётной. Поэтому оценивают не просто «много или мало», а соответствие конкретной схеме.

Что проверяют в соединительных элементах

• Комплектность и состояние крепежа и предусмотренных фиксаторов.
• Втулки или другие элементы передачи нагрузки.
• Посадочные зоны кольца и центральной части.
• Наличие загрязнений и следов непредусмотренного контакта.
• Признаки трещин, деформации и прежней разборки.

Износ одного отверстия нельзя оценить только по среднему люфту всего кольца. Осматривают соединение по окружности. Если часть элементов отличается, выясняют, соответствует ли это исполнению или появились неподходящие заменители.

В документации AP Racing для определённых креплений указана необходимость поддерживать чистоту сопряжений. Но это не повод заливать тормозной диск универсальной смазкой. Способ очистки и допустимость средств устанавливают по инструкции комплекта, исключая загрязнение рабочих поверхностей.

Когда шум требует отдельного поиска

Небольшой звук механизма может зависеть от конструкции, однако новый звон, удар или изменение поведения тормозов требует проверки. Не стоит объяснять любой шум словами «так работает плавающий диск». Нужно подтвердить источник и отсутствие повреждений.

Стук может исходить от колодки, суппорта, крепления колеса или другого узла. Сравнивают момент появления: без торможения, при первом нажатии или после изменения направления. Наблюдение помогает выбрать проверку, но не заменяет осмотр.

Если вместе со звуком вернулась вибрация, полезен материал о повторном биении после замены дисков и колодок. Плавающее соединение не исключает ошибок установки и неисправности сопряжённых деталей.

Почему нельзя просто затянуть сильнее

Крепление кольца рассчитано на определённую сборку. Увеличение усилия ради исчезновения звона может нарушить предусмотренное движение. Дополнительная шайба или случайный болт также меняют соединение, даже если внешне подходят.

Повреждённую втулку не восстанавливают затяжкой, а изношенную посадку — герметиком. Сначала определяют допустимый объём замены. Разборка тормозного диска требует предусмотренной технологии и не является способом экспериментально найти источник шума.

Можно ли оставить центральную часть и заменить кольцо

У некоторых систем такая операция предусмотрена изготовителем. Тогда проверяют применимость нового кольца, состояние сохраняемой детали и требования к комплекту соединительных элементов. Возможность купить кольцо отдельно не доказывает пригодность старой центральной части.

Если посадочные зоны изношены или конструкция не допускает отдельного обслуживания, выбирают иной объём замены. Нельзя собирать диск из внешне похожих частей разных исполнений. Геометрия и соединение должны соответствовать одному подтверждённому решению.

Рабочую поверхность также оценивают по собственным критериям. Вопрос допустимости обработки рассмотрен в статье о проточке или замене. Составная конструкция сама по себе не даёт разрешения на проточку.

Что подтверждает исправность

После ремонта проверяют сборку, предусмотренное перемещение и параметры установленного диска. Контролируют отсутствие исходного шума и вибрации в безопасных условиях. Требования к колодкам и приработке берут у изготовителя комплекта.

При ослабленном крепеже, трещине или заметном ухудшении торможения поездку прекращают. Для обращения предусмотрена диагностика тормозной системы ВИСТ. Укажите марку составного комплекта заранее: его проверка требует данных именно этого исполнения.
