Система PLD / UPS на грузовом дизеле: как проверяют отдельную насосную секцию, трубку и форсунку

Грузовой дизель работает неровно, и проверка указывает на один цилиндр. Форсунку сняли, но её испытание не выявило ожидаемого дефекта. Если двигатель оснащён PLD / UPS, на этом проверка подачи не заканчивается: между общей топливной магистралью и распылом есть отдельный насос и его привод.

PLD часто описывают как систему «насос–трубка–форсунка». Сначала нужно подтвердить именно такую архитектуру по двигателю. Одна марка грузовика может использовать разные системы в зависимости от семейства и поколения агрегата.

Что относится к одному цилиндру

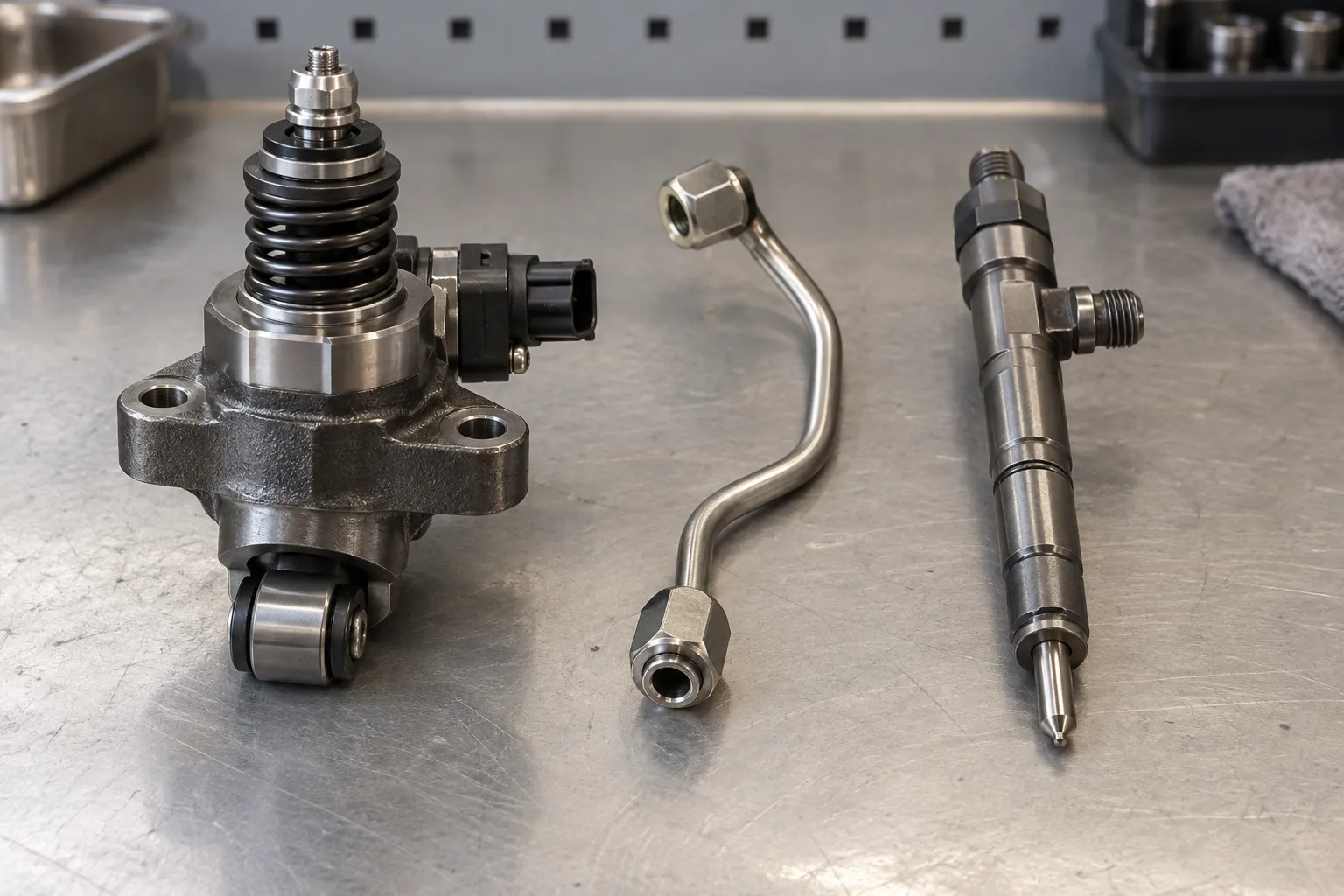

Bosch описывает UPS для коммерческих автомобилей как систему с индивидуальным насосом высокого давления и короткой соединительной линией. Форсунка расположена отдельно от насосной секции. Поэтому исправность одного снятого компонента не равна испытанию всего комплекта на двигателе.

Удобно обозначить последовательность: подача к секции, создание давления, передача через трубку и распыл. Каждый участок отвечает на свой вопрос. Если результат работы цилиндра нарушен, нужно понять, где цепочка перестала выполнять предусмотренную функцию.

Чем отличается насос-форсунка

В UIS насосная часть и форсунка объединены в одном узле. В UPS они разделены трубкой. Внешние электрические разъёмы не отменяют механического различия. Из него следует, что порядок проверки и состав снимаемых деталей должны соответствовать конкретной системе.

Смежная статья о приводе насос-форсунки относится к другой компоновке. Нельзя переносить оттуда положение регулировочного винта на PLD только из-за похожего названия.

Почему здесь не ищут общую рампу

У рассматриваемой индивидуальной системы нет общей высоконапорной рампы Common Rail. Следовательно, запрос «покажите давление рампы» не описывает доступный способ оценки этой архитектуры. Нужно выбрать параметры и испытания, предусмотренные для установленного двигателя.

Это не делает диагностику менее точной, но меняет инструменты и порядок. Универсальный сканер с длинным перечнем названий параметров ещё не подтверждает, что каждый из них поддерживается данным блоком и имеет диагностический смысл.

Общую подачу отделяют от одной секции

До вывода об индивидуальном насосе проверяют, в каких условиях он получает топливо. Уточняют состояние фильтра и предусмотренной низконапорной части. Жалоба, появившаяся после обслуживания фильтра, требует учитывать затронутый участок, а не сразу менять секцию цилиндра.

Если отклоняются несколько цилиндров, это помогает рассмотреть общую причину, но не доказывает её автоматически. И наоборот, выраженное отличие одного цилиндра не освобождает от проверки общих условий. Важна связь измерений с конкретным режимом возникновения жалобы.

Электрическая команда и создание давления

В техническом описании индивидуального насоса Bosch кулачок через роликовый привод перемещает плунжер, а электромагнитный клапан участвует в управлении впрыском. Здесь электрическая и механическая части выполняют разные функции. Команда сама по себе не измеряет итоговую подачу.

Поэтому при электрическом коде исследуют соответствующую цепь, а при подозрении на механическую часть выбирают её проверку. Нельзя объявить насос исправным только по целому проводу или неисправным только по названию цилиндра в ошибке.

Зачем учитывать кулачковый привод

Если секция получает движение от двигателя, состояние передачи этого движения входит в оценку. Метод осмотра, доступ и критерии берут из документации конкретного агрегата. Пример Bosch для крупных двигателей объясняет принцип, но его параметры не являются настройками дорожного грузовика.

Особенно важна история работ с приводом и установки секции. Если жалоба появилась сразу после вмешательства, проверяют затронутую сборку. При этом совпадение по времени остаётся направлением поиска, а не достаточным доказательством определённой ошибки.

Короткая трубка тоже является частью комплекта

Осматривают предусмотренную линию и её соединения, проверяют соответствие установленной детали. Трубку нельзя рассматривать как случайный шланг между двумя исправными узлами. При замене используют требования к данному исполнению и повторному применению соединений.

Не ослабляйте высоконапорные соединения на работающем дизеле и не ищите утечку рукой. Проверка подачи выполняется предназначенным для неё оборудованием при соблюдении процедуры безопасности.

Что действительно показывает испытание форсунки

Оно характеризует проверенный компонент в условиях выбранного испытания. Если форсунка соответствует требованиям, это полезно сужает поиск, но не подтверждает движение плунжера, состояние секции или правильность её управления на машине.

Аналогично испытание насоса не отменяет проверки подходящей форсунки и линии. Вывод должен указывать, какой участок исследован и какие ещё условия остаются неподтверждёнными. Тогда повторное снятие той же детали не становится единственным действием.

С чего начать обращение

Назовите модель двигателя, обозначение системы и условия неровной работы. Если вместо UPS установлен распределительный насос, пригодится другой материал — о проверке распределительного ТНВД.

На сайте ВИСТ есть компьютерная диагностика грузового транспорта. Возможность специальных испытаний PLD / UPS уточняют отдельно по агрегату. Результат должен разделять общую подачу, управление, привод и гидравлическую часть, а не сводиться к замене форсунки по одному отклонению цилиндра.
