Шестерёнчатый привод ГРМ: как проверяют износ зубьев и зазор вместо натяжения цепи

В двигателе появился шум со стороны привода газораспределения, но ремня или цепи в этой конструкции нет. Распредвал получает вращение через шестерни. Такой механизм тоже требует проверки, однако диагностические вопросы другие: состояние зубьев, зазоры в зацеплении, опоры и правильность взаимного положения деталей.

Отсутствие расходного ремня не делает привод неуязвимым. Вместе с тем сам по себе характерный звук зубчатой передачи ещё не означает поломку. Важно установить, изменился ли он и какие измерения подтверждают отклонение именно на этом двигателе.

Сначала уточняют схему привода

Шестерни могут приводить несколько механизмов, а часть узлов иметь отдельную передачу. Поэтому видимое зубчатое колесо не доказывает, что весь ГРМ устроен одинаково. Нужна схема конкретного двигателя и понимание, какие пары находятся в исследуемой области.

В одной конструкции есть промежуточные колёса, в другой отличается расположение опор и способ компенсации зазоров. Советы по цепному натяжителю здесь могут быть неприменимы. Нельзя назначать замену детали только потому, что она часто шумит у другого двигателя той же марки.

Что означает боковой зазор

Между работающими зубьями предусмотрен определённый зазор. Он нужен для нормального взаимодействия деталей, но должен соответствовать требованиям конструкции. Стремление убрать любое свободное перемещение до нуля не является правильной регулировкой.

Избыточный зазор также требует выяснения причины. Он может быть связан с состоянием зубьев или положением сопряжённых деталей. Одно ощущение люфта рукой не показывает, какая пара неисправна и где возникло отклонение.

Почему измеряют каждую предусмотренную пару

При наличии промежуточных колёс свободное перемещение на выходе может включать влияние нескольких зацеплений. Для локализации используют методику, позволяющую оценить нужную пару в заданных условиях. Иначе результат будет приписан не той детали.

Положение измерительного инструмента и фиксация соседних элементов имеют значение. Случайная точка приложения и движение всей цепочки шестерён не заменяют предусмотренную проверку. Нормативы берут для конкретной пары и исполнения двигателя.

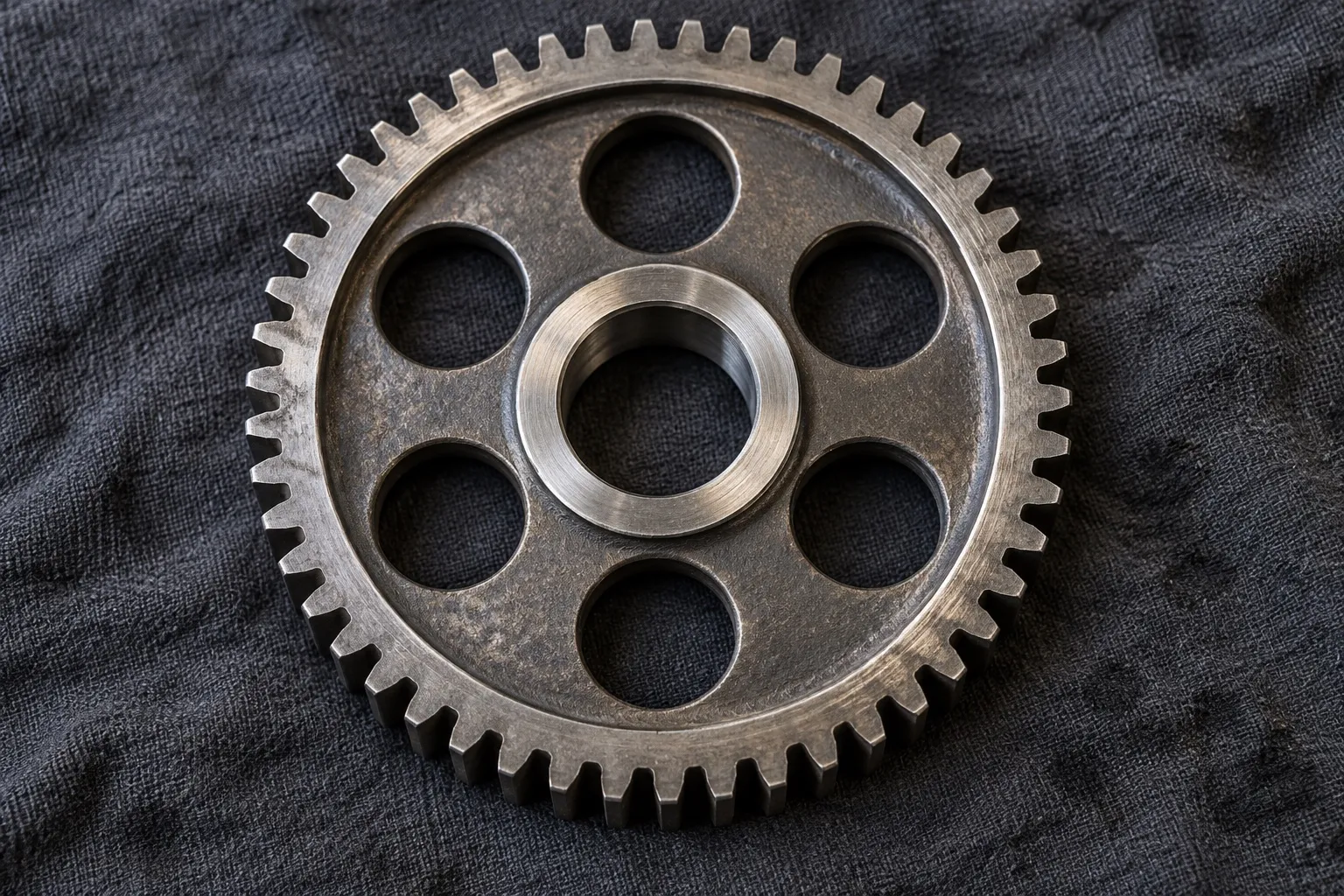

Какие повреждения ищут на зубьях

Осматривают рабочие поверхности, кромки и доступные участки по окружности. Ищут сколы, задиры, выкрашивание и необычный рисунок контакта. Видимая исправность нескольких зубьев не подтверждает состояние всего колеса.

Следы контакта сопоставляют с измеренными зазорами и состоянием опор. Если зубчатое колесо работало с перекосом, замена одного повреждённого элемента может оставить причину. Важно отделить сам дефект поверхности от условий, которые к нему привели.

Зачем проверять промежуточные опоры

Ось и подшипник промежуточного колеса задают его положение. Износ опоры способен менять условия зацепления даже при относительно сохранных зубьях. Проверяют предусмотренные радиальные и осевые параметры, крепление и посадочные поверхности.

Осевой люфт и боковой зазор зубьев — разные величины. Нормальное значение одной не исключает отклонение другой. Поэтому заключение «зазор в норме» должно относиться к конкретному измерению, а не ко всему приводу без уточнения.

Что рассказывают шум и режим работы

Изменение звука при прогреве, под нагрузкой или после ремонта помогает выбрать направление поиска. Но гул и стук могут передаваться от соседнего насоса или другого механизма. Прослушивание используют для локализации, а окончательное решение связывают с осмотром и измерениями.

Резкий новый металлический шум вместе с нарушением работы двигателя требует остановки. Нельзя разгонять мотор, чтобы шестерни «притерлись». Если уже разрушился зуб или опора, дальнейшее вращение способно увеличить масштаб повреждения.

Как связаны шестерни и смазка

Проверяют предусмотренный путь смазки и загрязнение в зоне механизма. Частицы после разрушения могут оказаться не только на видимой поверхности зубьев. Объём осмотра связанных полостей определяют по конструкции и обнаруженным следам.

Не следует компенсировать механическое отклонение случайным более густым маслом. Изменившаяся громкость не подтверждает восстановление зацепления. Подходящий смазочный материал и исправная подача необходимы, но они не заменяют пригодные размеры деталей.

Почему новые шестерни тоже требуют контроля

После замены проверяют применимость комплекта, установочное положение и предусмотренные зазоры. Новое колесо не исправляет изношенную ось или повреждённый корпус. Если технология требует учитывать совместную работу пары, это нельзя заменить подбором только по числу зубьев.

Требования к крепежу и фиксации относятся к конкретному узлу. Универсального момента затяжки для всех шестерён ГРМ нет. Установка «как стояло» по внешней фотографии не всегда позволяет восстановить правильную синхронизацию.

Чем этот случай отличается от цепного привода

Материал о шуме цепи при запуске относится к двигателям с соответствующей конструкцией. Его советы по натяжению нельзя автоматически применять к передаче из шестерён. Общим остаётся только требование подтвердить источник звука.

Такая разница особенно важна при подборе работ по названию услуги. Заменить цепь в двигателе, где исследуемый участок приводится зубчатыми колёсами, невозможно. Сначала идентифицируют агрегат, затем выбирают подходящий способ ремонта.

Что должно стать результатом проверки

Нужно определить повреждённую пару или опору, причину отклонения и допустимый состав восстановления. После сборки проверяют правильность установки и исходный симптом. Сохранение шума требует продолжения локализации, а не автоматического объявления новой детали некачественной.

На сайте ВИСТ представлены диагностика двигателя и ремонт двигателя. Для шестерёнчатого привода важны измерения конкретного механизма: отсутствие ремня меняет технологию, но не отменяет проверку состояния.
