Шаровое соединение выпуска с пружинами: как восстанавливают герметичность и подвижность

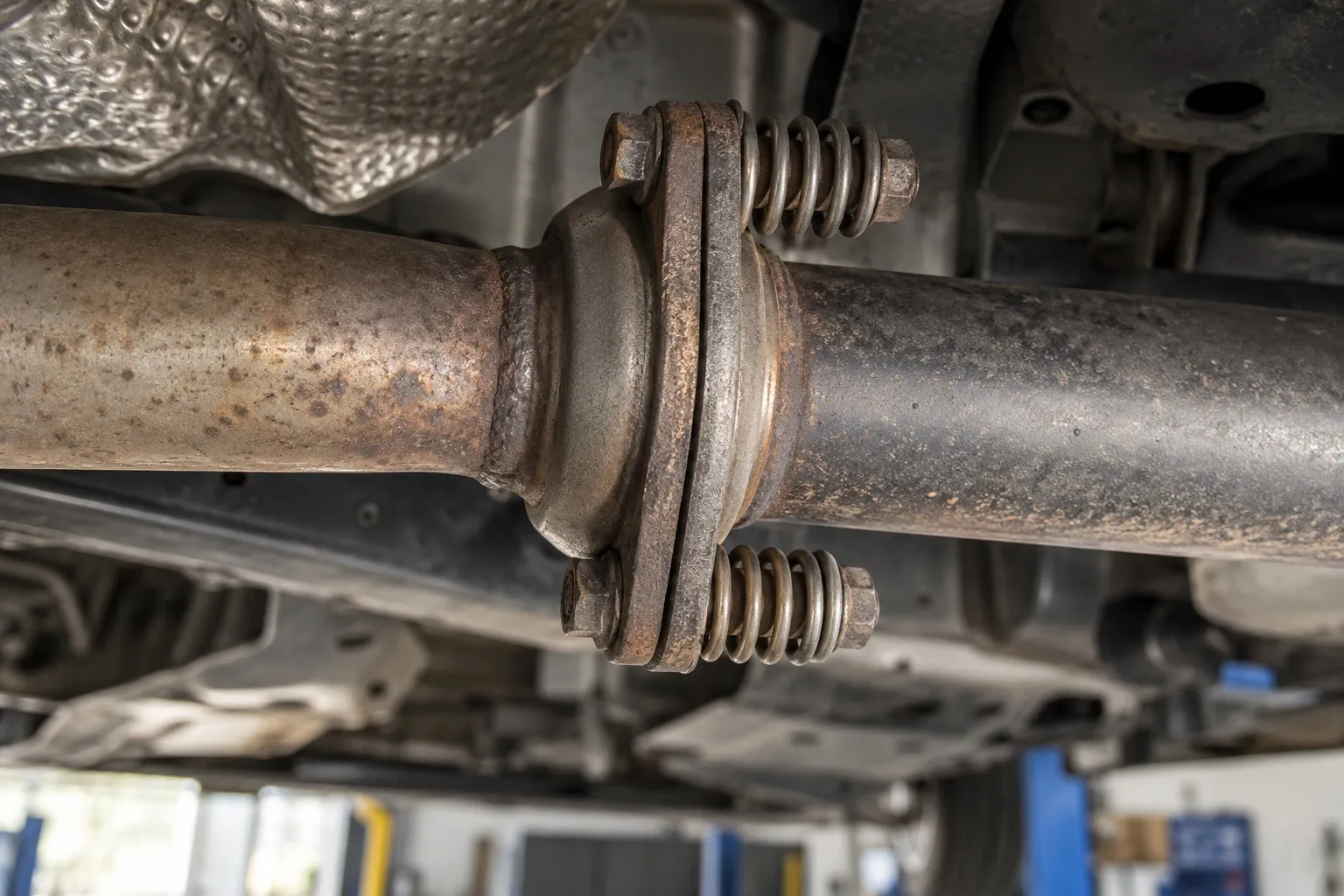

В месте соединения выпускных труб слышен прорыв газов, а на болтах видны пружины. Возникает желание затянуть всё жёстче или заменить пружины обычными шайбами. Но такой узел может быть рассчитан на небольшие взаимные перемещения труб при сохранении герметичности. Его ремонт должен восстановить обе функции: уплотнение и предусмотренную подвижность.

Чем шаровой стык отличается от плоского фланца

В сферическом соединении сопрягаемые поверхности имеют соответствующую форму; в ряде конструкций между ними работает отдельное кольцо. Пружинный крепёж создаёт предусмотренные условия прижима. Конкретная сборка зависит от автомобиля, поэтому количество деталей и порядок их установки уточняют по схеме.

Плоское соединение коллектора с головкой блока устроено иначе. В статье о повторной утечке прокладки коллектора рассматривают плоскость и равномерность прижима. Применять тот же подход к сферическому подвижному стыку без учёта конструкции нельзя.

Как подтверждают место выхода газов

Сначала отделяют утечку через кольцо от трещины трубы, повреждения фланца и соседнего гибкого элемента. Сажевый след помогает локализовать участок, но может быть перенесён потоком от другого места. Похожий звук также не показывает, какая сторона соединения неисправна.

Проверку выполняют доступным для конструкции методом с учётом температуры. При снятии деталей сохраняют сведения о положении и найденных следах. Если сначала всё очистить и стянуть сильнее, можно изменить картину, не выяснив исходную причину.

Не проверяйте утечку рукой возле горячего стыка и не работайте под автомобилем, удерживаемым только домкратом. При попадании выхлопа в салон эксплуатацию прекращают до устранения причины.

Что осматривают у уплотнительного кольца

Проверяют его применимость, положение и состояние. У колец могут различаться профиль, размеры и исполнение материала. Внешне похожая деталь не обязательно правильно садится на сферическую поверхность и обеспечивает нужное сопряжение.

Разрушенное или неправильно установленное кольцо рассматривают вместе с ответной поверхностью. Если посадочная зона повреждена, новое уплотнение может снова пропускать газы. Несколько колец вместо одного и случайный слой пасты не исправляют геометрию соединения.

Седло и фланец не должны оставаться вне осмотра

На ответных участках ищут повреждения, коррозию и деформацию. Важно сохранить исходный профиль, поэтому грубая обработка до блеска не всегда допустима. Удаление лишнего металла способно изменить посадку так, что подходящее кольцо уже не будет работать предусмотренным образом.

Если повреждена именно труба или сформированная на ней поверхность, возможность отдельного восстановления определяют по конструкции. Иногда требуется соответствующая секция. Решение должно объяснять, какая поверхность непригодна, а не сводиться к замене наиболее доступного расходного элемента.

Почему пружины и болты подбирают комплектно

У крепежа важны длина, форма, предусмотренные упоры и характеристики пружины. Болт той же резьбы может иначе ограничивать положение деталей. Поэтому сборка из случайных компонентов не подтверждает нужное усилие, даже если соединение получилось затянуть.

Осматривают пружины, резьбу и посадочные места; критерии пригодности берут из документации. Коррозия и заедание резьбы способны создавать ощущение затяжки без правильной сборки. Момент и последовательность не выбирают по привычке от плоского фланца.

Отсутствие пружины не компенсируют жёсткой шайбой, если такой вариант не предусмотрен. Подвижный узел не должен становиться неподвижным только ради кратковременной тишины. При этом наличие пружин тоже не доказывает, что они подходят именно этому соединению.

Не тянет ли трубу остальная система

Перед окончательной сборкой проверяют положение секций, подвесы и следы удара. Если трубы приходится сильно стягивать, чтобы совместить стык, необходимо понять причину смещения. Уплотнение не предназначено для исправления общей геометрии неправильно собранного выпуска.

Когда есть выраженные перемещения силового агрегата, оценивают связанные опоры по показаниям. Их не меняют автоматически при каждой утечке. Но подтверждённое отклонение может объяснить, почему новый комплект быстро снова начал пропускать газы.

Можно ли заменить узел гофрой

Гофра и сферическое соединение могут решать связанные задачи компенсации перемещений, но это разные детали. Их размеры, направления допустимого движения и крепления выбираются конструкцией выпуска. Произвольная замена одного другим является изменением сборки, а не обычной заменой уплотнения.

Проверке гибкого участка посвящена статья о повреждённой гофре глушителя. Если исходно установлен шаровой стык, сначала определяют возможность его штатного восстановления. Сваривать его намертво, не оценивая предусмотренное движение, неправильно.

Что контролируют после ремонта

• Кольцо и ответные поверхности соответствуют выбранному соединению.
• Установлен предусмотренный крепёж с подходящими пружинами.
• Трубы занимают правильное положение без лишнего натяжения.
• Проверена герметичность и нет контакта выпуска с кузовом.

Если утечка проявлялась только в определённом температурном режиме, контроль учитывает это условие. Короткий холодный запуск не отвечает на все вопросы, но и произвольное раскачивание горячей системы вручную не является проверкой подвижности.

На диагностике выхлопной системы полезно сообщить, меняли ли ранее кольцо и крепёж. Результат должен объяснять, что нарушало работу стыка: уплотнение, поверхность, пружинная сборка или положение труб. Тогда повторный ремонт восстанавливает конструкцию, а не только временно уменьшает звук.
