Шарнир задней многорычажной подвески или сайлентблок: почему похожие детали проверяют по-разному

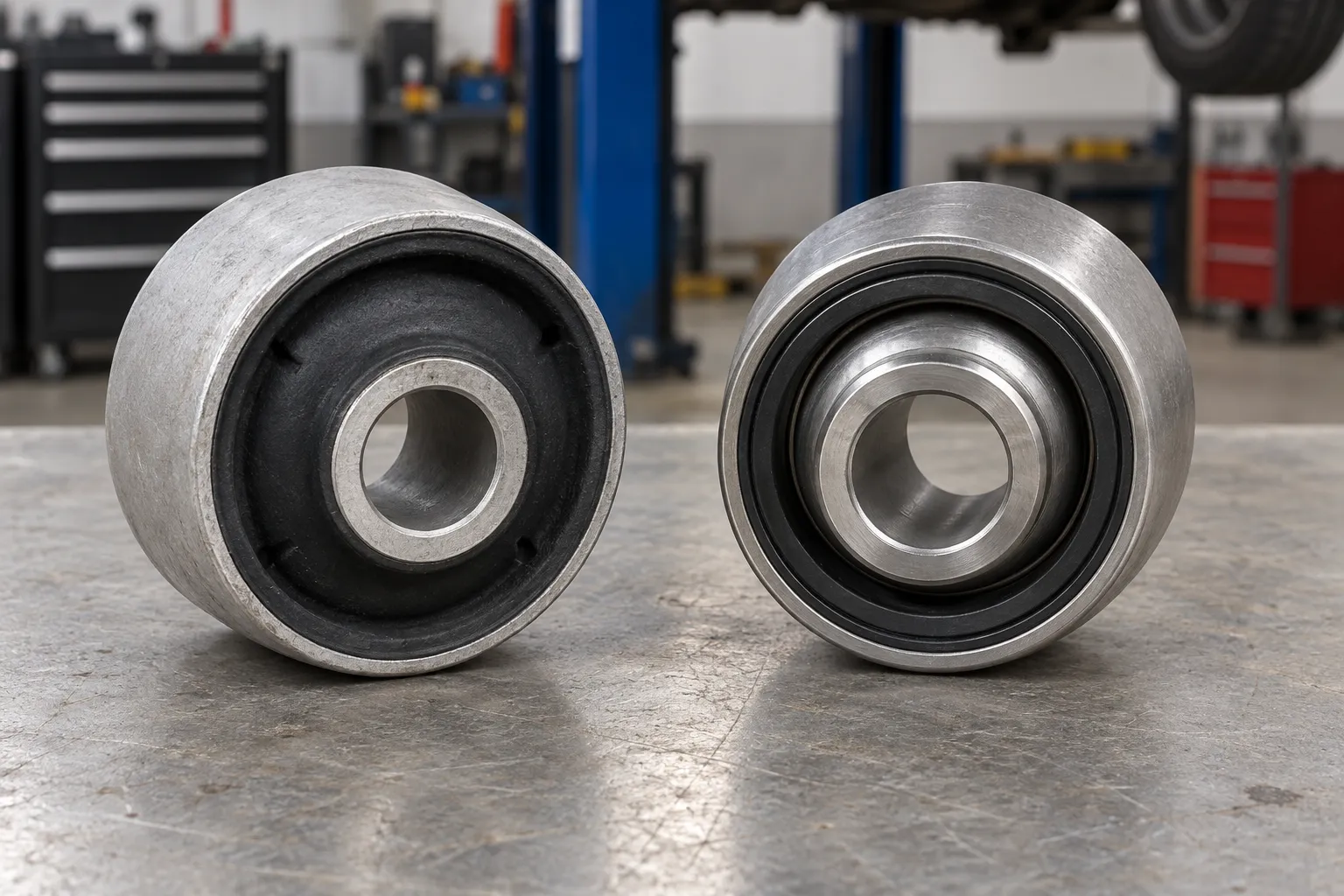

В задней многорычажной подвеске внешне похожие соединения могут быть обычными сайлентблоками или шарнирами с защитными чехлами. Их устройство и допустимые перемещения различаются. Поэтому трещина резины, поворот внутренней втулки и движение рычага имеют диагностический смысл только после определения типа детали.

Почему название в разговоре бывает неточным

Под словом «сайлентблок» иногда подразумевают почти любой небольшой элемент в проушине рычага. В каталогах встречаются и бытовые обозначения вроде плавающего сайлентблока. Но внутри такой детали может находиться шарнирная пара, а наружная резина служить защитой. Сравнивать её работу с упругим скручиванием сплошного резинометаллического элемента некорректно.

Сначала определяют номер узла, его расположение и конструкцию. Один рычаг может соединяться с кузовом и кулаком разными способами. Даже соседние внешне похожие элементы не обязательно взаимозаменяемы. Подбор по наружному диаметру без понимания назначения способен изменить кинематику подвески.

Как работает обычный сайлентблок

В распространённой конструкции внутреннюю и наружную части соединяет эластомер. Рабочее перемещение обеспечивается его деформацией в предусмотренных пределах. Отслоение, разрушение и недопустимое смещение оценивают отдельно от нормальной упругости. Поверхностная трещина требует осмотра, но сама по себе не показывает весь объём повреждения.

Для таких элементов важны ориентация и условия окончательной затяжки, если они заданы производителем. Неправильное исходное положение может создавать постоянную деформацию. Основные признаки рассмотрены в статье о проверке сайлентблоков. Эти признаки нельзя без изменений применять к механическому шарниру под чехлом.

Что проверяют у шарнирного соединения

Здесь оценивают зазор рабочей пары, плавность перемещения, состояние защиты и посадку корпуса. Пыльник должен удерживать загрязнения снаружи, но его эластичность не является механизмом работы всего соединения. Разрыв чехла повышает риск попадания воды, даже если заметного люфта ещё нет.

Палец или внутренняя часть могут поворачиваться предусмотренным способом. Такое движение не равно разрушению резины обычного сайлентблока. Задача мастера — отделить допустимую подвижность от свободного зазора и заедания. Для этого выбирают положение подвески и направление воздействия по конкретной конструкции.

Почему вывешивание меняет результат

На подъёмнике положение рычагов и нагрузка отличаются от условий на колёсах. Один дефект становится заметнее, другой может временно маскироваться. Поэтому заключение «всё двигается» без указания места и характера движения малоинформативно. Иногда нужен контроль при поддержке подвески или инструментальное измерение.

Одновременно исключают движение корпуса в посадочном месте и ослабление крепежа. Если элемент цел, но смещается в проушине, замена его на аналогичный без оценки посадки не гарантирует ремонта. Общие вопросы сохранения рычага разобраны в материале о замене сайлентблоков на прессе.

Как выбирают замену

Для каждой позиции проверяют возможность отдельной замены и наличие подходящего исполнения. Не всякий шарнир допускается выпрессовывать из рычага, даже если внешне это кажется возможным. И наоборот, отдельная ремонтная деталь может быть предусмотрена. Решение основывают на документации и состоянии проушины.

Заменять механический шарнир обычной резиновой втулкой или наоборот без предусмотренной применимости нельзя. Отличается сопротивление движению и характер передачи нагрузок. Обещание большей долговечности материала не доказывает, что подвеска сохранит расчётную работу. Особенно важно это для соединений, влияющих на положение заднего колеса.

Связь с износом шин и устойчивостью

Люфт или разрушение элемента может менять положение колеса под нагрузкой. При этом статическое измерение углов не всегда показывает поведение неисправного соединения в движении. Регулировать геометрию при недопустимом люфте недостаточно: сначала устраняют причину нестабильного положения деталей.

Но неравномерный протектор не доказывает неисправность именно этого шарнира. Проверяют шины, давление и остальные элементы оси. После ремонта необходимость контроля углов определяют по затронутым соединениям. Для многорычажной подвески это особенно актуально, если разбирались регулируемые крепления.

При подборе стоит учитывать и заданное положение детали в проушине. Метки, выступы и ограниченный сектор перемещения могут иметь рабочее назначение. Установка по принципу «так удобнее запрессовать» без проверки ориентации способна создать заедание уже у нового элемента.

Что должно быть в заключении

Попросите указать конкретный рычаг, сторону, тип элемента и найденный дефект. Формулировка «плавающий сайлентблок» без места установки может привести к заказу не той детали. Полезно разделить обязательный ремонт и рекомендации по соседним элементам, которые пока сохраняют работоспособность.

При диагностике ходовой части проверка задней подвески должна учитывать её конструкцию. После сборки оценивают крепления, защиту, предусмотренную подвижность и результат измерения геометрии, если оно требовалось. Внешне похожие детали могут нуждаться в разных методах проверки — именно это позволяет избежать замены исправного узла и пропуска реального дефекта.
