Рычаг Outlander III после замены сайлентблока: как проверить правильность посадки

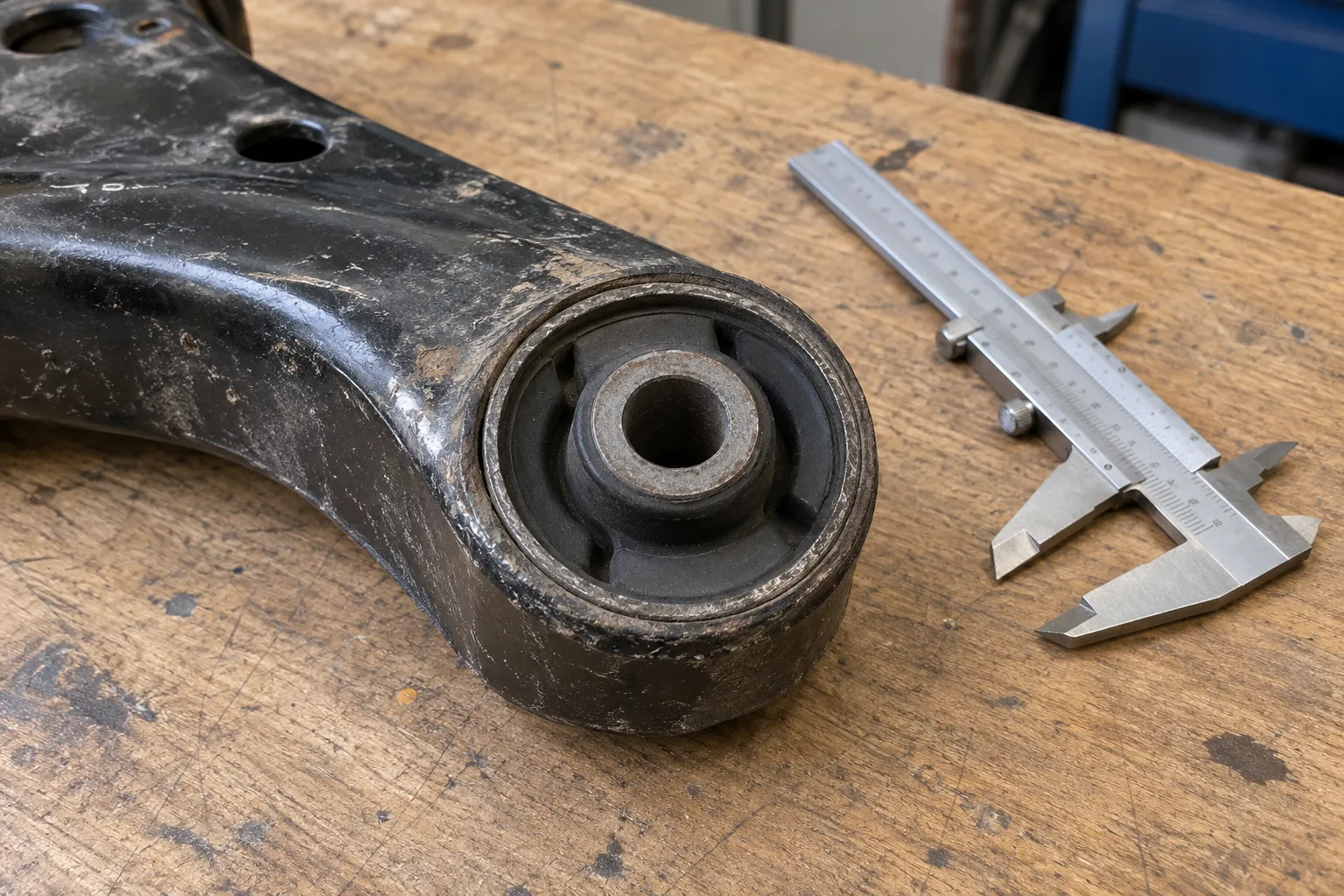

После замены сайлентблока переднего рычага Outlander III на детали видна правильная ориентация, но вопрос качества ремонта этим не закрывается. Нужно отдельно проверить глубину посадки. В заводской поправке Mitsubishi есть конкретное предупреждение: доведение определённой оправки до касания рычага приводит к чрезмерной запрессовке.

Материал относится к штатному переднему нижнему рычагу подтверждённого исполнения на российских Outlander III выпуска 2016–2020 годов. Двигатель может быть 2.0/2.4 с CVT либо 3.0 с 6AT, однако применимость ремонтной операции устанавливают по узлу. Похожий рычаг или другой шарнир не получают ту же технологию автоматически.

Что именно исправил изготовитель

Бюллетень MSB-22E33-501 корректирует процедуру замены сайлентблока нижнего рычага. Вместо прежнего ориентира по достижению упора применяется контроль предусмотренного зазора между рычагом и шарниром. Одновременно документ указывает используемую оснастку и предупреждает о чрезмерной глубине при её неправильном применении.

Практический вывод не в том, что пресс опасен сам по себе. Ограничителем перемещения должна служить технически определённая посадка, а не случайное касание инструмента. Две оправки разной конструкции не обязаны останавливать деталь в одинаковой точке, даже если обе позволяют передать усилие.

Почему сначала решают, можно ли сохранить рычаг

Отдельная замена имеет смысл, когда пригодны сам рычаг и посадочное место. Новая резинометаллическая деталь не устраняет трещину, деформацию или повреждённое отверстие. До запрессовки оценивают состояние узла и соответствие ремонтного элемента предусмотренному исполнению.

Общий порядок разобран в статье о замене сайлентблоков на прессе и сохранении рычага. Для Outlander к этой общей оценке добавляется конкретное исправление заводской процедуры. Его нужно учесть даже тогда, когда рычаг внешне цел и новая деталь подобрана верно.

Угол и глубина — два независимых условия

Положение выступа шарнира задаёт его ориентацию относительно рычага. Осевое перемещение определяет, насколько далеко он вошёл в посадку. Правильный первый параметр не подтверждает второй: сайлентблок может быть повёрнут как требуется, но установлен глубже предусмотренного положения.

В исправленной схеме Mitsubishi показаны оба ориентира. Для владельца важнее знать о необходимости раздельного контроля, чем пытаться самостоятельно измерять узел по картинке на телефоне. Точки отсчёта и применимые значения берут из документа для конкретного рычага; похожая кромка не всегда является нужной измерительной поверхностью.

Если непонятно назначение метки, полезен материал об установочных обозначениях сайлентблока. Он объясняет общий принцип ориентации, но не подменяет размер посадки из модельной процедуры.

Что проверяют в применённой оснастке

Нужно установить, каким инструментом передавали усилие и на какие поверхности опирался рычаг. В новой процедуре предупреждение относится к конкретной оправке: её контакт с рычагом не является допустимым сигналом окончания запрессовки. Поэтому ссылка на привычку «всегда давим до упора» здесь недостаточна.

Если используется другой подходящий инструмент, необходимость выдержать предусмотренную посадку остаётся. Самодельное ограничение по высоте ещё нужно обосновать относительно требуемого зазора. Успех оценивают по положению и состоянию детали, а не по тому, сколько усилия создал пресс.

Как проверить уже выполненную работу

Сначала находят установленный элемент и сопоставляют его с применимой схемой. Проверяют доступные ориентиры угла, глубину и отсутствие видимого перекоса или повреждения. Фотография до установки рычага полезна, если на ней различимы нужные поверхности; общий снимок нового сайлентблока не подтверждает размер.

Жалоба после ремонта может быть поводом для такого осмотра, но не заменяет измерение. Скрип, необычная жёсткость или изменение поведения машины имеют несколько возможных причин. Ошибку посадки подтверждают по узлу, а не по самому факту появления симптома вскоре после замены.

Почему нельзя просто сдвинуть шарнир обратно

Если установлено чрезмерное заглубление, нужно оценить последствия для сайлентблока и посадочного места. Возврат к нужному размеру не доказывает, что деталь не пострадала при первоначальном усилии. Решение о повторном использовании или замене принимают по состоянию и допустимой технологии.

Также не следует маскировать ошибку изменением других соединений. Затяжка креплений и правильное положение подвески при сборке важны, но не исправляют неверную запрессовку. У каждого этапа свой результат: посадка шарнира, установка рычага и последующая проверка автомобиля.

Что должно быть проверено после сборки

Контролируют крепления, предусмотренное положение соединений и параметры подвески, затронутые ремонтом. Необходимость проверки углов колёс оценивают по выполненным работам и документации. Регулировка геометрии не должна использоваться как замена исправлению неверно установленного шарнира.

Полезно сохранить номер детали и результат контроля посадки до того, как доступ к ней станет хуже. Тогда при следующем обращении можно сравнить фактическое состояние с записанным, а не спорить о внешнем впечатлении. Особенно это важно, если исходная жалоба после ремонта изменилась, но полностью не исчезла.

Важно: чрезмерную запрессовку нельзя исправлять без оценки повреждений узла. Работу выполняют с подходящей оснасткой и устойчивыми опорами, а не ударами по рычагу на автомобиле, стоящем на домкрате.
