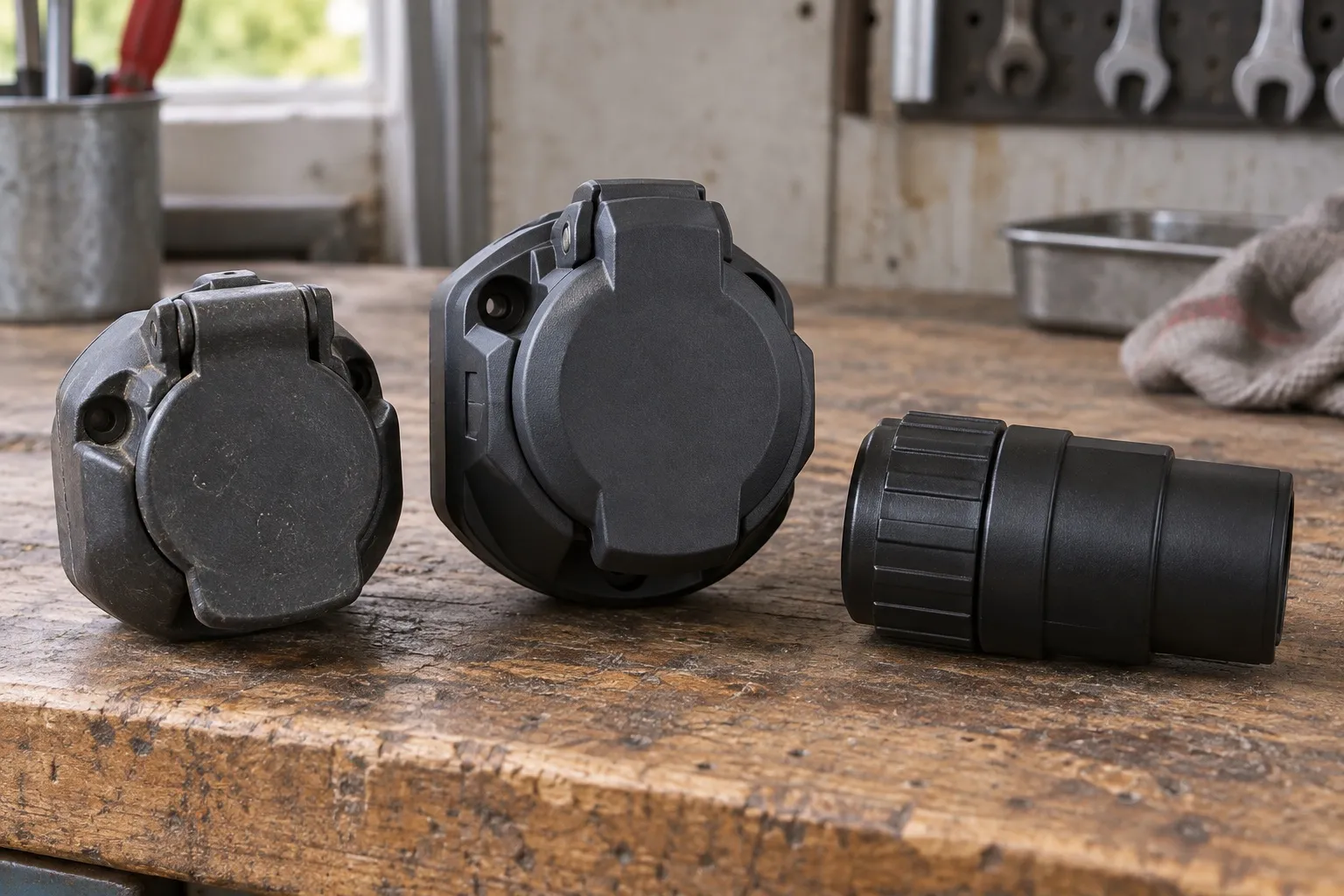

Розетки прицепа на 7 и 13 контактов: почему переходника недостаточно для питания оборудования

После подключения прицепа через переходник поворотники и стоп-сигналы работают, а холодильник или зарядка отдельного аккумулятора — нет. Это не обязательно поломка прибора. В автомобильной розетке могут отсутствовать нужные дополнительные цепи, даже если её корпус рассчитан на тринадцать контактов.

Переходник решает задачу физического соединения совместимых функций. Он не добавляет провод от источника питания, защиту и управление, которых нет на автомобиле. Поэтому проверку начинают с того, какие цепи действительно выведены, а не с покупки другого внешне похожего адаптера.

Освещение и оборудование питаются не одинаково

Базовый свет прицепа должен повторять предусмотренные сигналы автомобиля. Дополнительные потребители предъявляют другие требования: одному нужно постоянное питание, другому — включение только при заданном состоянии автомобиля. Для некоторых задач требуется отдельное зарядное устройство, а не просто наличие напряжения.

Эти функции нельзя объединять по принципу «ток в розетке есть». Работающий поворотник подтверждает конкретную световую цепь. Он ничего не говорит о возможности питать холодильник или заряжать аккумулятор через другой контакт.

Что дают семь и тринадцать контактов

В распространённых исполнениях семиконтактное соединение используется для основных световых функций, а тринадцатиконтактное предусматривает дополнительные возможности. Но фактическое оснащение зависит от комплекта проводки, автомобиля и прицепа.

Например, в каталоге Westfalia для конкретного тринадцатиконтактного комплекта постоянное питание и зарядная линия отмечены как опции. Это наглядный пример: установленная розетка не подтверждает, что все возможные цепи уже подключены. У другой машины состав комплекта нужно проверять отдельно.

Почему переходник не создаёт недостающие функции

Если со стороны автомобиля нет отдельной линии питания, обычный переходник не может её получить из формы разъёма. В нём соединены предусмотренные контакты, а не установлен универсальный источник энергии. Разница между разъёмами остаётся технической, даже когда вилка успешно защёлкнулась.

Не следует брать питание оборудования со стоп-сигнала или габаритов ради обхода отсутствующей линии. Световые выходы имеют своё назначение и расчётную нагрузку. Подобное подключение может повлиять на освещение и работу управляющей электроники.

Что сверяют по электрической схеме

• Исполнение автомобильного комплекта проводки фаркопа.
• Назначение контактов розетки и вилки прицепа.
• Наличие постоянной и управляемой цепей питания.
• Защиту, сечение проводов и соответствующие обратные проводники.
• Требования подключаемого оборудования и режим его работы.

Номера контактов берут из применимой схемы. Вид со стороны проводов и вид со стороны соединения могут восприниматься по-разному, поэтому случайная картинка распиновки не годится как единственное основание для подключения. Также учитывают предыдущие переделки, если комплект уже обслуживался.

Постоянное питание и питание по условию

Наличие постоянного плюса означает определённую функцию цепи, но не разрешение оставлять любой прибор включённым на стоянке. Проверяют, как защищён автомобильный аккумулятор от нежелательного расхода и какие условия заданы комплектом.

Управляемая линия может включаться при определённом состоянии автомобиля. Нельзя считать её неисправной только потому, что на стоянке с выключенным зажиганием измеритель не показывает напряжение. Сначала выясняют предусмотренную логику, затем проверяют её выполнение.

Если после установки оборудования начал разряжаться аккумулятор тягача, нужна отдельная оценка подключения. Она разобрана в статье о разряде АКБ после дооснащения. Перестановка переходника сама по себе не устраняет неверно выбранный режим питания.

Напряжение без нагрузки и работа прибора

Цепь оценивают с учётом потребителя. Показание измерителя при отключённом оборудовании не подтверждает, что соединения способны нормально работать под нагрузкой. Проверяют контакты, падение напряжения и состояние проводки применимым способом.

Если прибор то включается, то отключается, обращают внимание на условия появления: запуск двигателя, поворот состава, дождь, прогрев соединения. Такие наблюдения помогают отделить управление от плохого контакта. Неисправность самого прибора рассматривают после проверки его фактического питания.

Когда проблема всё-таки в освещении

Если пропали именно фонари прицепа, это другое направление. Проверка розетки, проводки и блока согласования описана в статье о неработающих фонарях подключённого прицепа. Исправная дополнительная линия не подтверждает исправность световых выходов, и наоборот.

Полезно проверять функции по отдельности. Общая фраза «розетка работает» скрывает, что реально было испытано: один поворотник, все световые сигналы или ещё и дополнительные потребители. Такое уточнение экономит лишнюю замену исправных деталей.

Как подойти к дооснащению

Сначала определяют потребности прицепа и совместимый комплект для автомобиля. Затем выбирают предусмотренные дополнительные линии, защиту и управление. Замена корпуса розетки без изменения недостающей проводки не завершает эту задачу.

При нагреве разъёма, запахе перегретой изоляции или повреждении контактов питание оборудования прекращают. Не заменяйте защиту перемычкой или предохранителем большего номинала.

Для проверки автомобильной части подключения доступна диагностика электрики ВИСТ. При обращении укажите тип розетки, адаптера и потребителя: тогда задача формулируется как проверка конкретной функции, а не абстрактная неисправность фаркопа.
