Пропала искра в бесконтактном зажигании: датчик распределителя или коммутатор

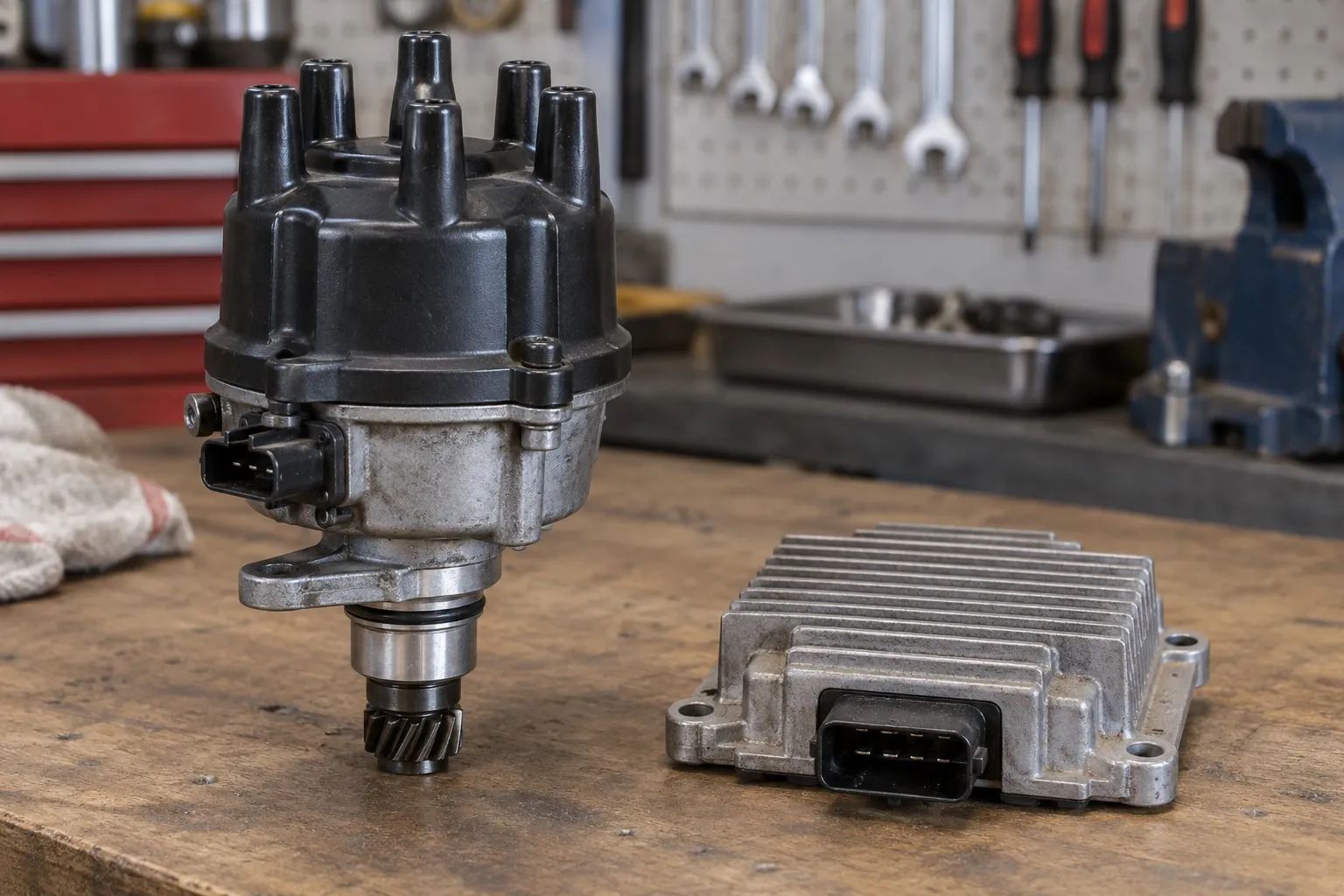

Стартер вращает двигатель, но искры нет. На автомобиле с бесконтактным распределителем часто сразу подозревают датчик Холла или коммутатор. Между тем одинаковый результат дают потеря питания, плохое соединение, неисправность катушки и отсутствие механического вращения самого распределителя. Разделить версии помогает проверка всей цепочки, а не замена двух наиболее известных деталей.

Высоковольтную часть проверяют предназначенным оборудованием, без удерживания провода рукой. Замыкать выводы электронного датчика наугад или подавать на них напряжение аккумулятора нельзя.

Какой именно датчик установлен

Распределители могут использовать разные способы получения сигнала. Датчику Холла требуется предусмотренное питание и исправная сигнальная цепь; у индуктивного датчика другой принцип и метод проверки. Количество проводов помогает ориентироваться, но окончательное определение делают по маркировке и схеме конкретного узла.

Также выясняют, действительно ли коммутатор выполнен отдельно и какую функцию он выполняет. На переделанном автомобиле могли заменить распределитель, катушку или систему управления. Использование схемы исходной комплектации без сверки фактических деталей способно привести к неверным измерениям.

Где заканчивается путь датчика и начинается работа коммутатора

Датчик сообщает о положении вращающегося элемента. Коммутатор использует входной сигнал для управления первичной цепью катушки в рамках своей конструкции. Высокое напряжение затем проходит через соответствующие детали к свечам. Наличие сигнала в начале этого пути не подтверждает исправность всех последующих участков.

Поэтому проверку удобно разделить на три вопроса: получает ли система нужное питание, формируется ли сигнал положения и происходит ли требуемое переключение катушки. Если искра на выходе катушки есть, а на свечах отсутствует, отдельно исследуют распределение высокого напряжения.

Питание проверяют в режиме неисправности

Напряжение при включённом зажигании и во время прокрутки может различаться. Измерения выполняют в предусмотренных точках и оценивают падения в питающих и обратных соединениях. Внешне целый разъём не исключает плохой контакт под нагрузкой, а одна прозвонка отсоединённого провода не описывает работу всей цепи.

Если мотор схватывает и глохнет именно после отпускания ключа, рассматривают отдельный сценарий: он разобран в статье о пусковом и рабочем питании зажигания. Такой переход не следует автоматически считать отказом датчика распределителя.

Что означает отсутствие сигнала датчика

Сначала подтверждают, что вал и задающий элемент действительно движутся при прокрутке. Если привод не вращает распределитель, исправному датчику нечего регистрировать. Осмотр механики важен до покупки электроники, особенно после ремонта привода двигателя.

Для датчика Холла проверяют его питание, соединение с массой и изменение сигнала согласно процедуре. Для индуктивного элемента оценивают предусмотренную форму и параметры импульсов. Один метод нельзя переносить на другой. Среднее показание мультиметра может не показать кратковременный или искажённый сигнал, поэтому при необходимости используют осциллограф.

Образец осциллограммы сопоставляют с конкретной системой и условиями измерения. Скорость вращения и способ подключения прибора имеют значение. Сам факт появления линии на экране ещё не означает, что коммутатор получает пригодную команду.

Зачем сравнивают сигнал в двух точках

Если датчик формирует правильный сигнал на своём выводе, проверяют его прохождение до входа коммутатора. Обрыв, нестабильный разъём или повреждение проводки способны потерять команду между исправными деталями. В этом случае замена датчика и блока оставит неисправный участок на месте.

Сравнение выполняют при одинаковых условиях появления отказа. Если перебой возникает после прогрева, проверка только холодной машины может оказаться недостаточной. При этом нагрев не является самостоятельным доказательством отказа коммутатора: температурная зависимость возможна у нескольких элементов цепи.

Когда основания указывают на коммутатор

При правильном входном сигнале и исправном питании оценивают выходное управление катушкой по допустимой методике. Проверяют соединения, нагрузку и соответствие катушки системе. Неверно подобранная катушка может менять условия работы блока; установка нового коммутатора без этой проверки не объясняет причину повторного отказа.

Условия крепления и теплоотвода также сверяют с исполнением детали. Не каждому блоку требуется одинаковый монтажный материал, и случайная толстая прокладка не является улучшением охлаждения. Здесь важна инструкция конкретного элемента, а не внешний вид его металлического основания.

Если управление есть, но искры всё равно нет

Тогда проверка смещается к катушке и высоковольтному пути: центральному проводу, крышке, бегунку и свечам. Электрически исправная первичная цепь не исключает пробой изоляции. Для системы с распределителем важно не подменять этот поиск логикой другой конструкции.

Например, двухвыводная парная катушка имеет собственные связи между цилиндрами. Её диагностические признаки не переносят на одну катушку с механическим распределением высокого напряжения только по совпадению слова «катушка».

На диагностике автоэлектрики результат должен показывать конкретное место потери питания или сигнала. Это позволяет отличить датчик, проводку, коммутатор и катушку, сохранив исправные элементы системы.
