При ремонте предлагают заменить один шатун: как проверяют совместимость с комплектом

После разборки двигателя один шатун признан повреждённым, а остальные выглядят пригодными. Возникает вопрос: достаточно ли заменить только его? Иногда локальная замена предусмотрена, но решение зависит от исполнения двигателя, состояния оставшегося комплекта и характеристик новой детали. Совпадающее отверстие под палец ещё не означает, что шатун подходит для сборки.

Сначала устанавливают причину замены

Изгиб после попадания жидкости, повреждение нижней головки при нарушении смазки и износ втулки верхней головки — разные ситуации. Они требуют различного объёма проверки соседних деталей. Если шатун деформирован, оценивают связанные с ним поршень, палец и цилиндр. Если повреждён подшипник нижней головки, существенны состояние шейки коленвала и условия подачи масла.

Здесь исходным основанием являются результаты осмотра и измерений. По одному звуку нельзя выбрать шатун для замены: ограничения такой оценки рассмотрены в статье о различении стука пальца и шатунного подшипника. Покупка детали имеет смысл после подтверждения дефекта и установления её исполнения.

Какие сведения определяют применимость

Сверяют код двигателя, его модификацию, номер шатуна и допустимые замены по каталогу. У одной семьи моторов могут различаться поршни, пальцы и длина шатуна. Даже одинаковый рабочий объём не гарантирует одинаковую геометрию кривошипно-шатунного механизма.

Проверяют, не менялся ли комплект раньше. Для двигателя с неизвестной историей прежняя деталь служит объектом измерения, но не единственным эталоном: она сама могла быть неподходящей. Если номера заменены производителем на новые, важно знать условия такой замены — допускается отдельная установка или требуется согласованный комплект.

• Межосевое расстояние и предусмотренная геометрия шатуна.
• Размеры и исполнение обеих головок, ширина и необходимые зазоры.
• Способ соединения с поршневым пальцем и наличие втулки.
• Расположение предусмотренных каналов, фасок и маркировок ориентации.
• Совместимость крепежа, вкладышей и требований к массе.

Почему крышку нельзя брать от соседнего шатуна

Крышка нижней головки работает в паре со своим шатуном. Особенно наглядно это у деталей с разломным разделением: поверхности формируются как индивидуальная пара. Motorservice отдельно указывает на необходимость сохранять принадлежность и не менять местами такие крышки. Совпадение номера типа детали не превращает две поверхности разлома в одинаковые.

Для шатуна с обработанной плоскостью разъёма тоже нельзя считать случайную крышку готовой к установке без предусмотренной технологии и контроля отверстия в сборе. Подмена крышки способна изменить геометрию посадки подшипника. При покупке бывшего в работе шатуна отсутствие его собственной крышки — существенное ограничение, а не небольшой недостаток комплектности.

Поверхности разлома не «подгоняют» напильником для лучшего прилегания. Загрязнение и повреждения на них оценивают до сборки; затягивание крепежом не является способом исправить несовпадающую пару. Номер цилиндра и парные метки помогают сохранить правильное сочетание деталей.

Что означает соответствие по массе

Шатуны участвуют в движении механизма, поэтому для конкретного двигателя могут действовать ограничения по их массе и подбору в комплекте. Проверка может учитывать не только общую массу, но и распределение между головками, если это предусмотрено методикой. Два шатуна с одинаковым показанием обычных весов не обязательно отвечают всем требованиям.

Общий допуск в граммах для любых моторов приводить неправильно. Его выбирают по применимой документации, вместе с условиями измерения и составом взвешиваемой сборки. Крышка и крепёж влияют на результат, поэтому сравнивать неполную деталь с собранной без учёта методики нельзя.

Самовольное снятие металла ради нужного числа на весах недопустимо. Если изготовитель допускает корректировку, он определяет её места и пределы; случайная обработка силовой части шатуна не подтверждает прочность. Для серийного ремонта правильный подбор детали часто важнее попытки довести неподходящую заготовку.

Какие измерения нужны вместе с новым шатуном

Перед сборкой проверяют геометрию головок и состояние сопряжений по установленной процедуре. Нижнюю головку оценивают с её крышкой и предусмотренным крепежом. Затем контролируют соответствующие зазоры с вкладышами и шейкой коленвала. Номинально правильный шатун не исправляет повреждённую или недопустимо изношенную шейку.

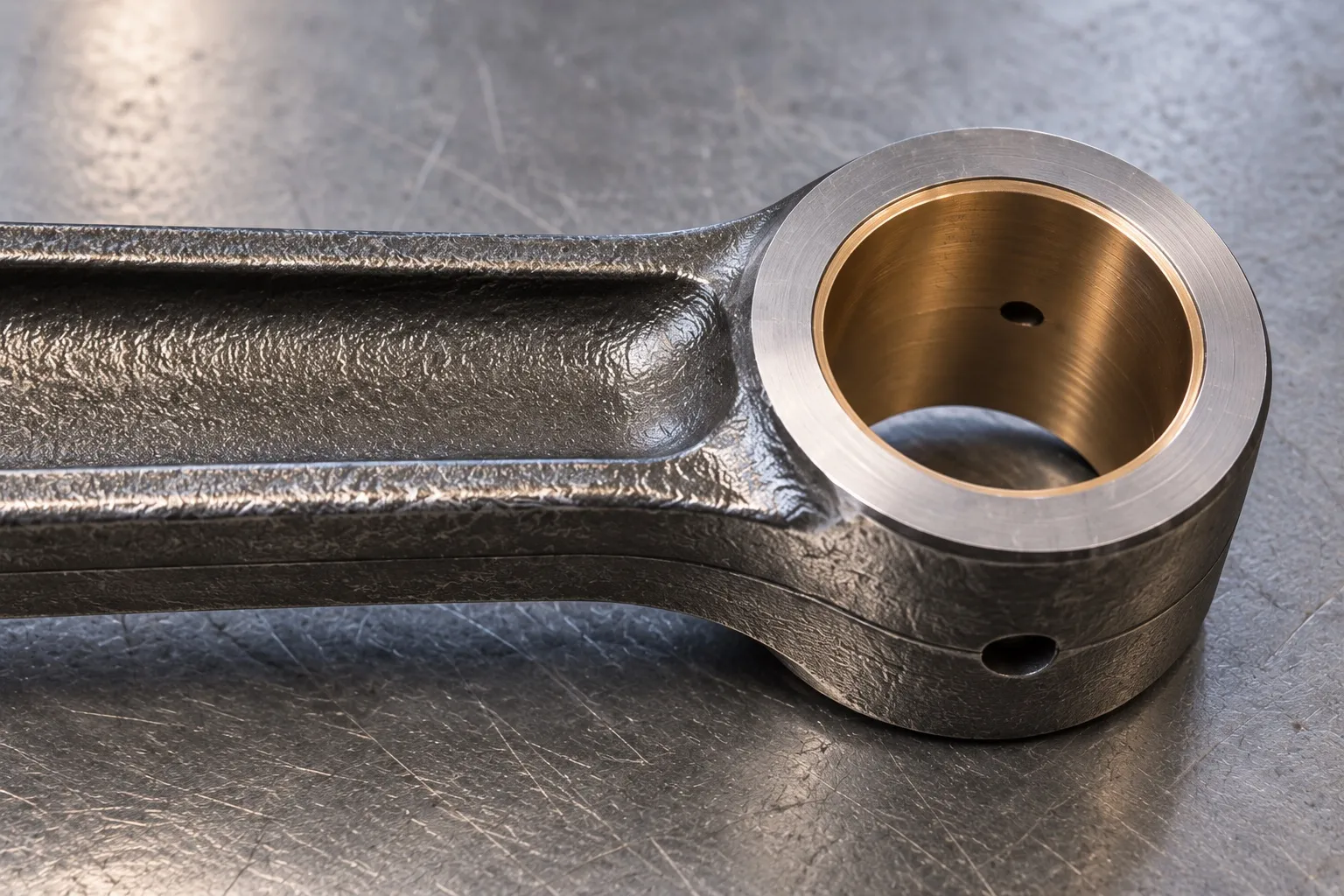

На стороне поршня проверяют палец, посадку и удерживающие элементы согласно конструкции. Поршень после удара или заклинивания нельзя считать исправным только потому, что он соединяется с новым шатуном. Отдельно оценивают ориентацию сборки: внешняя симметрия не отменяет предусмотренного направления установки.

Когда локальная замена перестаёт быть достаточной

Расширение ремонта обосновано, если остальные шатуны также имеют отклонения, подходящее исполнение не допускается смешивать с прежним или повреждены сопряжённые детали. Это не означает, что любой одиночный дефект автоматически требует всех новых шатунов. Нужен конкретный результат проверки, который объясняет состав замены.

После сборки проверяют предусмотренные зазоры, взаимное положение и свободное перемещение механизма до запуска. Нормальное проворачивание само по себе не заменяет уже выполненные измерения: оно показывает лишь часть условий правильной сборки.

При ремонте двигателя полезный результат подбора — шатун подтверждённого исполнения со своей крышкой, подходящим крепежом и проверенными сопряжениями. Тогда решение заменить одну деталь опирается на совместимость всего узла, а не на внешнее сходство найденной запчасти.
