После замены сцепления маховик заблокирован: как слишком длинные болты соединяют две массы

После установки сцепления появился скрежет или маховик перестал выполнять свою демпфирующую функцию. При этом болты затянуты по указанному моменту, корзина стоит ровно, а комплект подобран по каталогу. Одна из возможных причин находится с обратной стороны крепления: слишком длинные болты нажимного механизма достают до первичной массы двухмассового маховика.

Такой механизм описан Schaeffler LuK в информации 0033. Он относится к соответствующим конструкциям двухмассового маховика, а не к любому шуму после замены сцепления. Речь идёт именно о болтах, которыми нажимной механизм крепится к маховику, а не о крепеже маховика к коленчатому валу.

Как крепёж соединяет то, что должно двигаться отдельно

Двухмассовый маховик состоит из первичной и вторичной частей. Между ними предусмотрено ограниченное относительное движение, участвующее в гашении колебаний. Крепление сцепления должно удерживать свой узел, сохраняя возможность этого движения внутри маховика.

Когда конец болта выступает дальше предусмотренного, он может коснуться первичной массы. Появляется посторонний путь передачи усилия: детали соединяются не только через штатные элементы маховика, но и через нежелательный контакт крепежа. В зависимости от положения и величины выступания возможны шум и блокировка взаимного перемещения масс.

Слово «заблокирован» здесь не обязательно означает, что весь двигатель перестал проворачиваться. Маховик может вращаться вместе с коленвалом, но не обеспечивать предусмотренную работу двух своих частей. Поэтому успешный запуск не является доказательством отсутствия контакта длинных болтов.

Эта причина отличается от естественного износа маховика. Оценка износа и решение о замене разобраны в статье нужно ли менять двухмассовый маховик вместе со сцеплением. Здесь проверяют нарушение, появившееся из-за геометрии установленного крепежа.

Почему правильный момент затяжки не помогает

Момент затяжки и длина болта отвечают за разные условия соединения. Соблюдённое усилие не делает выступающий конец короче. Динамометрический ключ может подтвердить выполненную операцию, но не соответствие крепежа глубине отверстия и свободному пространству за ним.

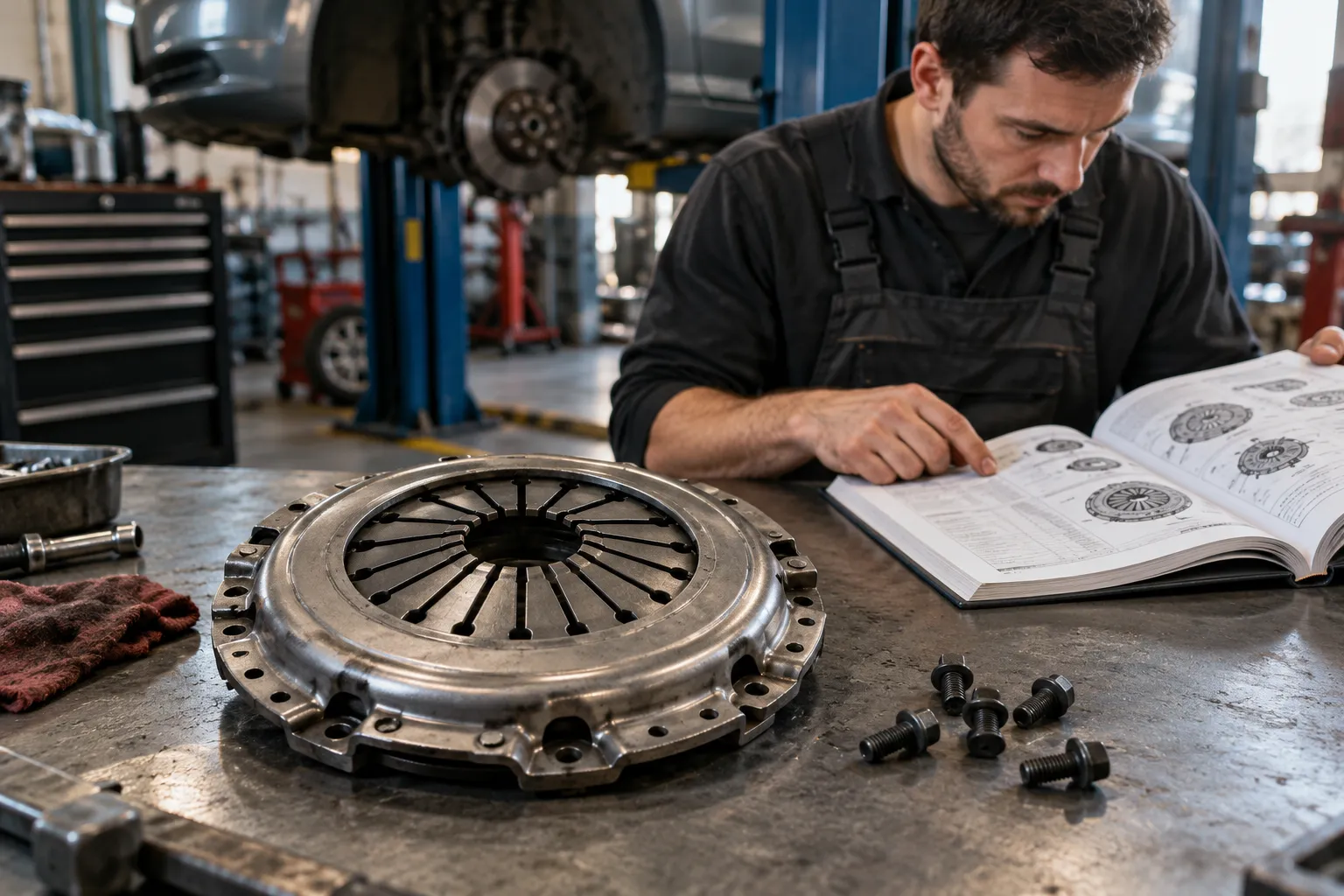

Совпадающая резьба также не означает полной совместимости. Болт может нормально войти в отверстие и затянуться, оставаясь непригодным по длине. Проверяют предусмотренный крепёж для сочетания маховика и нажимного механизма, а не только принадлежность деталей одной автомобильной модели.

Сравнение со снятыми болтами полезно, но не заменяет монтажные сведения. Старое сцепление могло иметь другое исполнение, а прежний крепёж — уже быть подобран неверно. Если изменился комплект, условия установки сверяют заново по его данным.

Различия между модификациями двигателя и комплектами рассмотрены в материале о несовместимом исполнении сцепления. В случае длинного болта даже правильный основной комплект не исключает ошибку с отдельной крепёжной деталью.

Что ищут после появления скрежета

Сначала устанавливают, когда возник шум и что менялось при ремонте. Это помогает определить участок проверки, но не заменяет осмотр. Подтверждением контакта служит сопоставление выступающего крепежа со следами на ответной детали, а не только совпадение по времени с заменой сцепления.

• Проверяют номер и геометрию установленных болтов относительно монтажного требования.
• Осматривают концы крепежа и доступные сопряжённые поверхности на следы касания.
• Оценивают, не нарушено ли относительное движение частей маховика.
• Учитывают возможное повреждение или смещение опоры внутри узла.

LuK указывает, что неправильный крепёж способен повредить подшипник либо сместить его. Поэтому устранить контакт и убедиться в исправности маховика — две связанные, но не одинаковые задачи. Снятие слишком длинных болтов не отменяет уже полученную нагрузку на внутренние детали.

При ремонте сцепления проверка крепежа и сопряжений нужна для решения, можно ли продолжать сборку с этим маховиком. Сам факт обнаружения длинного болта не подтверждает ни обязательную замену всего узла, ни его безусловную пригодность после исправления крепления.

Почему нельзя дать деталям приработаться

Нежелательное касание не является штатной приработкой фрикционной поверхности. Работа двигателя не должна устранять избыточную длину крепежа истиранием ответной детали. Даже если звук становится тише, это не показывает, что опора и рабочие поверхности остались исправны.

Не подходит и подбор случайного более короткого болта. Недостаточная длина создаёт уже другую проблему соединения. Нужен крепёж предусмотренного исполнения, а не компромисс между «касается» и «вроде затянулся». Самостоятельная подрезка не подтверждает соответствие остальных характеристик.

После исправления оценивают узел по требованиям для конкретного маховика и проверяют результат сборки. Если следы контакта есть, а состояние внутренней опоры определить нельзя, эту неопределённость нельзя закрыть одним отсутствием шума при кратком запуске.

Важно: при установленном контакте деталей двигатель не запускают для приработки. Нельзя укорачивать случайный крепёж вместо подбора предусмотренных болтов и оценки повреждений маховика.
