После замены генератора грузовика тахометр показывает неверно: что проверяют в сигнале W

После замены генератора зарядка восстановилась, двигатель работает привычно, но тахометр показывает другие обороты. На дизеле с сигналом от вывода W это может быть связано с новым агрегатом или его приводом. Исправная отдача тока не подтверждает правильную работу отдельного канала измерения частоты вращения.

Сначала нужно установить, откуда именно панель получает обороты. Многие автомобили используют датчики двигателя и сообщения электронного блока. Рассматриваемая проверка относится только к исполнению, где тахометр действительно связан с импульсным выводом генератора.

Почему генератор может быть источником сигнала

В соответствующей системе частота электрических импульсов связана с вращением генератора. Прибор преобразует её в показание оборотов двигателя с учётом предусмотренного соответствия. Поэтому ему важен не только факт наличия сигнала, но и правильный масштаб.

Инструкции VDO отдельно описывают применение тахометра с выводом W и настройку под источник. Это отличается от подключения к датчику маховика или другому входу. Перенести настройку между такими вариантами только по одинаковому циферблату нельзя.

Какие изменения нужно описать

Уточняют, стрелка постоянно завышает показание, занижает его, скачет или остаётся на нуле. Отмечают, возникло ли изменение сразу после замены и затрагивался ли шкив. Эти наблюдения помогают различать неверный масштаб и потерю сигнала.

Но по звуку двигателя нельзя точно откалибровать прибор. Даже если холостой ход кажется обычным, сначала требуется независимое подтверждение оборотов. Иначе настройкой можно скрыть реальное изменение режима двигателя вместо исправления индикации.

Что проверяют в подключении W

По схеме сверяют назначение выводов старого и нового генератора. Буква или положение контакта на другом исполнении не гарантирует одинаковую функцию. Если вместо прежнего соединения использован переходник, его распиновку тоже нужно подтвердить.

Отдельно оценивают путь до панели и качество доступных соединений. Наличие зарядки по силовому выводу не показывает целостность этого провода. Поэтому исправный аккумуляторный индикатор может сочетаться с отсутствием импульсов на входе тахометра.

Почему имеет значение исполнение генератора

В документации VDO число импульсов для соответствующего сигнала связывается с числом полюсов генератора. Внешне подходящий агрегат не обязательно формирует тот же сигнал при одинаковой собственной частоте вращения. Применимость нужно оценивать по электрическим данным, а не только креплению.

Самостоятельно определять число полюсов по случайным видимым деталям не требуется. Используют сведения изготовителя и результат измерения по применимой процедуре. Если эти данные неизвестны, предположение о полном соответствии старому агрегату остаётся непроверенным.

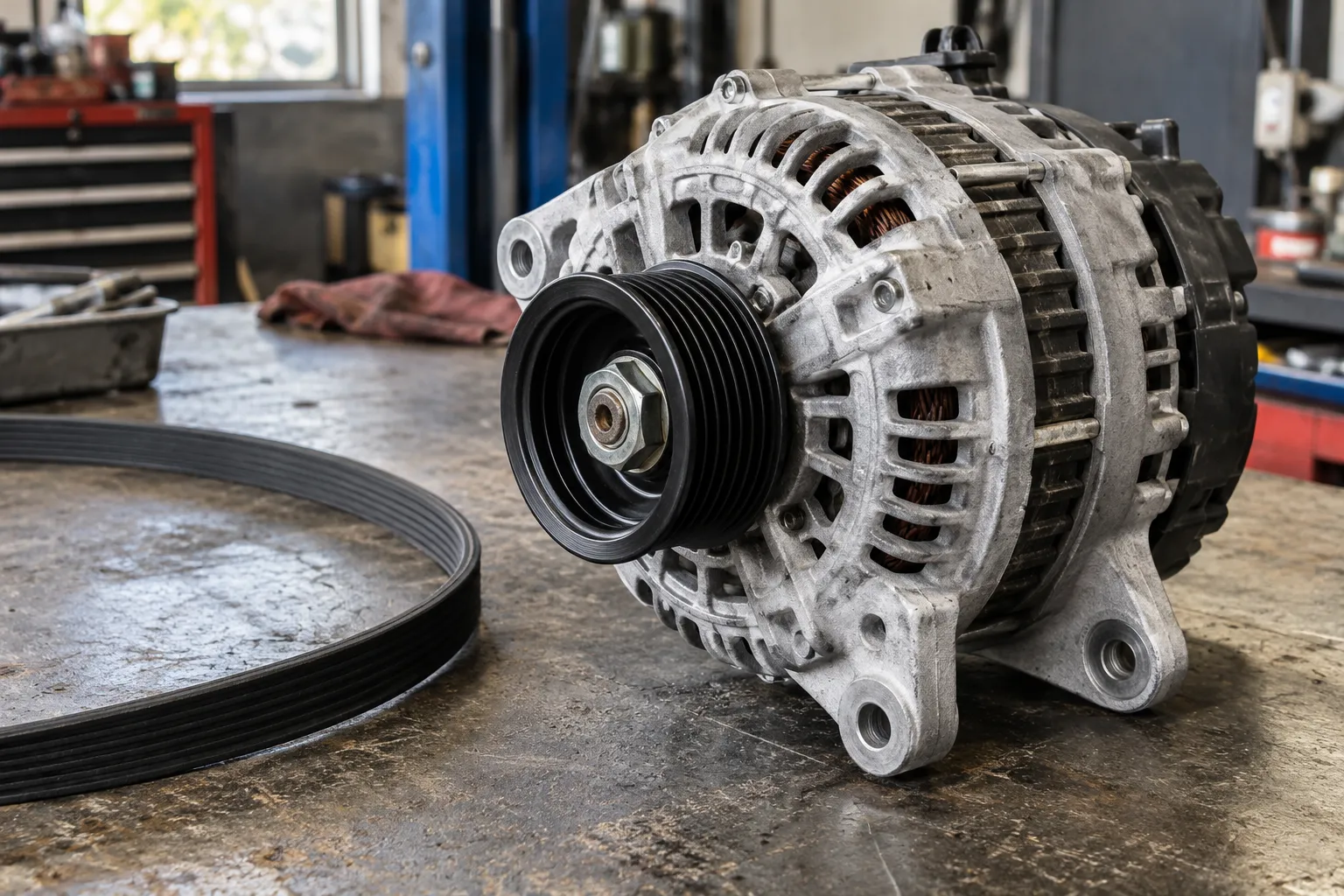

Как влияет ремённый привод

Генератор вращается с частотой, связанной с оборотами двигателя через привод. Изменение передаточного отношения меняет количество импульсов, приходящееся на оборот коленчатого вала. Поэтому после установки другого шкива нужно оценивать не только совпадение ремня.

В инструкции программируемого VDO предусмотрен учёт привода при настройке под генератор и сравнение с контрольным тахометром. Это объясняет логику проверки, но не задаёт универсальную регулировку для каждой штатной панели грузовика.

Как различают постоянную ошибку и нестабильный сигнал

Если отклонение устойчиво связано с оборотами, проверяют соответствие масштаба. Если стрелка внезапно падает или скачет, отдельно оценивают непрерывность сигнала и условия его поступления. Такой порядок помогает выбрать измерение, но не является диагнозом по одному движению стрелки.

Сравнение проводят в предусмотренных безопасных режимах. Не нужно раскручивать двигатель до высоких оборотов, доверяя заведомо сомнительному прибору. Для диагностики важнее контролируемая запись сигнала и независимое значение частоты вращения.

Можно ли сразу подстроить тахометр

Настройку выполняют только если она предусмотрена для данного прибора и подтверждена правильность установленного оборудования. Подгонять стрелку под привычную отметку без проверки генератора и привода неправильно. Так можно замаскировать неподходящую деталь или ненадёжное подключение.

После регулировки сравнивают показания в нужном диапазоне, а не только в одной точке. Совпадение на холостом ходу не всегда описывает весь масштаб. Требования к точности и способу контроля определяются панелью и автомобилем.

Чем эта проблема отличается от лампы аккумулятора

В статье о лампе аккумулятора после замены генератора рассматривается зарядка и управление. Здесь отдельная задача — получить достоверные обороты. Один результат нельзя использовать вместо другого.

Спидометр тоже относится к другой величине. Материал о пропадающем сигнале скорости автомобиля помогает различить каналы панели, но проверка колёсного датчика не восстанавливает сигнал W.

Что передать при обращении

• Номера прежнего и установленного генератора.
• Сведения о замене либо переносе шкива.
• Характер отклонения стрелки.
• Информацию о переделке разъёма или проводки.
• Результат независимого измерения оборотов, если он уже получен.

На сайте ВИСТ представлена диагностика и ремонт электрооборудования грузовиков. Для выбора проверки нужно сначала подтвердить источник сигнала тахометра, затем оценить его соответствие установленному генератору.

Важно: этот порядок относится к тахометрам с сигналом от генератора. Не подключайте прибор к неизвестному выводу и не меняйте настройку панели без подтверждения её схемы.
