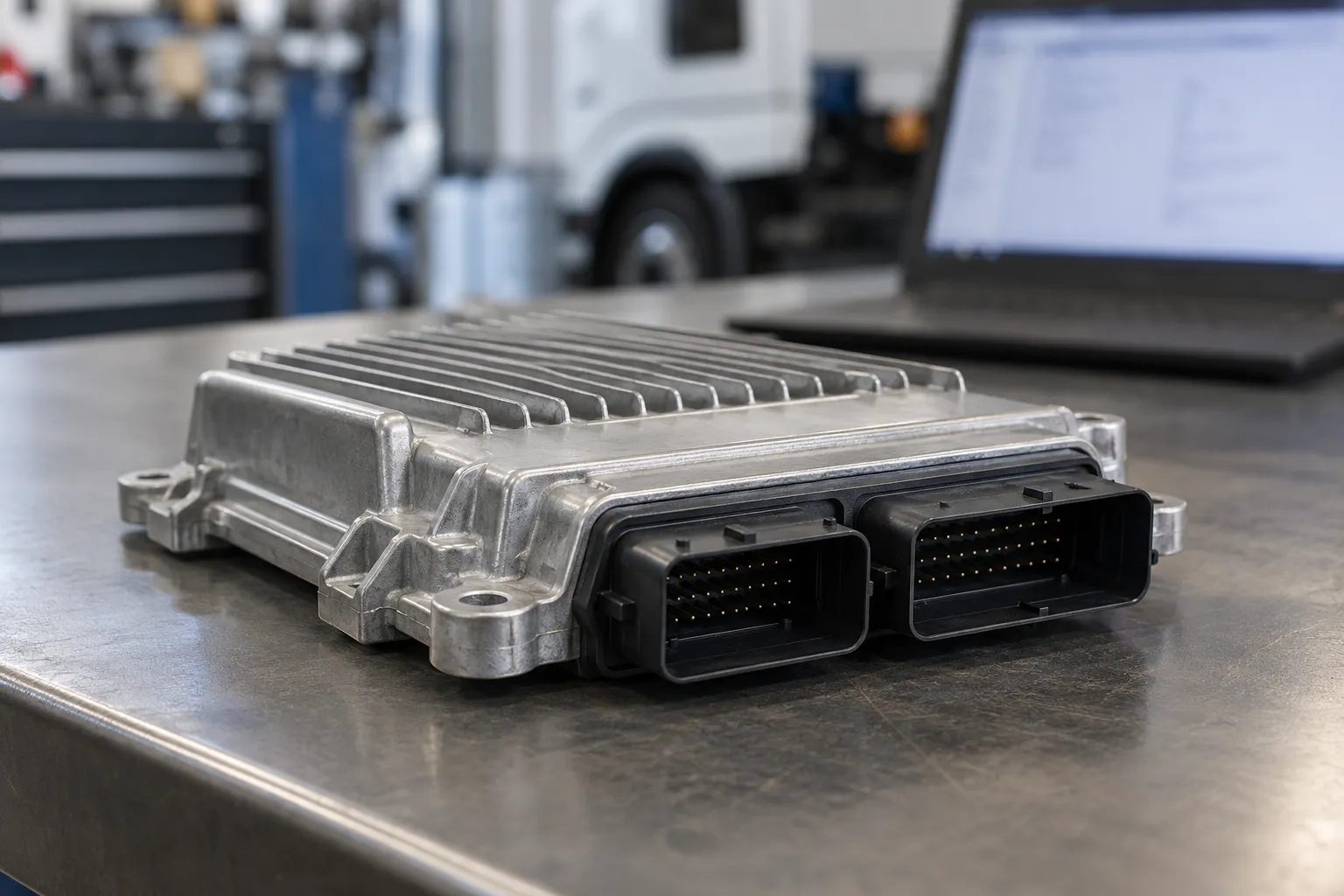

После замены блока грузовика появилась потеря связи: когда проверяют конфликт адресов J1939

После замены электронного блока грузовик начал записывать потерю связи. Питание присутствует, разъёмы подключены, видимого обрыва нет. В системе J1939 среди возможных причин рассматривают не только физическое состояние CAN, но и адресную идентификацию участников.

Однако конфликт адресов нельзя назначить по одному симптому. Сначала подтверждают применимость нового блока, его питание и подключение, затем анализируют обмен. Ошибка, возникшая после замены, указывает на важную последовательность событий, но ещё не определяет механизм отказа.

Для чего участнику сети нужен адрес

Сообщения должны позволять отличать источники данных. В J1939 с участником связаны адрес и идентификатор NAME, описывающий его функциональную идентичность. Это не одно и то же: адрес используется в обмене, а NAME участвует в определении того, кто заявляет этот адрес.

Простой бытовой пример — два разных отправителя, пытающиеся пользоваться одним обратным адресом. Сам провод при этом может передавать сигналы, но получателям нужна однозначная организация обмена. Аналогия помогает понять проблему, однако не заменяет чтения реальных сетевых сообщений.

Что означает Address Claim

В описании J1939 Kvaser объясняет процедуру заявления адреса. Участник сообщает, с каким адресом он связан; при конкуренции учитывается NAME. Возможность выбрать другой адрес зависит от поддержки соответствующей функции, поэтому автоматическое разрешение ситуации нельзя обещать каждому блоку.

Это важное отличие от обычного стирания ошибок. Удаление записи из памяти не меняет несовместимую конфигурацию и не делает два одинаковых адресных назначения правильными. Если причина сохраняется, обмен снова окажется в тех же условиях.

Почему проверка сопротивления CAN не завершает диагностику

Электрическое измерение отвечает на вопрос о конкретной характеристике физической линии в заданных условиях. Оно не показывает, какие адреса заявляют участники и соответствуют ли их идентификаторы установленной комплектации.

Поэтому нормальный результат физической проверки не является доказательством отсутствия адресной проблемы. Но и обратное неверно: подозрение на конфигурацию не разрешает пропустить повреждённое питание или разъём. Эти уровни проверяют последовательно, не подменяя один другим.

Какие изменения перед отказом особенно важны

• Замена блока на другой номер или исполнение.
• Установка ранее работавшего на другой машине устройства.
• Добавление оборудования, подключённого к сети автомобиля.
• Изменение конфигурации после ремонта.
• Появление второго участника той же функции.

Такая история не означает, что перечисленные действия обязательно вызвали конфликт. Она помогает определить, какие идентификационные данные сравнить с исходной схемой. Без неё можно долго искать повреждение провода, не проверив фактически установленный модуль.

Что нужно видеть в диагностических данных

Сохраняют состав доступных участников и сообщения, относящиеся к заявлению адреса. При наличии подходящего оборудования анализируют, какие устройства претендуют на адрес и что происходит после включения. Обычный список ошибок не всегда содержит эти сведения.

Если прибор не показывает нужные сообщения, это ограничение метода, а не подтверждение отсутствия конфликта. Для проверки требуется поддержка соответствующего протокола и понимание конфигурации машины. Произвольный выбор другого грузовика в программе может исказить картину.

Чем NAME отличается от номера детали

Артикул на корпусе нужен для проверки применимости, но не является непосредственной заменой сетевого идентификатора. Также название блока, которое выводит программа, может быть человекочитаемым описанием. Нужно различать каталог, подпись интерфейса и реальные данные обмена.

Одинаковый корпус не гарантирует правильную конфигурацию, а разные подписи в программах не обязательно означают разные физические блоки. Для вывода сопоставляют сведения последовательно, сохраняя их происхождение. Иначе легко принять особенность отображения за конфликт.

Почему код потери связи не назначает виновника

Участник, записавший отсутствие данных, может исправно сообщать о проблеме другого источника. Этот принцип объяснён в статье о кодах потери связи. В рассматриваемой задаче дополнительно проверяют адресную процедуру J1939.

Полная запись грузовой ошибки также важна: SPN и FMI читают совместно. Но расшифрованный код не заменяет анализ Address Claim. Это разные части диагностики, даже если обе доступны через один разъём.

Можно ли просто назначить свободный адрес

Самостоятельно выбирать случайный адрес нельзя. Устройство связано с функцией и ожиданиями остальных участников, а порядок настройки зависит от изготовителя. Изменение, после которого одна ошибка исчезла, может нарушить другой обмен.

Если подтверждена неподходящая конфигурация, её исправляют по применимой процедуре с сохранением исходных данных. При несовместимости аппаратного исполнения одной настройки может быть недостаточно. Решение должно объяснять, что именно не соответствовало автомобилю.

Что подтверждают после исправления

Проверяют идентификацию участников, устойчивое поступление ожидаемых сообщений и работу затронутых функций. Кратковременный успешный опрос одного модуля не описывает весь обмен после повторного включения системы.

Для обращения на компьютерную диагностику грузовика подготовьте номера прежнего и установленного блока и последовательность появления ошибок; возможность углублённого анализа J1939 уточняют по комплектации.

Важно: не изменяйте адреса и идентификаторы наугад. При нарушении важных функций автомобиля эксплуатацию прекращают до установления причины потери связи.
