После ремонта платформы L200 V: проверили ли швы передней стенки за кабиной

Платформа L200 восстановлена и окрашена, борт работает, наружные зазоры выглядят ровно. Однако между кабиной и передней стенкой грузового отсека остаётся зона, которую трудно оценить обычным взглядом. Если ремонт затрагивал эту стенку или её соединения, нужно проверить предусмотренную герметизацию до того, как окончательная сборка ограничит доступ.

Технический ориентир — исправленная карта Mitsubishi для L200 V Double Cab из бюллетеня MSB-17EXL42-501. Европейская версия 2016 модельного года прямо включена в документ. Для российского автомобиля применимость этой карты подтверждают отдельно по исполнению платформы; одинаковое название L200 ещё не доказывает совпадение всех кузовных соединений.

Какой участок легко пропустить

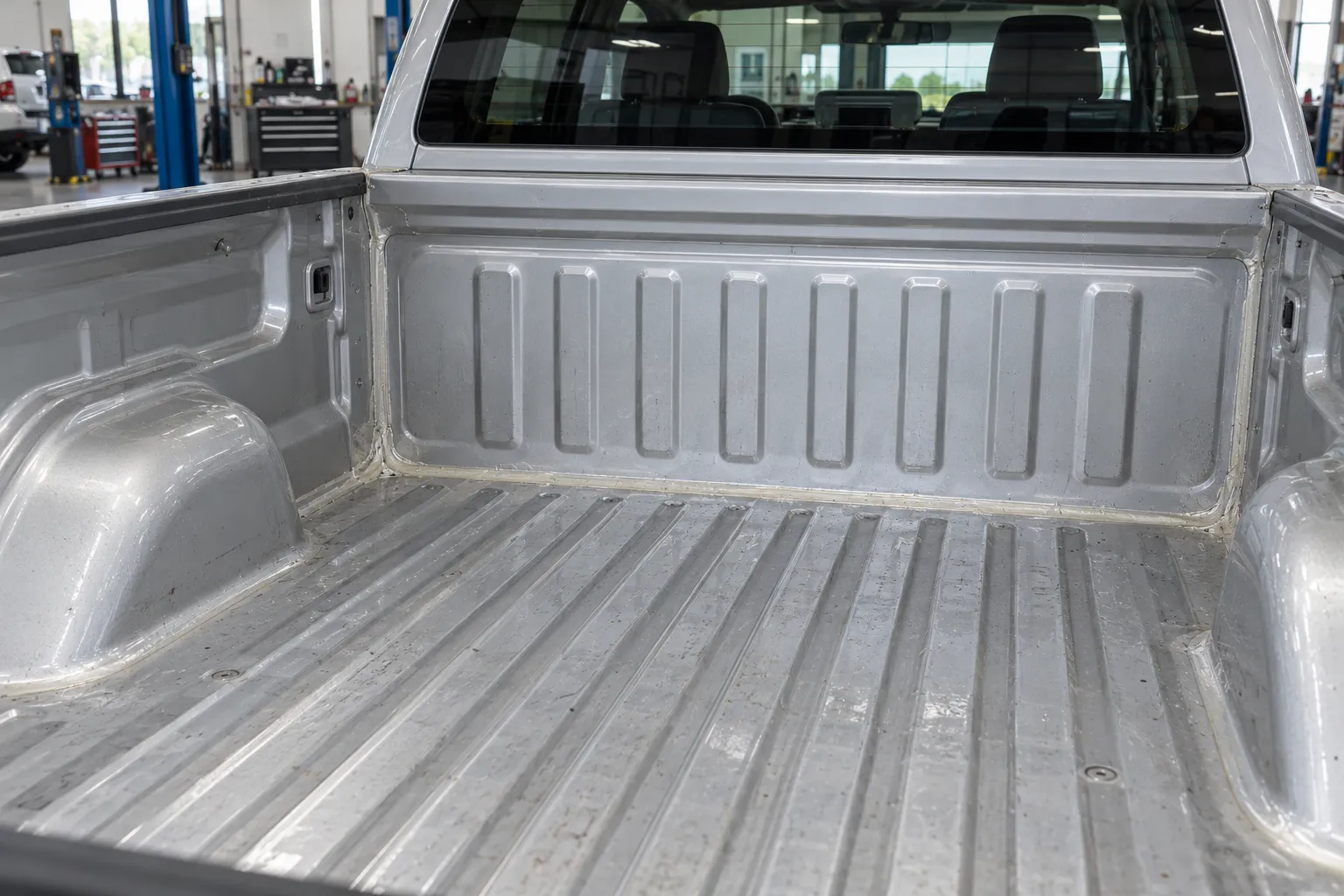

Передняя стенка грузовой платформы находится непосредственно позади кабины. Со стороны открытого грузового отсека видна лишь часть её поверхности и сопряжений. При осмотре снаружи обзор ограничивает расстояние между двумя кузовными частями. Поэтому ровная краска в доступной зоне не описывает состояние всего контура.

В исправленной карте Double Cab уточнён участок передней стенки, обозначенный на этой схеме номером 15. Рисунок показывает герметизацию её верхней, боковых и нижней зон сопряжения. Номер относится к конкретной карте: это не универсальная маркировка детали в любом каталоге Mitsubishi.

Сам бюллетень исправляет описание ремонтной документации. Он не подтверждает массовую протечку, отзывную кампанию или обязательную неисправность всех платформ. Практическое значение появляется при проверке затронутых ремонтом стыков соответствующего исполнения.

Почему сначала определяют тип кабины

В документе есть разные схемы для Single Cab, Club Cab и Double Cab. Выбирать рисунок только потому, что на нём изображён пикап с открытым кузовом, недостаточно. Расположение и обозначения участков нужно сопоставить с фактической конструкцией.

Особенно это важно, если платформу заменяли целиком или автомобиль ввезён с другого рынка. Данные по VIN помогают восстановить заводскую комплектацию, но состояние после прежних ремонтов устанавливают осмотром. Происхождение установленной платформы иногда важнее фотографии автомобиля до повреждения.

При несовпадении схемы и детали сначала выясняют причину, а не наносят состав по приблизительному контуру. Карта помогает определить нужную зону, но не превращает любую похожую площадку в место обязательной герметизации.

Что проверяют до нанесения состава

Герметик предназначен для предусмотренного стыка пригодных деталей. Повреждённый металл, неполное соединение или оставшийся очаг коррозии требуют своей оценки. Закрытая толстым слоем неровность ещё не означает, что конструкция восстановлена.

Осмотр должен различать состояние соединения и состояние защитных слоёв. Если участок сваривали, оценивают также соседнюю зону, затронутую подготовкой и нагревом. Общая последовательность раскрыта в материале о восстановлении защиты обратной стороны кузовного шва. Для L200 отдельная задача — не потерять конкретный контур за кабиной при переходе к сборке.

Карта стыков не заменяет инструкцию к материалу

Заводской рисунок отвечает на вопрос, где предусмотрена герметизация. Он не задаёт в этой поправке универсальную марку состава, толщину нанесения или время высыхания. Эти условия берут из подходящей ремонтной системы и технических данных материалов.

Нельзя соединять требования разных продуктов по принципу «сначала любой грунт, затем любой герметик». Для выбранного материала имеют значение основание, подготовка и допустимость последующей окраски. Цвет готовой полосы не доказывает её совместимость с покрытием.

Также не стоит подменять шовный герметик составом для скрытых полостей. Они решают разные задачи. Наличие воска рядом с соединением не подтверждает, что сам предусмотренный стык закрыт подходящим способом; наружная полоса герметика не показывает охват внутренних поверхностей.

Как сохранить возможность проверки

Если доступ во время ремонта открыт, полезно осмотреть и зафиксировать нужные участки до окончательной установки платформы или закрытия соседних зон. Снимки должны показывать место, а не только крупный план полосы без ориентиров. Иначе позднее невозможно понять, какой стык был обработан.

• Общий вид передней стенки позволяет определить участок платформы.
• Более близкий ракурс показывает непрерывность обработки нужного соединения.
• Отдельно фиксируют состояние нижней зоны и доступных боковых сопряжений.
• После сборки проверяют сохранность выполненной защиты в доступных местах.

Это не означает, что ради любого осмотра нужно обязательно снимать платформу. Сначала оценивают доступ, объём прежних работ и возможность получить достоверный обзор. Если часть зоны не видна, ограничение прямо учитывают; нельзя объявлять её проверенной по соседней поверхности.

Что нельзя перекрывать герметиком

Штатный дренаж и предусмотренные открытые пути отвода воды сохраняют. Цель не состоит в заполнении всех щелей, которые видны между деталями. Перед нанесением различают технологический стык и отверстие, которое должно оставаться свободным.

Грузовой отсек при этом не становится герметичной ёмкостью. Вода может попадать в него через открытый верх или другие предусмотренные особенности конструкции. Проверка защитного контура передней стенки не является обещанием водонепроницаемости всего кузова пикапа.

Как оценить завершённую работу

После сборки сопоставляют выполненные участки с применимой картой, проверяют доступные края покрытий и отсутствие повреждений от монтажа. Если появилась вода в неожиданном месте, локализуют путь её поступления. Нельзя считать любую влагу доказательством дефекта именно стенки за кабиной.

Важно: не закрывайте штатный водоотвод ради внешне сплошного покрытия. Европейскую карту Double Cab применяют только после подтверждения соответствия конкретной платформе и выполненному ремонту.
