Поршневой палец прихватило ещё при сборке: почему горячему шатуну дают остыть

Новый поршень с шатуном ещё не работал в двигателе, а палец уже движется туго или оставил задиры в бобышках. Одна из возможных причин связана не с первым запуском, а с проверкой прямо во время сборки. Если палец устанавливают в нагретую верхнюю головку шатуна с натягом, соединению нужно пройти предусмотренное охлаждение до оценки подвижности.

Motorservice описывает ситуацию, когда немедленное раскачивание поршня после установки вызывает повреждение. Нагретый шатун передаёт тепло пальцу, тот расширяется, а отверстия более холодного поршня пока не соответствуют этому временному состоянию. Желание сразу убедиться, что всё свободно, может само создать прихват.

Сначала определяют тип крепления пальца

В рассматриваемой конструкции палец удерживается в верхней головке шатуна посадкой с натягом. Нагрев шатуна используется как часть технологии сборки. Это отличается от свободно плавающего пальца, для которого предусмотрены свои сопряжения и осевые стопоры.

Наличие похожего поршня или совпадение диаметра не позволяет перенести порядок сборки с другого двигателя. Уточняют назначенное исполнение пальца, шатуна и поршня, а также последовательность операций. Если конструкция неизвестна, проверка «должен ли палец вращаться в шатуне» может изначально ставить неправильную задачу.

Почему температура меняет результат проверки

После соединения детали нагреты неодинаково. Верхняя головка шатуна была подготовлена нагревом, палец получает от неё тепло, а массив поршня прогревается иначе. Размеры меняются во времени, поэтому состояние сразу после установки не равно состоянию остывшей сборки.

Особенно важен зазор между пальцем и отверстиями бобышек поршня. При временном расширении пальца он может уменьшиться до состояния, в котором движение вызывает трение и повреждение поверхностей. Это не означает, что для исправления нужно заранее произвольно увеличить отверстия: сначала проверяют соблюдение установленной технологии.

Чем опасно «немного разработать» поршень

Покачивание рукой кажется мягким испытанием, поскольку двигатель ещё не запущен и больших рабочих нагрузок нет. Однако нагрузка приложена к сопряжению, которое в данный момент может не иметь нужного зазора. Повторяя движение через сопротивление, можно перенести материал и получить задир до попадания деталей в цилиндр.

После этого ожидание остывания не возвращает повреждённым поверхностям исходное состояние. Даже если движение стало легче, возникшие следы требуют оценки. Проверка должна ответить, пригодны ли палец и отверстия, а не только удалось ли добиться движения после нескольких попыток.

Какие сведения помогают установить причину

При повреждении нового комплекта восстанавливают последовательность сборки: как нагревали шатун, когда установили палец и через какое время начали двигать поршень. Важны применённое приспособление, положение деталей и предусмотренное состояние поверхностей при установке.

Эти сведения сопоставляют со следами, а не используют как готовое обвинение в неправильном нагреве. Тугой ход может иметь и другие основания: несоответствие деталей, дефект отверстия или нарушение геометрии. Температурная версия становится обоснованной, когда ей соответствуют конструкция, ход операции и результаты осмотра.

Измерения проводят в заданном состоянии деталей. Размер горячего пальца и размер остывшего отверстия нельзя без пояснений сравнить как окончательный рабочий зазор. Также проверяют, не изменена ли геометрия верхней головки шатуна и не получено ли повреждение при самом введении пальца.

Что оценивают на повреждённых поверхностях

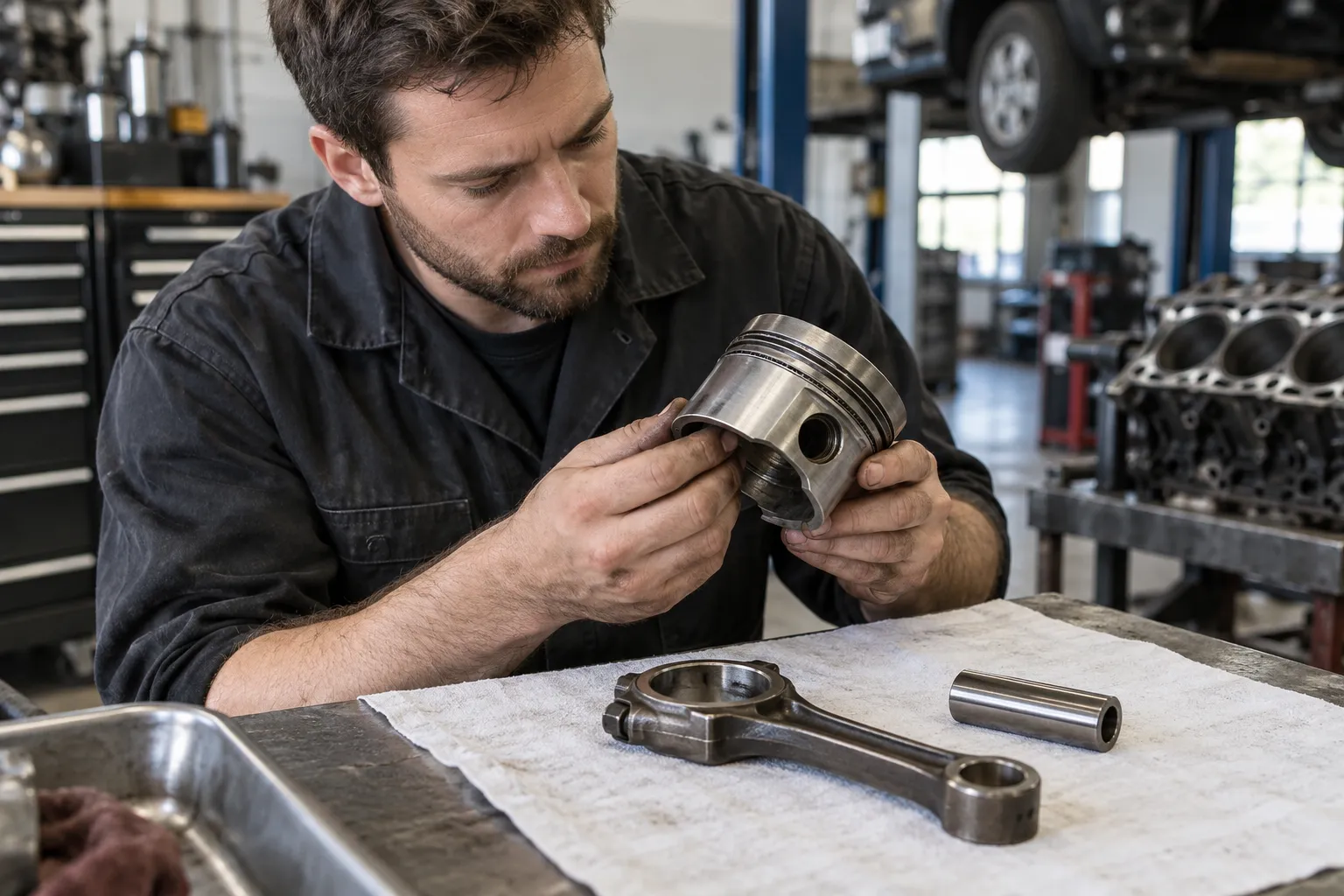

Осматривают обе бобышки, поверхность пальца и относящиеся к соединению участки шатуна. Отмечают расположение задиров, перенос материала и следы местного контакта. Проверка только одной удобной стороны способна пропустить повреждение второго отверстия.

Если детали уже установили и двигатель начал работать, характер последствий может усложниться. Но шум после запуска не позволяет задним числом доказать именно сборочный прихват. Различение источников описано в материале о стуке поршневого пальца и шатунного вкладыша. Здесь решающими остаются доступные поверхности и измерения.

При переборке двигателя оценка такого дефекта относится ко всему сопряжению. Замена одного пальца не подтверждает пригодность уже задранных бобышек, а новый поршень не исправляет повреждённую верхнюю головку шатуна.

Как организуют охлаждение и последующий контроль

Сборку размещают предусмотренным способом и не заставляют поршень двигаться в переходном температурном состоянии. Температуру нагрева, положение деталей и условия ожидания берут из документации конкретного двигателя и ремонтных компонентов. Универсальные минуты ожидания для любого шатуна здесь не подходят.

Открытое пламя не заменяет контролируемого нагрева. Не следует и пытаться ускорить процесс случайным охлаждением отдельных деталей: технология должна обеспечить нужную посадку без дополнительных повреждений. После предусмотренного остывания проверяют положение пальца, подвижность поршня и другие параметры, относящиеся к этой конструкции.

Если при контрольной проверке сохраняется заедание, сборку не считают готовой к установке. Сопротивление сначала объясняют измерением и осмотром. Расчёт на то, что двигатель сам притрёт соединение, особенно опасен для уже повреждённых поверхностей нового комплекта.

Важно: не разрабатывайте тугое соединение силой или запуском двигателя. При возникших задирах требуется дефектовка, даже если после охлаждения поршень снова начал двигаться.
