Поршень суппорта имеет уступ: почему после ремонта проверяют его угловое положение

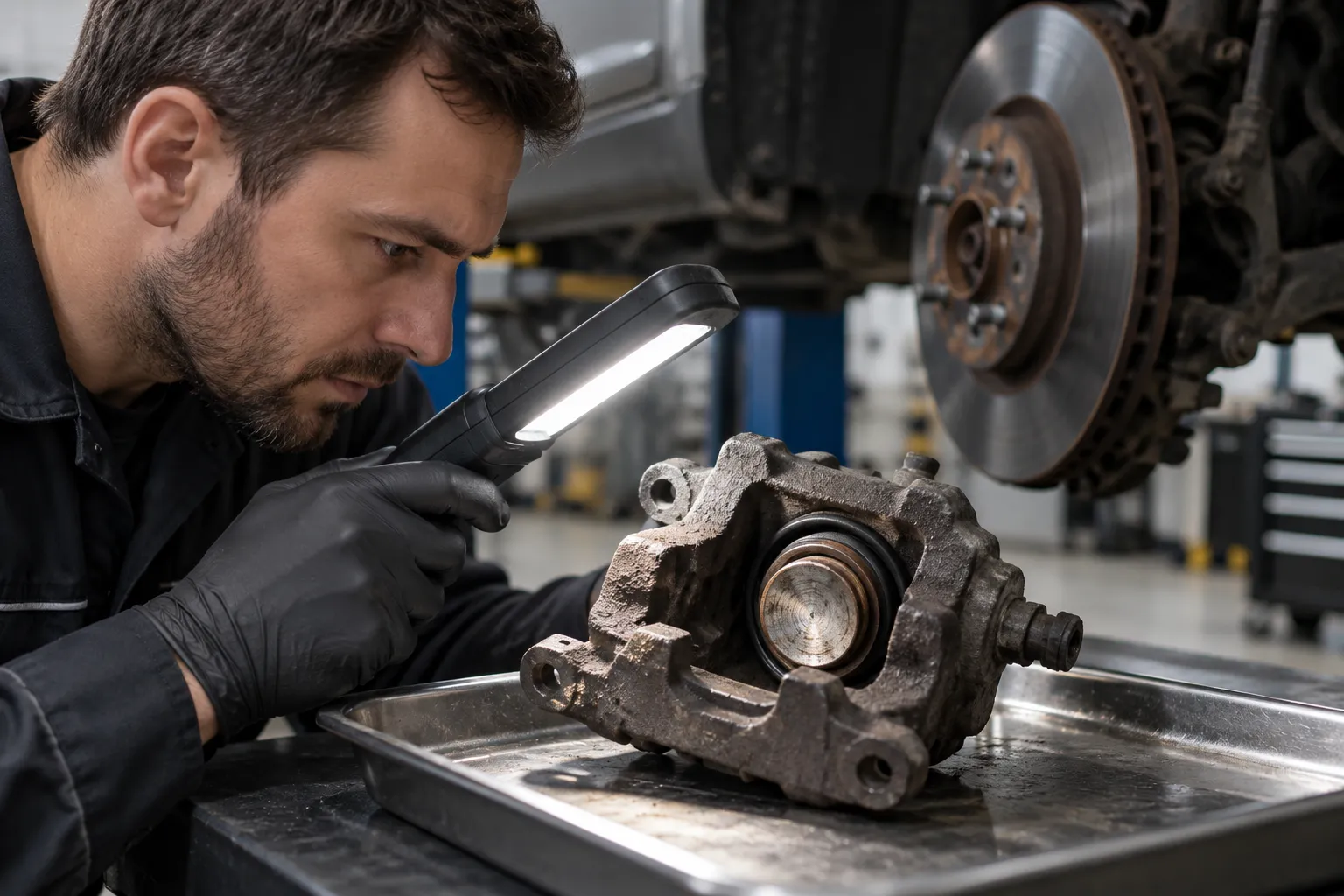

Суппорт перебран, поршень перемещается, тормозная жидкость не подтекает. Кажется, что проверить больше нечего. Но у отдельных конструкций на торце поршня есть уступ, положение которого относительно суппорта задаётся при сборке. Круглая наружная поверхность не делает такой поршень одинаковым при любом повороте вокруг своей оси.

Эта проверка относится только к суппортам с ориентируемым уступом и предусмотренной изготовителем процедурой установки. Она не нужна автоматически каждому тормозному механизму и не является способом лечить любой скрип после замены колодок.

Что меняется при повороте круглого поршня

Цилиндрическая часть поршня работает в своём посадочном месте, а его торец обращён к колодке. Если контактная кромка выполнена с уступом, торец уже несимметричен. При вращении поршня наружный диаметр остаётся тем же, но положение этой особенности относительно колодки и корпуса меняется.

Именно поэтому проверка размеров не отвечает на вопрос об ориентации. Измеренный диаметр может соответствовать требуемому, поршень может не иметь видимых повреждений, а его поворот после сборки всё ещё нуждаться в контроле. Нельзя оценить пространственное положение детали только по тому, что она вошла в цилиндр.

В каталоге сервисного оборудования ATE отдельно описаны приспособление для поворота поршня с уступом и угловой шаблон. Само наличие такой операции подтверждает, что установка по углу — самостоятельная часть работы для соответствующих конструкций. Каталог при этом не заменяет инструкцию конкретного суппорта.

Герметичность, движение и угол проверяют отдельно

Отсутствие течи характеризует уплотнение, а оценка перемещения помогает обнаружить заедание. Ни один из этих результатов не указывает, куда развёрнут уступ. Поэтому фраза «поршень свободный, значит всё собрано правильно» в отношении ориентируемой конструкции неполна.

Так же неполон осмотр одного пыльника. Он защищает рабочую зону снаружи, но его целостность не служит отметкой угла установки. Для проверки ориентации рассматривают именно предусмотренные опорные поверхности и положение уступа, а не случайный шов резины или удобную грань корпуса.

Различать нужно и два вида поворота. В некоторых задних суппортах вращение связано с возвратом механизма стояночного тормоза. Здесь же речь о заданном положении асимметричного торца. Одинаковое движение инструмента не означает одинаковой цели и не позволяет переносить один способ работы на другой узел.

Для чего служит шаблон и почему важен его размер

ATE приводит шаблоны для установки на 20 градусов и несколько исполнений для разных диаметров поршня. Инструмент поворота позволяет изменить положение, а шаблон — проверить его. Эти функции дополняют друг друга: возможность захватить поршень ещё не даёт правильного угла.

Подходящий размер шаблона нужен, чтобы его опорные части соответствовали проверяемой детали. Приспособление, которое просто помещается рядом, нельзя считать подходящим по этому единственному признаку. Проверяют назначение инструмента и конструкцию суппорта, а затем используют указанную изготовителем базу отсчёта.

Без этой базы число градусов практически бесполезно. Угол всегда измеряется между определёнными направлениями. Если выбрать произвольную линию корпуса или мысленно перевернуть изображение из инструкции, внешне аккуратная установка может не соответствовать нужному положению.

Фотография другого суппорта тоже не заменяет схему. На ней может быть противоположная сторона автомобиля, иное исполнение или другое направление съёмки. Сравнивать следует установленный узел с применимой документацией, а не воспроизводить поворот детали по наиболее похожей картинке.

Если после очистки форма торца стала видна лучше, это повод уточнить исполнение, а не самостоятельно придумывать ему ориентацию. Следы предыдущей установки тоже не заменяют заводскую схему: неизвестно, проверяли ли угол при прошлом ремонте.

Что уточняют перед окончательной сборкой

Сначала определяют исполнение суппорта и убеждаются, что видимая форма торца действительно требует ориентированной установки. Затем находят требуемый угол и способ отсчёта, подбирают предусмотренный инструмент. Контроль по шаблону выполняют вместе с остальными проверками сборки, не подменяя им состояние уплотнений или рабочей поверхности.

При ремонте тормозного суппорта такой дополнительный контроль имеет смысл именно там, где его требует конструкция. Он не означает, что каждому поршню нужно назначить один и тот же поворот после переборки.

Если обнаружены коррозия или повреждения деталей, правильный угол не делает их пригодными. Вопрос о возможности восстановления решают по дефектовке; он отдельно разобран в статье о выборе между ремонтом суппорта и заменой.

Для оценки результата полезно разделить два утверждения: «положение уступа проверено по инструкции» и «причина жалобы установлена». Первое описывает качество сборки определённого узла. Второе требует подтверждения неисправности; один каталог шаблонов не позволяет объяснить им любой писк, вибрацию или неравномерное торможение.

Угол 20 градусов не является универсальной настройкой всех суппортов. Поворачивать неизвестный поршень плоскогубцами или выбирать положение на глаз вместо применимой инструкции нельзя.
