Податчик ремня безопасности в купе не выдвигается: что проверяют кроме катушки

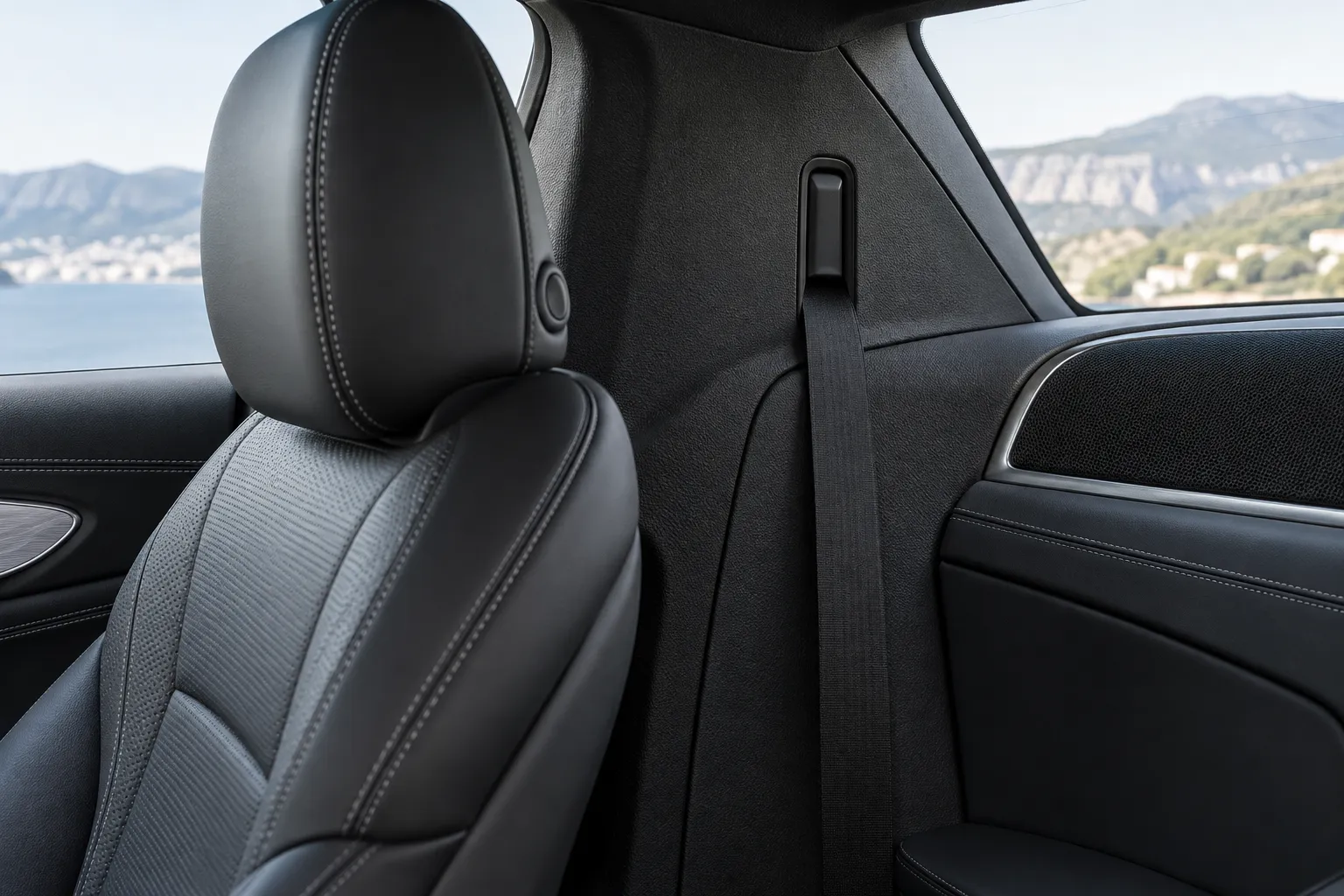

В купе верхняя точка ремня часто находится далеко позади плеча. Штатный податчик приближает ленту, чтобы к ней было удобнее дотянуться. Когда рычаг перестаёт выходить или проходит мимо ремня, неисправность не обязательно связана с катушкой: у вспомогательного механизма есть собственные условия запуска, привод и захват.

Податчик не заменяет ремень, замок или преднатяжитель. Исправное движение рычага не подтверждает всю пассивную безопасность, а его отказ сам по себе не объясняет, почему лента плохо втягивается. Эти функции оценивают отдельно, даже когда они находятся рядом за одной облицовкой.

Сначала уточняют ожидаемый алгоритм

Условия выдвижения и возврата зависят от модели. Например, руководство Mercedes-Benz C-Class Coupe соответствующего года связывает работу с дверью и состоянием ремня, а также описывает возврат при складывании спинки. Для пассажирской стороны могут учитываться дополнительные условия. Нельзя считать, что рычаг обязан выходить после любого нажатия кнопки при любой посадке.

Сравнивают реальную последовательность с руководством: дверь закрыта, спинка в рабочем положении, ремень находится в нужном состоянии, функция не завершила предусмотренный цикл. Если условия не выполнены, молчащий исправный механизм может внешне выглядеть так же, как неисправный мотор.

Три характерных варианта отказа

• Рычаг совсем не начинает движение.
• Рычаг выходит, но не захватывает ленту или останавливается раньше.
• Ремень подан, однако механизм не возвращается в убранное положение.

Отдельно отмечают шум, перекос и разницу между сторонами. Сравнение с другой стороной полезно только при учёте различий алгоритма: пустое пассажирское кресло не всегда должно повторять поведение водительского. Важнее установить, какую команду система должна выполнять в конкретной ситуации.

Если рычаг проходит мимо ремня

Проверяют видимый путь ленты, отсутствие перекрута и её исходное положение. Ремень, который после отстёгивания остаётся лежать на кресле, может не оказаться там, где его должен подхватить механизм. Тогда разбор податчика без оценки возврата ленты не решит исходную проблему.

Причины плохого возврата вынесены в материал о втягивании ремня. Если же лента занимает правильное положение, осматривают сам захват, его геометрию и крепление. Сломанный направляющий элемент не восстанавливается смазкой катушки.

Рычаг молчит: команда или электрическая цепь

При соблюдённых условиях проверяют доступные статусы двери, замка ремня и других входов, используемых именно этой системой. Закрытая физически дверь и прочитанное блоком состояние должны совпадать. Если управление видит другое состояние, сначала выясняют его причину, а не принудительно запускают привод перемычкой.

Далее по схеме оценивают питание и управление мотором. Присутствие напряжения без нагрузки не всегда отвечает на вопрос о работоспособности цепи при движении. Измерения выполняют на установленных контактах, не перебирая неизвестные разъёмы возле элементов SRS.

Когда слышен мотор, но движение неправильное

Осматривают путь рычага, направляющие и передачу движения в доступном объёме. Необходимо разделить свободное вращение привода без нормальной передачи и остановку из-за сопротивления. Треск, повторная остановка в одной точке и перекос помогают выбрать место проверки, но не определяют по звуку единственную деталь для замены.

Если отказ появился после снятия боковой облицовки, проверяют её посадку и зазоры. Даже исправный механизм может упираться в смещённую деталь. При доступе сохраняют штатную укладку ремня и проводки, чтобы исправление податчика не создало трение ленты в другом месте.

Почему важен возврат после подачи

Успешное выдвижение — только половина цикла. Рычаг должен уйти в предусмотренное положение при соответствующих условиях и не мешать ремню, двери или проходу назад. В руководстве упомянутого купе отдельно требуется убранное положение механизма во время движения; это следует сверять с указаниями конкретного автомобиля.

Если податчик застрял и мешает правильному пристёгиванию, место не используют до устранения причины. Не вдавливайте рычаг силой и не фиксируйте его стяжкой без предусмотренной изготовителем процедуры.

Связь со складыванием переднего кресла

В купе нужно сохранить свободный проход назад и работу спинки. Состояние кресла может участвовать в разрешении подачи, а механическое движение — влиять на расположение ленты. Поэтому после ремонта проверяют не только неподвижное кресло, но и допустимый цикл доступа ко второму ряду.

Самопроизвольное отклонение спинки рассматривается отдельно в статье о неисправности механизма наклона. Податчик не должен компенсировать неправильное положение кресла, а ремонт замка спинки не подтверждает автоматически исправность подачи.

Что должно быть проверено после работы

Оценивают штатный запуск, уверенный захват, подачу и возврат без заедания. Затем убеждаются, что ремень свободно вытягивается и втягивается по своему алгоритму, не перетирается и не попадает в дверь. Проверяют соответствующие условия управления, а не только один запуск снятого моторчика на столе.

Для электрической части на сайте ВИСТ доступна диагностика электрики. Перед обращением полезно указать сторону отказа и этап цикла: «не выходит», «не берёт ремень» или «не убирается». Такая формулировка сразу отделяет вспомогательный привод от самостоятельной неисправности ленты и катушки.
