Передняя крышка 4N15 на Pajero Sport III: почему новая запчасть может иметь на одно уплотнение меньше

При ремонте 4N15 сняли переднюю крышку, сравнили её с новой и обнаружили: на старой предусмотрены два кольца, а на новой нет одной из канавок. Такое отличие не обязательно означает ошибочную запчасть. В бюллетене MSB-20EXL11-001 Mitsubishi описала изменение корпуса цепного привода с Type A на Type B, у которого количество канавок и колец уменьшено.

Рассматриваем эту особенность при ремонте дизельных Pajero Sport III с 4N15, в том числе автомобилей 2017–2021 годов, получающих сервисную деталь более позднего исполнения. Применимость к конкретной машине проверяют по каталогу. Бюллетень также охватывает соответствующие L200, но не делает любую крышку с обозначением 4N15 взаимозаменяемой без проверки.

Что именно изменил изготовитель

В таблице бюллетеня старое исполнение Type A описано с двумя канавками и двумя O-ring. Новое Type B — с одной канавкой и одним кольцом. Для производственного изменения указан февраль 2020 года, а поставка нового корпуса как сервисной детали предусмотрена с конца февраля 2020 года.

Поэтому дата выпуска автомобиля и вид установленной сейчас крышки могут различаться. На более ранний двигатель при ремонте могла попасть подходящая обновлённая деталь. И наоборот, сама дата обращения за запчастью ещё не доказывает её исполнение: нужно посмотреть корпус и проверить его номер.

Почему сначала подтверждают место течи

Поводом снять крышку часто становится масло в передней части двигателя. Но по одному мокрому участку нельзя выбрать между стыком крышки, соседним соединением и сальником. Сначала прослеживают появление свежей жидкости и определяют, какое уплотнение действительно негерметично.

Если прежде меняли сальник, полезна статья о повторной течи сальника коленвала. Вращающееся уплотнение и неподвижный стык корпуса требуют разных проверок. Обновлённая конструкция крышки сама по себе не доказывает, что именно старая крышка стала причиной утечки.

При разборке оценивают состояние корпуса и сопрягаемых поверхностей. Заводское изменение количества колец не объясняет трещину, повреждённую посадку или следы прежнего неправильного монтажа. Эти дефекты остаются самостоятельными основаниями для решения о ремонте.

Важное уточнение для старого Type A

Бюллетень не ограничивается рисунком нового корпуса. В нём отдельно отмечено конкретное дополнительное кольцо старого Type A: после снятия его разрешено не устанавливать вновь. Изготовитель поясняет, что отсутствие этого кольца в указанном месте не ухудшает качество и работу изделия.

Следовательно, правило «старая крышка всегда требует два новых кольца» тоже неточно. Нужно определить именно обозначенную в исправлении позицию. Это исключение не относится ко всем уплотнениям корпуса и не разрешает убрать оставшееся кольцо из другой канавки. Внешне похожие резиновые детали не имеют одинаковой функции только из-за формы.

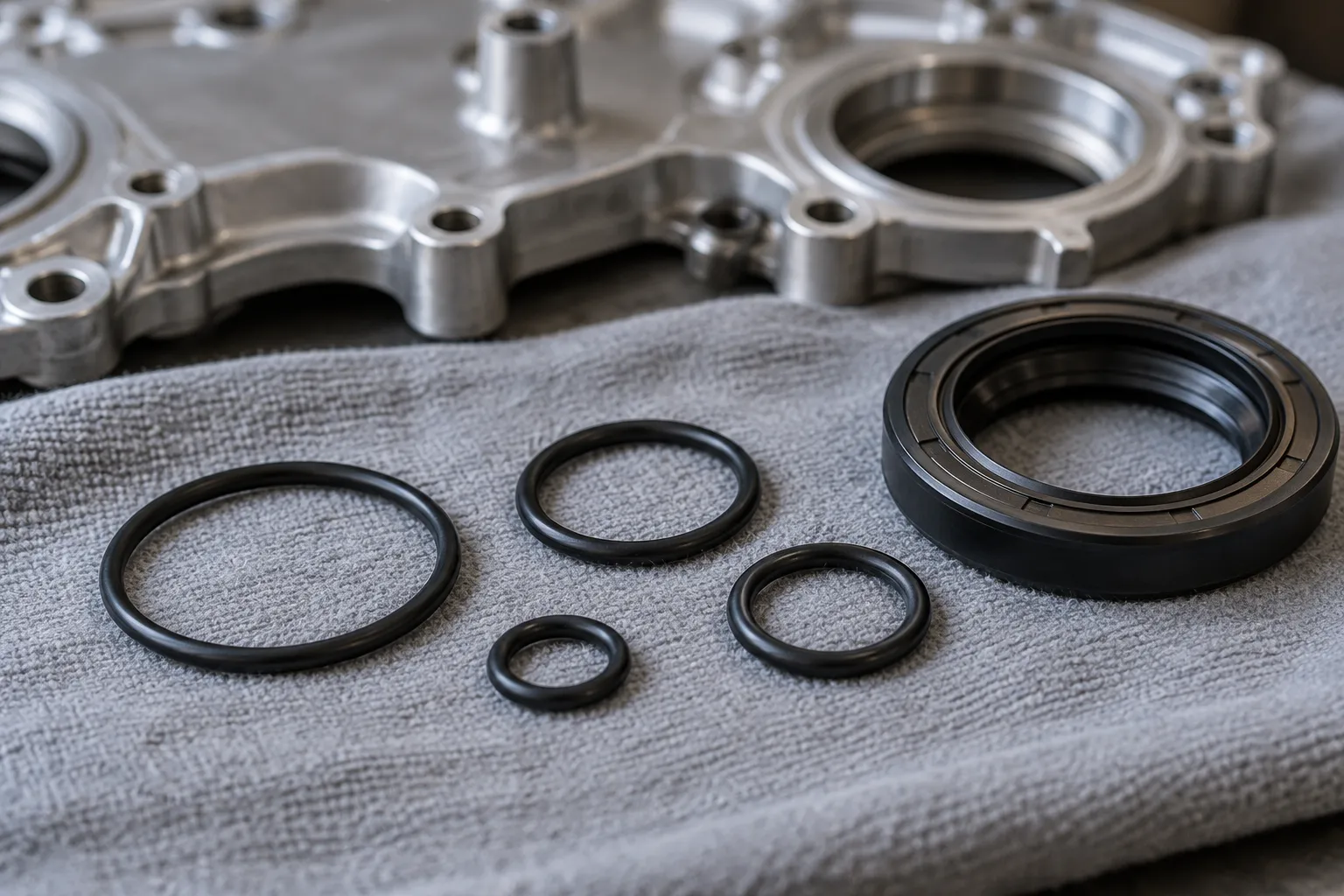

Что сверяют у полученной запчасти

• Каталожную применимость корпуса к установленному двигателю.
• Фактическое исполнение Type A или Type B.
• Расположение оставшихся канавок и соответствующих уплотнений.
• Состояние посадочных поверхностей и направляющих.

Полезно сохранить номер новой детали и сравнить её с заводским изображением до начала сборки. Если на корпусе нет канавки, сначала проверяют, предусмотрено ли это изменением конструкции. Не следует вырезать посадку самостоятельно или пытаться зажать лишнее кольцо между плоскостями ради сходства со старой крышкой.

При расхождении номера, формы и документации сборку останавливают до выяснения. Бюллетень подтверждает существование двух исполнений, но не заменяет подбор конкретной детали. Такой подход позволяет отличить штатное обновление от действительно неподходящего корпуса.

При согласовании ремонта дизельного двигателя по течи передней крышки сначала подтвердите её источник, затем подбирайте уплотнения по фактически устанавливаемому исполнению детали.

Герметик не заменяет отменённую канавку

Для корпуса предусмотрена своя схема герметизации. Дополнительный валик материала в месте отсутствующего кольца не является частью указанного изменения. Нанесение «на всякий случай» меняет условия сборки и не подтверждает лучшую герметичность.

При установке важно, чтобы предусмотренное кольцо правильно находилось в канавке и не сместилось при совмещении крышки с направляющими. В инструкции отдельно указано: если нанесённый герметик при монтаже коснулся посторонней детали, его нужно нанести заново перед установкой. Это контроль подготовки и аккуратности, а не повод увеличивать количество материала.

Почему запуск сразу после установки не завершает ремонт

Для описанной процедуры Mitsubishi задаёт выдержку после монтажа: не менее часа до запуска двигателя и воздействия масла или воды на область нанесения герметика. Это условие относится к соответствующей операции и применимому составу. Его учитывают вместе с монтажной схемой, а не заменяют проверкой «двигатель завёлся, значит всё хорошо».

Также восстанавливают детали, снятые для доступа, и проверяют затронутые соединения. Работа с передним корпусом включает соседние узлы, поэтому после сборки важно различать течь самой крышки и след от другого разъединённого участка. Остатки прежнего масла удаляют подходящим способом, чтобы они не скрывали новые следы.

Как оценивают результат

После соблюдения условий сборки проверяют герметичность в предусмотренных режимах и возвращаются к исходному месту утечки. Если след появился вновь, его локализуют, а не объясняют автоматически «недостающим кольцом». Для дальнейшей проверки полезны номер корпуса, его исполнение и установленный набор уплотнений.

Важно: исключение одного указанного кольца не разрешает удалять другие уплотнения. Не добавляйте герметик вместо отсутствующей по конструкции канавки: схему сборки выбирают по фактической детали и заводскому исправлению.
