Педаль сцепления Subaru щёлкает вместе с моторным щитом: когда лопнули сварные точки кронштейна
Источник щелчка иногда находится в соединении педального кронштейна с кузовом. Для отдельных Subaru предусмотрен осмотр с обеих сторон перегородки.
При нажатии сцепления в салоне Subaru слышен щелчок или хруст, а вместе с педалью заметно двигается её крепление. В такой ситуации источник может находиться не в оси педали и не в гидроприводе. У отдельных автомобилей проверяют сварные соединения кронштейна с перегородкой кузова.
Subaru описывает этот случай в бюллетене 12-184-15 для Impreza, WRX и STI с механической коробкой 2008–2009 и раннего 2010 модельного года. Сам по себе звук не доказывает разрушение сварных точек, но сочетание звука с перемещением крепления требует проверки силового соединения.
Почему важны модельный год и VIN
Производственное изменение кронштейна введено 17 августа 2009 года. В документе указаны начальные VIN изменённого исполнения: AH503622 для четырёхдверных Impreza и WRX, AG805890 для пятидверных Impreza и WRX, AL805961 для STI.
Эти границы используют вместе с данными конкретного автомобиля и применимостью бюллетеня. Они не означают, что любой более ранний экземпляр обязательно повреждён, а любой другой автомобиль с похожим звуком исправен. Указанный модельный год также нельзя подменять одним годом регистрации.
Проверка исполнения нужна до выбора способа восстановления. Внешне похожая педаль не подтверждает одинаковую конструкцию кронштейна, толщину деталей или расположение соединений. Поэтому ремонтное решение не переносят на другую Subaru по фотографии салона.
Как отличают трение педали от движения её опоры
При трении оси или втулки звук может возникать непосредственно в подвижном соединении педали. В рассматриваемом случае наблюдают другое: под усилием изменяется положение кронштейна относительно перегородки или изгибается металл возле крепления. Педаль нагружает опору, и повреждённое соединение отвечает щелчком.
Полезно установить точное место звука и сопоставить его с движением деталей. Замена главного цилиндра не восстанавливает сварные точки, если источник находится в кузовном креплении. Смазка доступной оси тоже не возвращает жёсткость соединению металла.
Общий порядок различения педального узла и гидропривода разобран в статье о скрипе педали сцепления в салоне. Для указанной Subaru к нему добавляется адресный осмотр крепления с двух сторон перегородки.
Первая зона — сварные точки под водосборником
Со стороны моторного отсека нужные соединения закрыты деталями области под ветровым стеклом. По бюллетеню доступ получают после предусмотренного снятия элементов стеклоочистителя и облицовки. Осматривают открывшиеся точки на перегородке и окружающий металл на трещины или разрывы.
Это не поиск случайного повреждения герметика. Требуется понять, сохраняет ли целостность само соединение металла. Различие между наружным покрытием и структурным дефектом объясняется в материале о трещине по кузовному шву.
Отрицательный результат первой проверки не завершает осмотр. Документ Subaru прямо предусматривает переход ко второй зоне независимо от того, найдены ли повреждения со стороны водосборника. Недоступные из этой позиции соединения нельзя признать исправными по соседним видимым точкам.

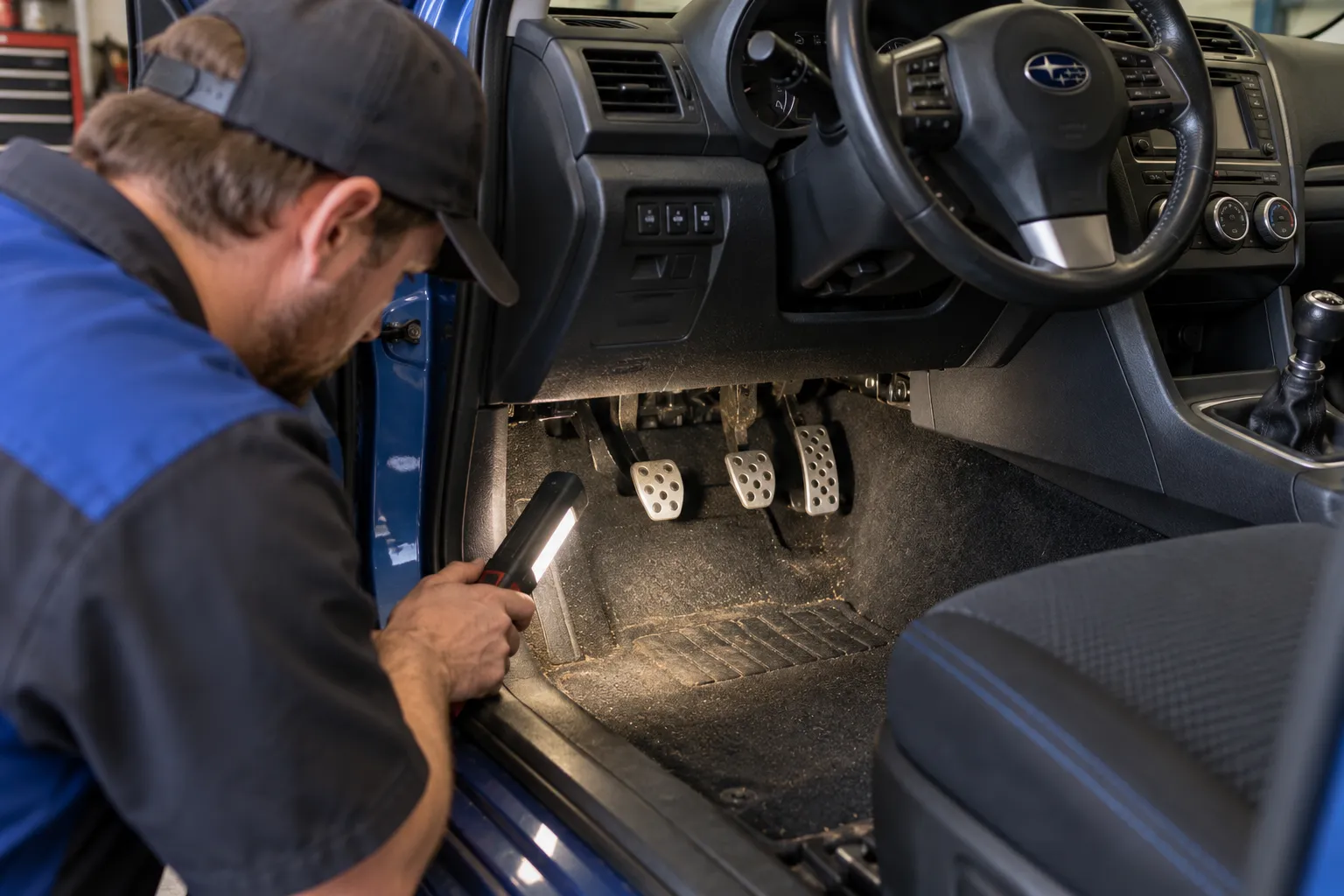

Вторая зона — кронштейн за панелью приборов
После получения доступа из салона проверяют кронштейн, монтажную лапку и сварные точки сверху и снизу. Важен не только сам шов, но и металл вокруг него. Повреждение в одной зоне не исключает ослабления другой части крепления.
Если видимая трещина не обнаружена, ещё раз локализуют звук и ощущаемое движение при работе педалей. Бюллетень допускает усиление при подтверждённом источнике в кронштейне или его сварных соединениях даже без видимого разрыва. Поэтому правило «нет заметной трещины — ремонт исключён» здесь неверно.
Обратная граница столь же существенна: если звук исходит не от этого крепления, сварочная процедура по данному бюллетеню не обоснована. Нужно искать другую причину, а не усиливать исправный узел ради самого факта скрипа.
Что входит в восстановление соединения
При подтверждённой проблеме требуется восстановить связь кронштейна с перегородкой, а не просто закрыть видимую щель. Для восстановления такого соединения могут потребоваться сварочные работы кузова. Конкретная схема определяется конструкцией и указаниями производителя.
Подготовка включает достаточный доступ к нужным участкам и защиту салона, проводки и внутренней поверхности ветрового стекла. Искры при зачистке и сварке способны повредить соседние материалы. Возможность поднести инструмент к одному краю ещё не означает, что место подготовлено для правильного восстановления.
Заводской документ различает обработку основных соединений и верхней монтажной лапки, а также ограничивает избыточное тепловложение. Поэтому нельзя произвольно проваривать всю доступную границу непрерывно или считать одинаковыми все участки кронштейна.
После восстановления проверяют работу обеих педалей — сцепления и тормоза — и отсутствие ненормального движения крепления. Затем восстанавливают защитные покрытия на ремонтируемых участках и с соответствующей стороны водосборника. Это завершает работу с металлом, который был открыт при ремонте.
Не приваривайте доступный край вслепую и не принимайте любой скрип за трещину кузова. При изменении хода педали или заметной подвижности крепления прекратите эксплуатацию до оценки состояния узла.
