Пальцевая сцепка грузовика с дышлом: где измеряют износ пальца, втулки и сцепной петли

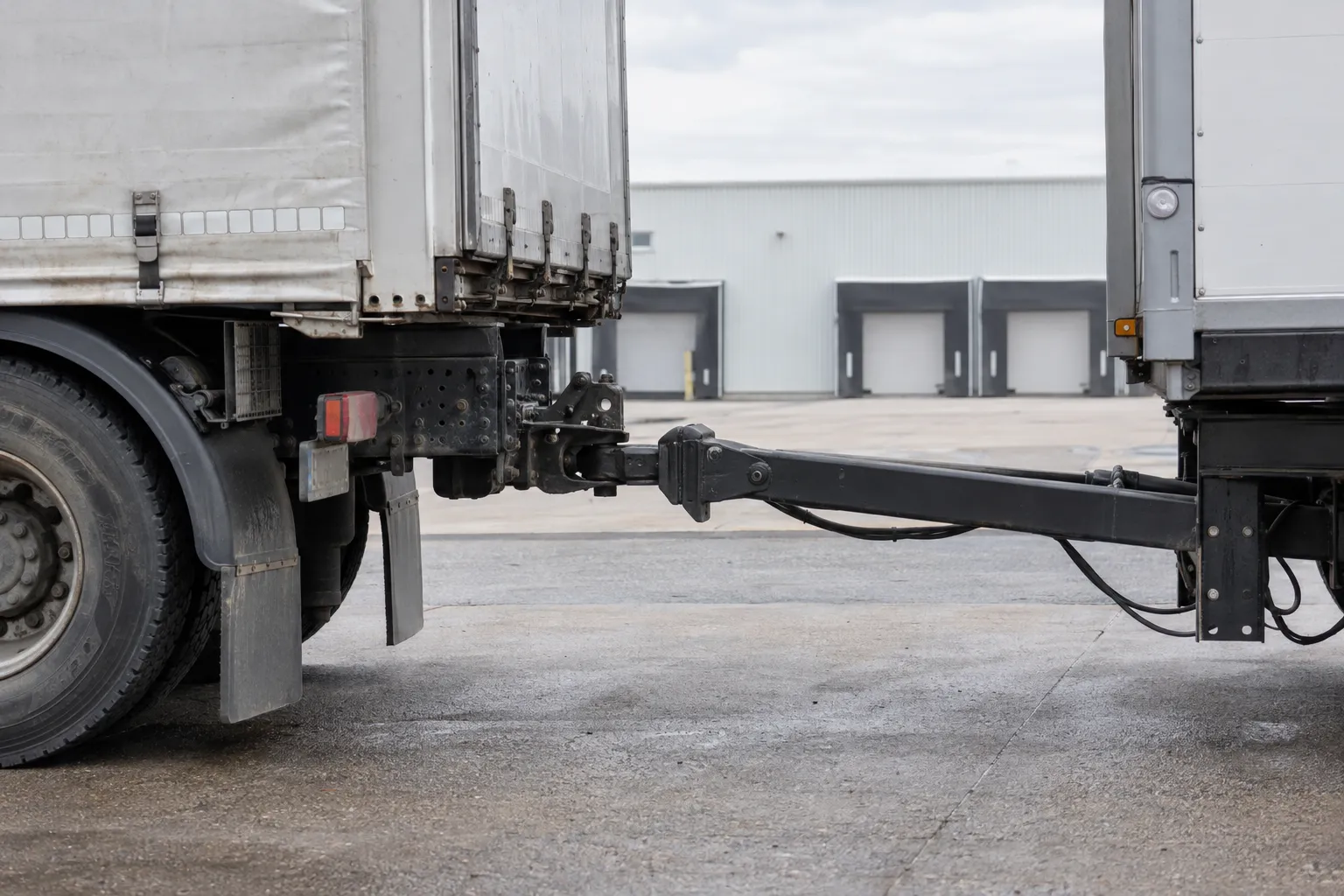

При трогании автопоезда слышен удар в области сцепки, а на неровностях появляется стук. Если прицеп соединён дышлом через пальцевое устройство, причина может находиться в паре палец–петля, направляющих, опоре или креплении всего корпуса. Замена одной заметно потёртой детали не всегда устраняет проблему.

Сначала устанавливают, какие части смещаются относительно друг друга. Слова «болтается фаркоп» недостаточно: они не отделяют рабочее движение соединения от недопустимого износа и ослабленного крепления.

Уточняют конструкцию сцепки

JOST разделяет сцепные устройства ROCKINGER для дорожных коммерческих автомобилей и другие применения. Дышло должно работать с предназначенным для его петли устройством. Поэтому внешне похожий палец или подходящий по одному размеру комплект нельзя считать совместимым без проверки.

Записывают модель корпуса и обозначение ответной петли. Если надстройку или прицеп меняли, учитывают фактическую комплектацию. Документы на прежний узел не подтверждают применимость уже установленной детали.

Три места относительного движения

• Петля относительно сцепного пальца.
• Палец и связанные элементы внутри механизма.
• Корпус сцепки относительно своей опоры и поперечины.

Каждое место проверяют отдельно по безопасной процедуре. Движение всего корпуса нельзя исправить подбором более плотной петли. И наоборот, неподвижное крепление к поперечине не подтверждает нормальное состояние внутренних сопряжений.

Измерение важнее внешнего блеска

В инструкции ROCKINGER RO 400 отдельно описаны контроль пальца, нижней втулки, опорного кольца и подвижности головки. Для отдельных элементов предусмотрены собственные измерения и контрольные приспособления. Это пример раздельной оценки, а не один универсальный допуск «люфта сцепки».

Рабочая поверхность может выглядеть ровной, но её фактическая геометрия требует проверки. Сравнивают результат с требованиями применимого исполнения. Число из руководства другой серии не становится допустимым только потому, что устройства одного производителя.

Почему оценивают и петлю

Сопряжение образуют две стороны. Новый палец не восстанавливает размер и состояние изношенной ответной части. Поэтому осмотр одной сцепки на автомобиле без оценки петли прицепа даёт неполную картину.

Следы контакта сопоставляют с фактическим положением деталей. Необычный износ требует выяснить, почему нагрузка приходилась на этот участок. Вывод «всё от возраста» не объясняет перекос или повреждение опоры.

Опорное кольцо и направляющая

Эти элементы нельзя считать малозначимыми только потому, что палец выглядит массивнее. В указанной инструкции RO 400 износ опоры связан с положением петли, а повреждение нижней втулки — с риском нарушения закрытия. Их проверка входит в оценку работоспособности узла.

Нанесение новой смазки не восстанавливает потерянную геометрию. После очистки специалист определяет, что требует обслуживания, а что достигло недопустимого состояния. Средство и точки смазывания выбирают по исполнению, не по привычке к другой сцепке.

Когда стук появляется только с одним прицепом

Такое наблюдение помогает выбрать направление проверки, но не заменяет измерений. Сравнивают обозначения петель, состояние их рабочих поверхностей и положение дышла. Важно установить, действительно ли меняется сопряжение, а не только загрузка или дорожные условия.

Если после замены прицепа звук исчез, прежнюю петлю не признают исправной или неисправной заочно. Её результат записывают отдельно от результата проверки пальца: две оценки позволяют понять, какая сторона соединения требует восстановления.

Что говорит запирание

Положение рукоятки и индикатора оценивают в предусмотренной последовательности. Один звук защёлкивания ещё не подтверждает полное соединение. Если штатная проверка не пройдена, движение не начинают ради того, чтобы детали «сели на место».

При этом полное запирание не отменяет контроль износа. Это разные вопросы: соединён ли механизм правильно сейчас и пригодны ли его рабочие поверхности. Успех одной проверки не закрывает другую.

Почему нельзя устранять всё затяжкой

Затяжка крепежа по процедуре и попытка зажать рабочую подвижность — разные действия. До вмешательства определяют назначение соединения. Произвольное усилие может скрыть стук, не восстановив требуемую работу.

Не применяют сварку, случайные втулки и прокладки для компенсации неизвестного зазора. Способ ремонта должен быть предусмотрен для конкретного изделия. С недопустимым износом или неполным запиранием состав не используют.

Отличие от шарового фаркопа

У легкового съёмного шара есть своё посадочное гнездо и замок штанги. Их проверка описана в статье о люфте съёмного шара. Здесь другой силовой узел, поэтому переносить его регулировки и способы обслуживания нельзя.

При общей раскачке также оценивают автопоезд шире одного соединения. Смежный материал о распределении груза, шинах и сцепке помогает разделить эти наблюдения, но не заменяет измерения пальцевого устройства.

Завершённая проверка должна назвать конкретное сопряжение и критерий его оценки. После восстановления снова подтверждают совместимость и штатное запирание, а не ограничиваются исчезновением звука на короткой поездке.
