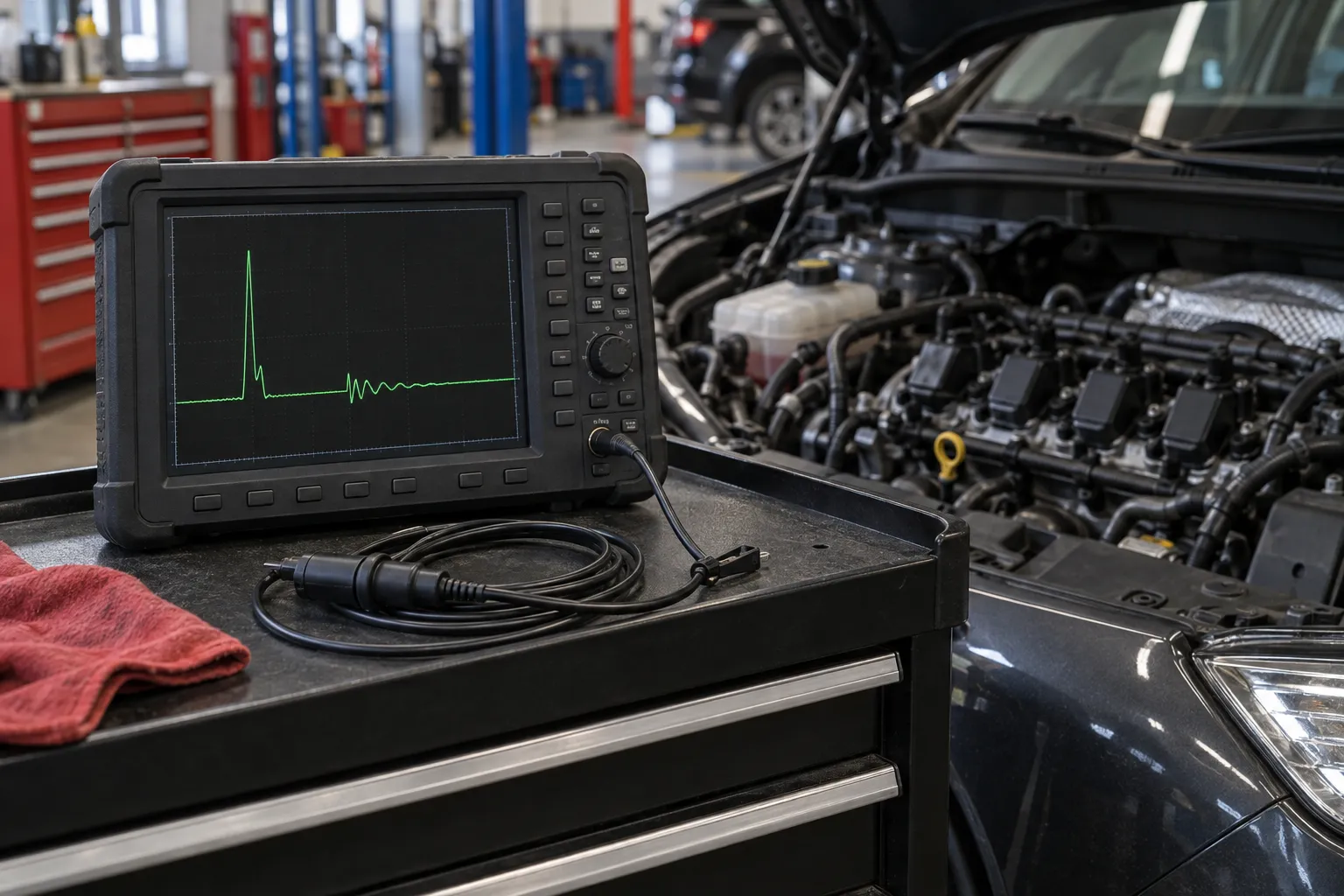

Осциллограмма зажигания: что означают напряжение пробоя и время горения искры

На диагностике показали график зажигания и сообщили, что у одного цилиндра высокий пик. Это уже означает неисправную катушку? Нет: форма сигнала отражает работу связанной системы и условия образования искры. Для вывода нужно понимать, что измеряли, как подключили прибор и в каком режиме работал двигатель.

Осциллограмма полезна тем, что показывает процесс во времени. Она дополняет коды и счётчики пропусков, но не превращает любое отличие линии в готовый диагноз. Особенно важно не путать измеренный сигнал с картинкой из другого двигателя.

Что называют вторичной цепью

В этой части системы высокое напряжение используется для образования искры на свече. Конструкция может включать высоковольтные провода либо катушку непосредственно над свечой. От устройства зависит способ безопасного съёма сигнала.

Pico Automotive описывает применение подходящих датчиков и выделяет на графике пробой, время горения и последующие колебания. На разных системах форма и полярность могут отличаться, поэтому сначала устанавливают тип зажигания и назначение выбранного канала.

Почему важен способ подключения

Прибор должен получать сигнал через предназначенный для этой задачи адаптер или датчик. Не всякая линия, отображаемая рядом с катушкой, является точным измерением абсолютного напряжения на свече. Для некоторых способов съёма особенно важно сопоставимость положения датчика.

Если его переместили между цилиндрами, изменив условия, разница амплитуды может относиться к измерению. Поэтому диагност учитывает настройку, масштаб и способ регистрации. Красивый график без этих сведений трудно использовать для повторной проверки.

Во вторичной цепи высокое напряжение: нельзя подключать обычный щуп напрямую или держать снятую катушку рукой ради проверки искры. Используют предусмотренное оборудование и безопасную процедуру.

Пик пробоя: что он означает

Начальный участок связан с созданием условий для пробоя искрового промежутка. Требуемое напряжение зависит не только от катушки. Значение имеют условия в цилиндре и состояние искрового пути, поэтому выражение «пик выше — катушка хуже» слишком упрощённое.

Сначала сравнивают сигналы в одинаковом режиме. Если свеча отличается по зазору или есть нарушение изоляции, это также учитывают. Замена катушки без оценки связанного участка может не устранить исходное отличие.

Участок горения искры

После пробоя на графике рассматривают поддержание разряда и его длительность. В учебном примере Pico изменение зазора свечи меняет время горения. Этот пример показывает связь параметров, но не задаёт универсальное нормальное время для всех двигателей.

Нельзя оценивать длительность отдельно от остального сигнала и режима. Короткий участок требует проверки причин, а не автоматического заключения о конкретной детали. Если условия изменились, сравнение с прошлым измерением может быть некорректным.

Остаточные колебания

После основного разряда виден последующий участок сигнала, который также используется при анализе. Его рассматривают вместе с началом и горением. По одной выбранной части нельзя уверенно описать всё состояние системы.

Форма зависит от конструкции и регистрации, поэтому число заметных колебаний с чужой картинки не становится универсальным критерием. Если есть подходящая эталонная запись, проверяют совпадение оборудования и условий её получения.

Почему холостой ход не закрывает жалобу при разгоне

Условия формирования искры меняются с режимом двигателя. Если перебои появляются только при нагрузке, спокойная работа на месте проверяет лишь часть ситуации. Нужно определить допустимый способ наблюдения именно за исходной жалобой.

При этом не следует воспроизводить сильные пропуски опасными ускорениями. Диагност выбирает условия проверки с учётом состояния автомобиля. Если нужный режим не воспроизведён, такой предел результата нужно сохранить, а не объявлять всю систему исправной.

Как график связывают с цилиндром

Проверяют нумерацию и синхронизацию записи. Ошибка привязки делает дальнейшую замену бессмысленной: измеренное отличие может относиться не к той детали. Особенно важно учитывать устройство парных систем и направление сигнала.

Если симптомы меняют локализацию, полезен материал о карте повторения пропусков. Осциллограмма становится одним из наблюдений в этой карте, а не заменяет запись условий и выполненных действий.

Что ещё требуется перед заменой катушки

Сопоставляют питание, управление, состояние свечи и наконечника с наблюдаемым сигналом. Важно получить объяснение, почему отличие относится именно к катушке. Общий порядок приведён в статье о проверке катушки перед заменой.

Если зажигание не объясняет перебои, рассматривают другие условия сгорания. Нормальная запись в проверенном режиме не измеряет подачу форсунки или механическую герметичность цилиндра. Границы метода нужно понимать до следующего ремонта.

В ВИСТ можно обратиться за диагностикой двигателя. Для повторяющейся жалобы полезно сохранить исходную запись с режимом и привязкой к цилиндрам. Тогда результатом станет проверенная версия причины, а не один высокий пик на экране.
