Осциллограмма давления в цилиндре: что она добавляет к обычному замеру компрессии

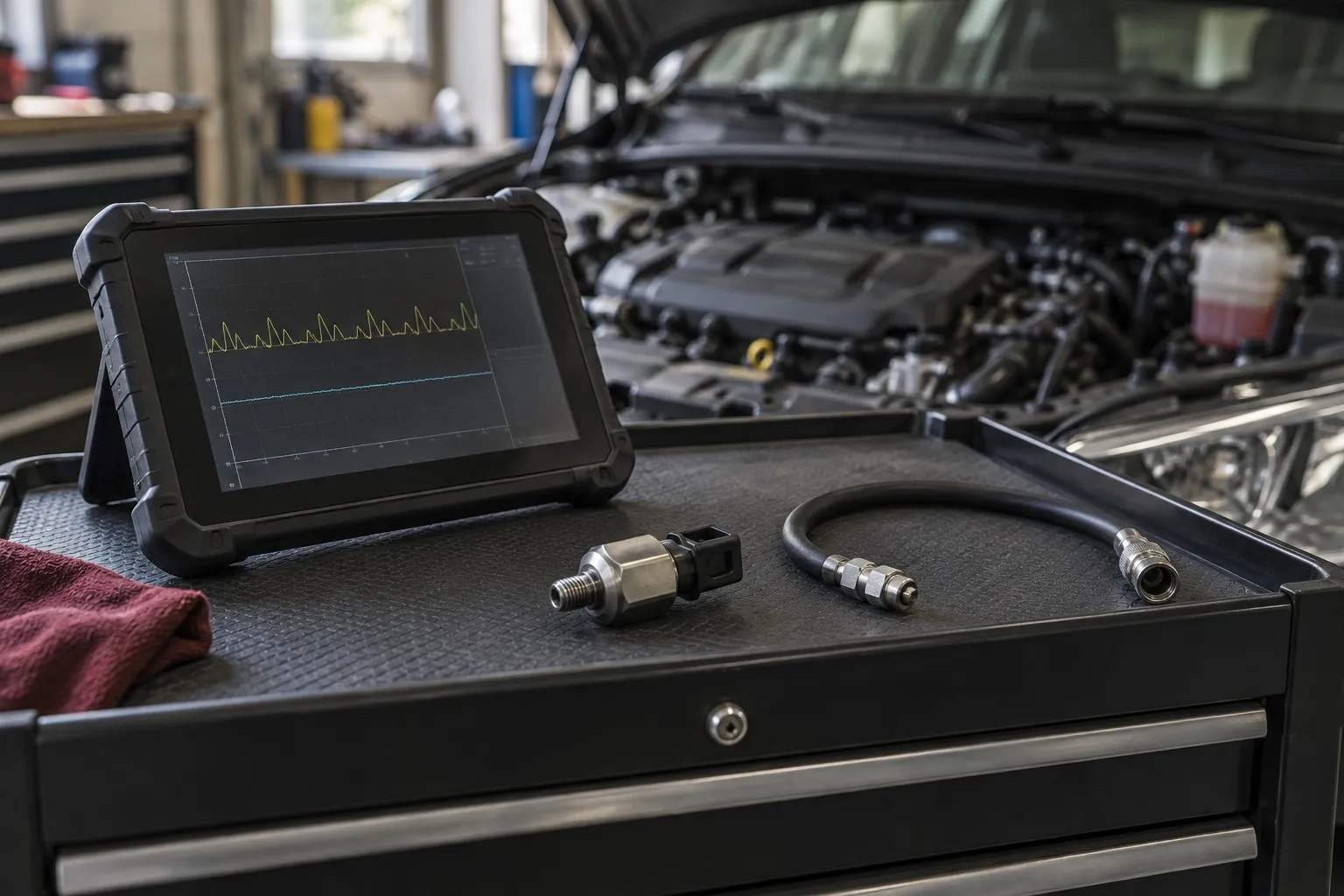

Компрессометр показывает достигнутое давление, но не отображает подробно, как оно изменялось между тактами. Датчик давления вместе с осциллографом позволяет получить запись во времени. Такая осциллограмма иногда помогает ответить на вопрос, который по одному максимальному значению остаётся открытым.

Метод используют там, где допустимы соответствующее подключение и режим проверки. Он не является универсальной заменой разборки, компрессии или других измерений. Полезность определяется тем, какой именно диагностический вопрос нужно решить.

Что появляется на графике

Измерительная система записывает изменения давления, связанные с движением поршня и газообменом. В материалах Pico Technology показано, как при корректной привязке к циклу сопоставляют участки записи с работой цилиндра. Это даёт больше информации, чем один зафиксированный пик.

При этом график отражает выбранные условия теста. Измерение без сгорания в проверяемом цилиндре не следует представлять как полноценную запись рабочего давления при обычной нагрузке. Тип датчика, допустимые режимы и способ подготовки определяют заранее.

Почему важна привязка к циклу

Чтобы обсуждать газообмен, нужно установить положение соответствующих событий относительно движения двигателя. Красивый повторяющийся график без достоверной привязки не позволяет уверенно назвать конкретный момент открытия или закрытия клапана.

Особенно осторожно рассматривают вывод о смещении фаз. Один визуально необычный участок может иметь несколько объяснений. Важно понять, каким способом синхронизирована запись и какие условия сравнения использованы, прежде чем назначать работы с приводом ГРМ.

Чем это отличается от компрессометра

Обычный замер полезен для оценки давления в установленной процедуре и сравнения цилиндров. Осциллограмма добавляет форму изменения во времени. Она не делает любой привычный замер бесполезным и не гарантирует более точного ответа при плохом подключении.

Причины сниженного результата разобраны в материале о низкой компрессии одного цилиндра. Выбор между методами зависит от того, нужно ли подтвердить величину, сравнить цилиндры или исследовать особенности газообмена.

Почему ток стартера — другой сигнал

При токовой проверке оценивают изменение нагрузки на стартер во время прокрутки. Это косвенный способ сравнения, а не прямое измерение давления через адаптер. Два графика нельзя трактовать как одинаковые только потому, что на обоих видны повторяющиеся пики.

Возможности метода описаны в статье об относительной компрессии по току. Если такой тест выделил цилиндр, запись давления может стать одним из вариантов уточнения. Но необходимость следующего измерения должна следовать из результата, а не из желания применить все приборы подряд.

Какой эталон подходит для сравнения

Pico подчёркивает влияние конструкции двигателя и систем впуска, выпуска и изменения фаз на форму записи. Поэтому график от другого мотора нельзя автоматически считать правильным образцом. Даже на одной модели существенны режим и состояние регулируемых механизмов.

Для сравнения нужны условия, которые можно объяснить и повторить. Если используют другой цилиндр того же двигателя, учитывают цель проверки и возможную общую неисправность. Одинаковые записи не доказывают, что все цилиндры одновременно соответствуют заводским ожиданиям.

Что проверяют в измерительном подключении

Адаптер должен соответствовать доступному отверстию и процедуре. Неподходящая длина опасна для механики, а негерметичность и особенности соединения способны влиять на результат. Перед интерпретацией оценивают качество самой записи и подготовку оборудования.

Не следует считать любой скачок доказательством повреждённого клапана. Важны устойчивость повторения и связь с режимом. Если измерение сомнительно, сначала устраняют его ограничение, а не строят всё более сложный диагноз на ненадёжном графике.

Как переходят от графика к механической проверке

Осциллограмма может обосновать необходимость проверки фаз, герметичности или другого направления. Однако точный повреждённый компонент не всегда определяется по форме сигнала. Дальнейшее подтверждение выбирают с учётом конструкции и доступных данных.

Например, подозрение на несоответствие газообмена требует отделить работу управляемой системы от механической установки. Нельзя заранее обещать замену цепи по одному наклонному участку. Сначала проверяют, что интерпретация относится к фактическому режиму этого двигателя.

Когда метод может быть нецелесообразен

Если доступ связан с существенной разборкой, есть риск повреждения при демонтаже или измерение не отвечает текущей задаче, выбирают другой обоснованный путь. Само наличие осциллографа не делает этот тест обязательным для любого неровного холостого хода.

Также учитывают безопасность вращения двигателя. При подозрении на механическую блокировку или опасное повреждение нельзя сначала прокручивать мотор ради получения осциллограммы. Предварительная оценка состояния важнее записи красивой диаграммы.

Что остаётся у владельца по результату

Полезны сама запись, условия, обозначение проверяемого цилиндра и объяснение обнаруженного отклонения. Формулировка должна различать факт измерения и предполагаемую причину. Это помогает понять, зачем нужна следующая проверка и что уже подтверждено.

Подключение и подготовку выполняют с исключением нежелательного запуска и по допустимой процедуре. При обращении в ВИСТ за диагностикой двигателя возможность записи давления уточняют отдельно. Главная ценность метода — содержательный ответ о работе цилиндра, а не наличие осциллограммы само по себе.
