Ослаб болт шкива коленвала: чем опасно нарушение бесшпоночного соединения

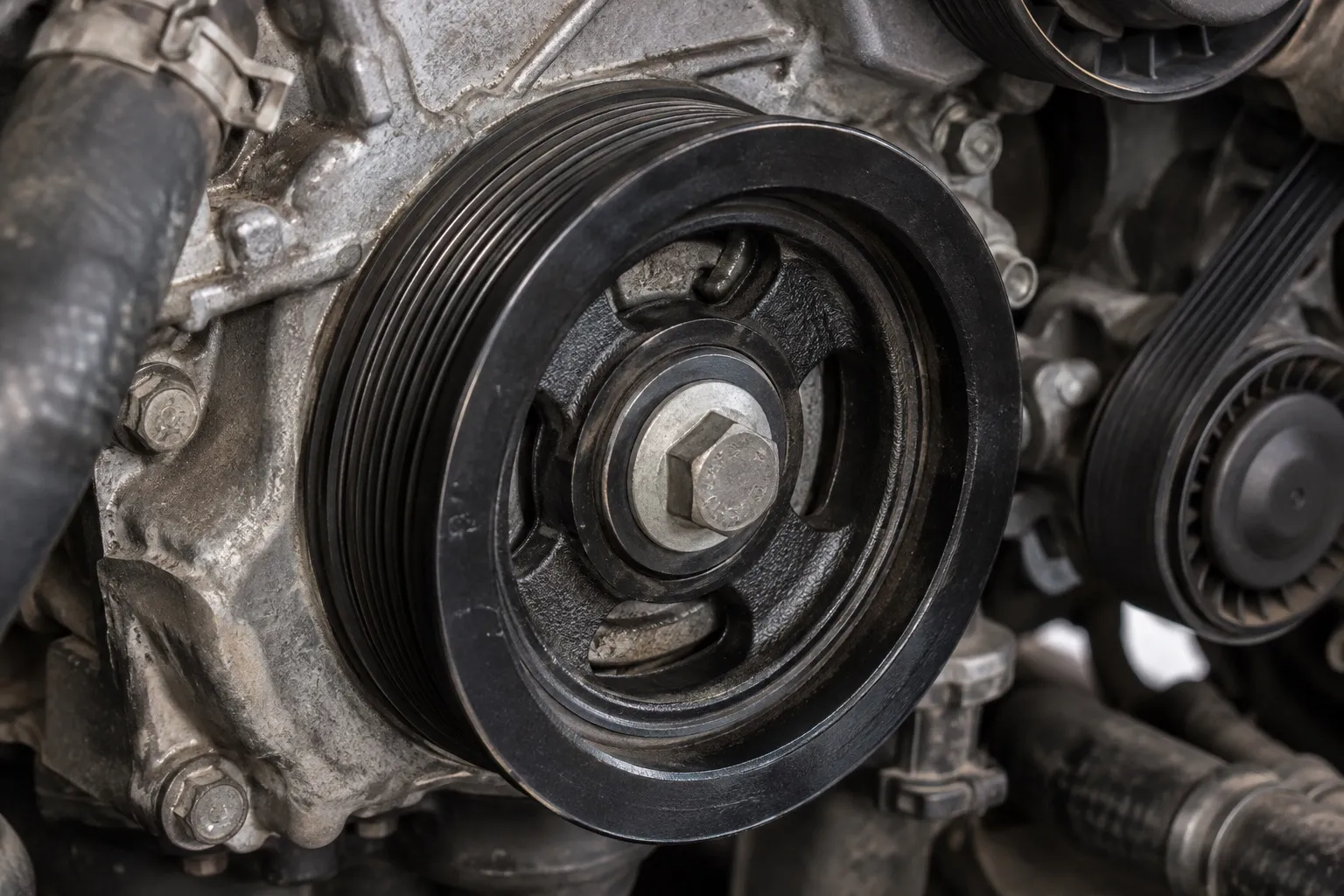

Обнаружили ослабленный центральный болт шкива коленвала. Возникает желание подтянуть его и проверить, исчез ли шум. Для двигателя с бесшпоночным фрикционным соединением такой подход может быть опасен: прижим способен удерживать взаимное положение элементов, от которых зависит синхронизация газораспределения.

При подозрении на ослабление этого соединения двигатель не запускают до проверки. Сначала уточняют конструкцию и состояние привода. Если положение деталей уже изменилось, восстановление усилия затяжки само по себе не возвращает правильные фазы.

Что называют бесшпоночным соединением

В рассматриваемой схеме нет шпонки, которая однозначно задаёт угловое положение соответствующей детали на валу. Передача момента обеспечивается предусмотренным прижимом поверхностей. В отдельных исполнениях в соединении применяются специальные фрикционные шайбы.

Набор деталей и их функции различаются между двигателями. Поэтому нельзя утверждать, что любой центральный болт любого шкива одновременно фиксирует звёздочку ГРМ. Применимость риска устанавливают по точной конструкции, а не только по внешнему виду передней части мотора.

Почему затяжка здесь связана с синхронизацией

При ослаблении прижима возможно относительное перемещение деталей, которые должны передавать вращение без проскальзывания. Тогда положение привода может измениться, хотя цепь не растянулась, а зубья ремня визуально целы. Причина находится в соединении, а не обязательно в гибком элементе передачи.

На двигателе, где нарушение фаз создаёт риск контакта клапанов и поршней, последствия могут быть серьёзными. Но сам ослабленный болт ещё не доказывает, что контакт уже произошёл. Нужна проверка положения и фактического состояния деталей.

Какие признаки приводят к осмотру

Основанием могут стать новая вибрация шкива, необычный звук, нарушение запуска или симптомы после работ в этой зоне. Однако каждый признак имеет несколько причин. Например, биение внешней части способно быть связано с повреждением демпфера, а не только с крепежом.

Отдельный механизм разобран в статье о расслоении шкива коленвала. Резиновый демпфер и фрикционный стык — разные элементы. Проверка одного не заменяет оценку другого, если симптомы затрагивают оба.

Почему недостаточно посмотреть на старые метки

Нанесённая краской линия полезна только в пределах того, что она действительно фиксирует. Если отметка находится на детали, способной сместиться, совпадение внешних ориентиров не всегда подтверждает положение валов. Проверку выполняют по штатным установочным положениям.

Используют предусмотренные приспособления и последовательность для данного двигателя. Установочный фиксатор не обязательно рассчитан на удержание усилия при затяжке болта. Подменять им подходящий контропорный инструмент без указания изготовителя нельзя.

Что осматривают в самом соединении

Проверяют болт, резьбу, опорные и сопрягаемые поверхности, наличие предусмотренных шайб. Ищут следы относительного движения, повреждения и неправильной сборки. Отсутствующая деталь не компенсируется увеличением усилия на ключе.

Фрикционная поверхность работает в заданных условиях. Произвольная смазка, герметик или фиксатор резьбы не являются универсальным улучшением. Для одних участков предусмотрена определённая подготовка, для других материалы недопустимы. Это уточняют до сборки.

Можно ли использовать прежний болт

Требование о замене крепежа зависит от конструкции и ремонтной процедуры. Если предписан новый болт, внешний вид старого не отменяет этого условия. Также нельзя выбирать похожий крепёж только по диаметру и длине: важны все предусмотренные характеристики.

Схема затяжки может включать несколько этапов и угловой доворот. Числа от похожего двигателя нельзя переносить автоматически. Ударный инструмент без контроля не подтверждает выполнение требуемой процедуры.

Как проверяют последствия возможного смещения

Сначала устанавливают фактическое положение механизма и допустимость дальнейшего вращения. При наличии оснований исследуют клапанный механизм и цилиндры. Порядок проверки выбирают так, чтобы не усугубить возможный контакт деталей.

Компрессию или другие проверки с прокруткой не назначают автоматически до этой оценки. Если мотор не запускается после вмешательства, многократное включение стартера не помогает восстановить фазы и может расширить повреждение.

Почему ошибка датчика не всегда означает неисправный датчик

Электронный блок сопоставляет сигналы о положении валов. При механическом смещении может возникнуть несоответствие, которое проявляется кодом синхронизации. Замена датчика без проверки механики в этом случае не устраняет причину.

С другой стороны, отдельный код нельзя считать доказательством ослабленного болта. Диагностика соединяет сведения о проведённых работах, сигналы и осмотр. Сканер не измеряет усилие прижима и состояние фрикционных поверхностей.

Что проверяют после восстановления

До пуска подтверждают правильную сборку и установочные положения предусмотренным способом. После запуска оценивают исходные симптомы и работу двигателя. Отсутствие наружного биения шкива не заменяет предварительный контроль синхронизации.

Если причиной была ошибка состава или процедуры сборки, важно устранить именно её. Простое повторение затяжки тем же неподходящим способом не даёт основания ожидать другого результата. Повреждённые поверхности также нельзя признать исправными лишь потому, что болт удалось затянуть.

Какой результат нужен владельцу

Должно быть понятно, какое соединение установлено на двигателе, произошло ли смещение и какие детали пришлось восстановить или заменить. Нельзя обещать одинаково небольшой ремонт при любом ослаблении, но нельзя и объявлять двигатель разрушенным без проверки.

На сайте ВИСТ представлены диагностика двигателя и ремонт двигателя. При ослаблении ответственного крепежа задача шире, чем вернуть болт на место: требуется подтвердить правильное положение и пригодность всего соединения.
