Охладитель дизельного топлива повреждён: как проверяют температуру и обратную магистраль

Под дизельным автомобилем обнаружили мокрый компактный радиатор, а на диагностике возник вопрос к температуре топлива. Такой теплообменник может охлаждать возвратный поток перед его дальнейшим движением по системе. Его назначение отличается от основного радиатора двигателя, хотя внешне детали похожи.

Охладитель есть не на каждом дизеле. Установленное исполнение может отдавать тепло воздуху либо через отдельную жидкостную часть. Поэтому сначала определяют назначение найденного узла и схему автомобиля, а не присоединяют к нему произвольные шланги по внешнему сходству.

Зачем охлаждают возвратное топливо

При работе аппаратуры топливо нагревается. В системах, где это предусмотрено, возвратный поток проходит через охладитель, чтобы ограничить дальнейшее тепловое воздействие. В учебной документации Volkswagen описан такой контур для определённого исполнения двигателя с насос-форсунками.

Это объясняет принцип, но не задаёт одинаковую схему всем автомобилям. Место теплообменника и связанные с ним элементы проверяют по конкретному мотору. На одной машине доступен воздушный радиатор, на другой в охлаждении участвует жидкостный контур со своими компонентами.

Почему обычная температура антифриза не закрывает вопрос

Стрелка на панели отражает предусмотренный параметр двигателя. Она не измеряет температуру топлива в каждой точке возвратной магистрали. Нормальное положение указателя поэтому не подтверждает исправность топливного охладителя.

При жидкостном исполнении важна работа именно той ветви, которая отводит тепло от топлива. Если конструкция включает отдельные элементы циркуляции или дополнительный теплообменник, их учитывают в проверке. Присутствие антифриза в расширительном бачке не доказывает достаточный поток в каждой ветви.

Как устанавливают источник наружной течи

Мокрое пятно снизу может прийти от соседнего соединения и стечь по корпусу. Осмотр должен установить начало следа: трубка, штуцер, уплотнение или сам теплообменник. Только после этого выбирают повреждённый участок.

У низко расположенной детали проверяют следы удара, коррозии и контакта с посторонними предметами. Если корпус повредился после поездки по неровной дороге, это полезное обстоятельство для поиска. Но отсутствие заметной вмятины не исключает негерметичность соединения.

Загрязнение снаружи и ограничение внутри различаются

Грязь на воздушной поверхности мешает предусмотренному теплообмену. Внутреннее ограничение относится уже к движению топлива. Эти причины нельзя оценить одним взглядом на наружные рёбра: чистый корпус не подтверждает свободный внутренний проход.

Способ очистки выбирают с учётом материала и конструкции. Сильная струя способна повредить тонкие элементы. Не следует продувать топливный тракт случайным давлением или проталкивать загрязнение дальше к аппаратуре. При найденных частицах отдельно определяют их происхождение.

Что проверяют по температурным данным

Уточняют расположение штатного датчика и то, какой именно параметр выводит прибор. Данные датчика до охладителя и после него отвечают на разные вопросы. Одно высокое значение без сведений о точке измерения не определяет эффективность узла.

Показание сопоставляют с режимом, фактическими условиями и применимой проверкой. Если сигнал неправдоподобен, исследуют датчик и цепь. Если температура достоверна, переходят к отводу тепла и потоку. Ошибку измерения нельзя исправить заменой чистого исправного теплообменника.

Особенность жидкостного охладителя

Здесь топливный путь должен быть отделён от другой жидкости. При подозрении на внутреннюю негерметичность проверяют разделение контуров предусмотренным методом. Не объявляют смешение подтверждённым только по цвету жидкости в бачке.

Если обнаружены посторонние примеси, устанавливают их состав и источник. Дальнейшие работы зависят от того, какие участки затронуты. Осмотр наружной поверхности в этом случае недостаточен: корпус может выглядеть сухим при внутреннем повреждении.

Почему обход охладителя шлангом — не ремонт

Такая переделка меняет предусмотренный тепловой режим и путь возвратного топлива. Временное исчезновение наружной течи не подтверждает допустимость работы без узла. Также нельзя произвольно пережимать обратку для проверки: её сопротивление имеет значение для системы.

При видимой утечке дизтоплива эксплуатацию прекращают до устранения причины. Топливо рядом с горячими деталями и электрическими соединениями создаёт опасность. Проверку выполняют на безопасно установленном автомобиле, без попыток искать повреждение рукой у работающих узлов.

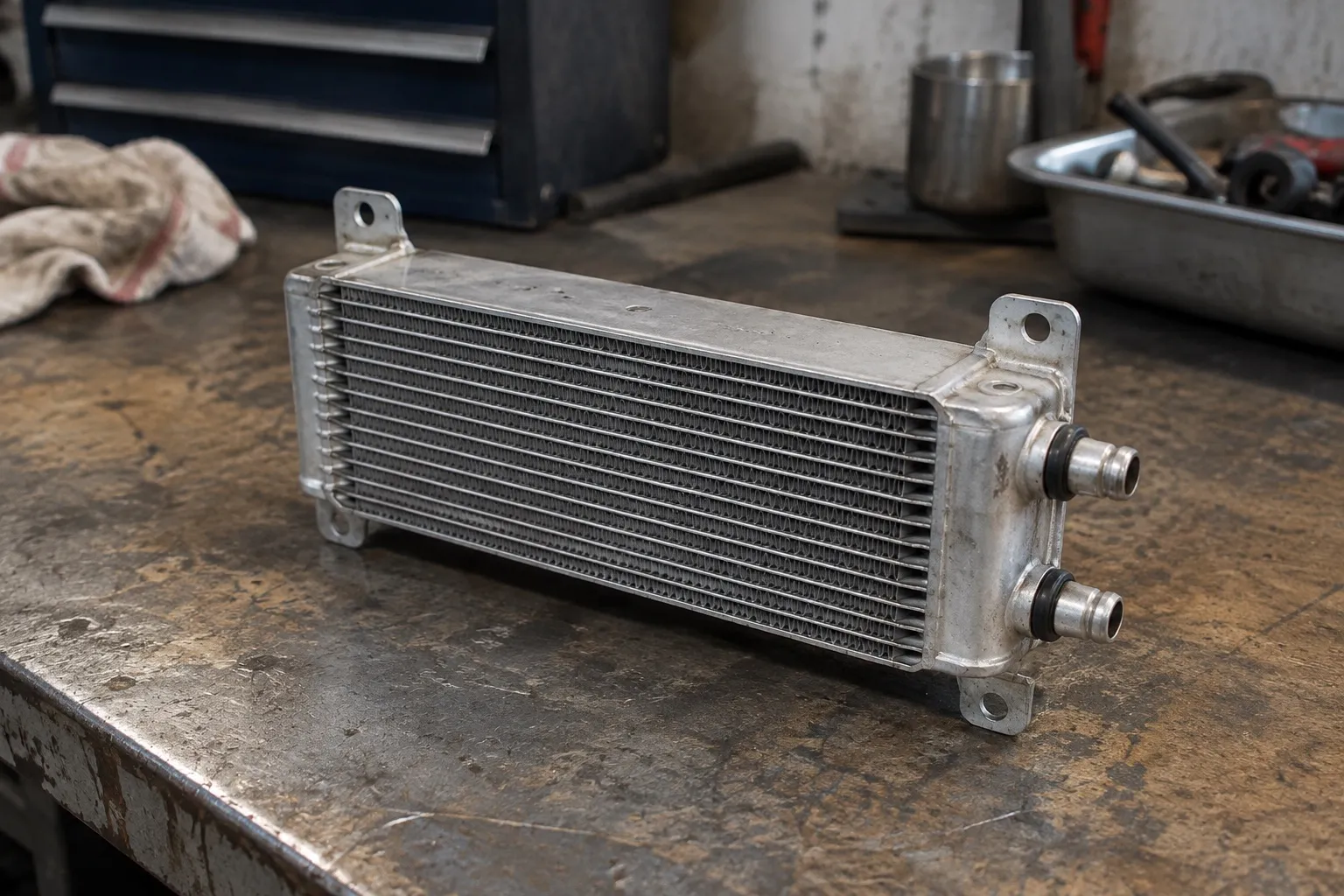

Что оценивают после замены

Проверяют герметичность, крепление, штатную прокладку магистралей и восстановление предусмотренного потока. После вмешательства важен правильный порядок заполнения. Если появился плохой пуск, полезен материал о воздухе в дизельной системе после обслуживания, с учётом отличий конкретной схемы.

Для поиска причины доступна диагностика топливной системы. При обращении стоит указать, где найден мокрый след и когда возникают температурные отклонения. Исправление должно восстановить одновременно герметичность и назначенную функцию охлаждения.
