Одна АКБ в системе 24/12 В разряжается: как проверяют штатный уравнитель батарей

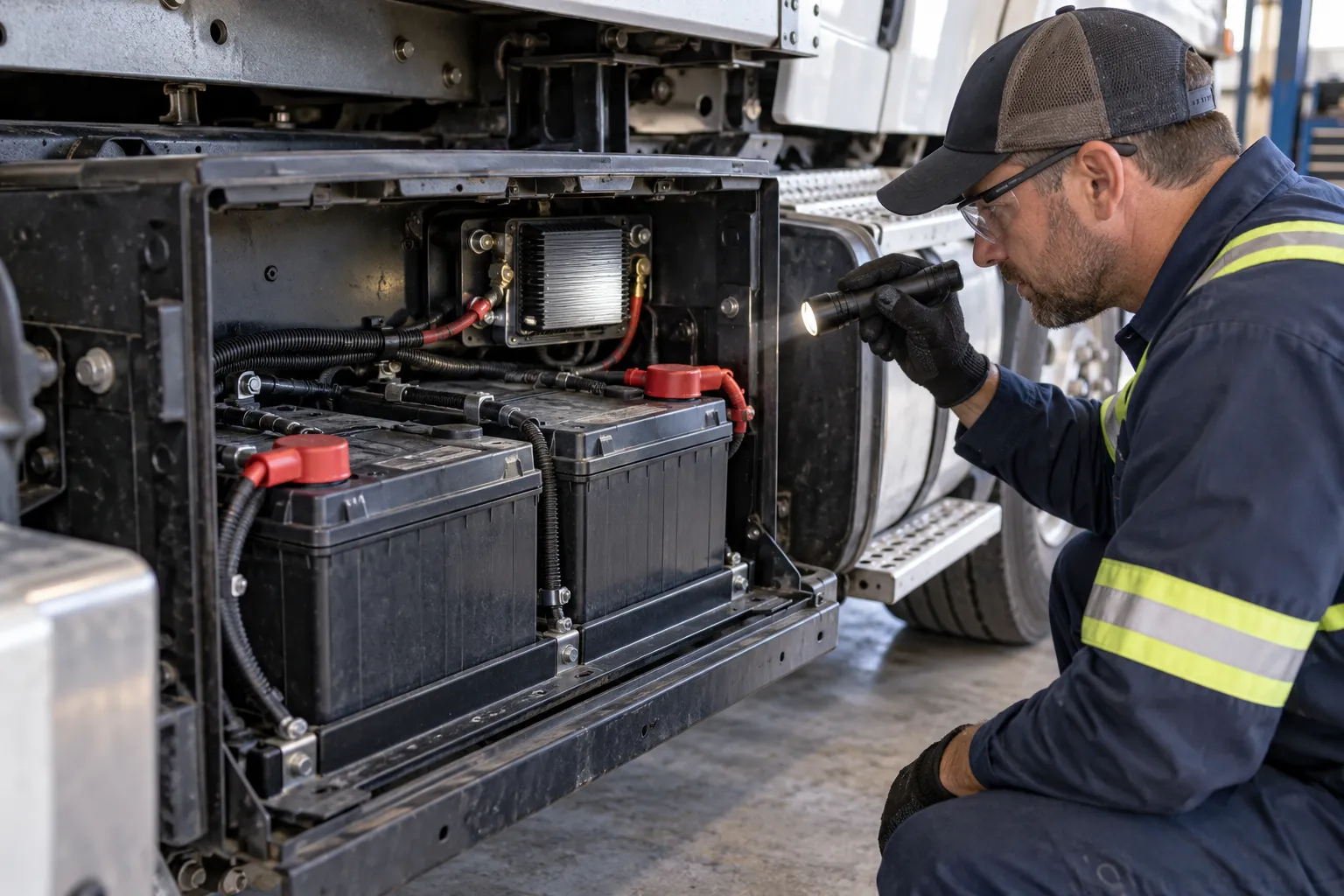

Две батареи грузовика соединены последовательно, но после стоянки одна заметно слабее другой. Если в машине предусмотрен уравнитель Vanner, недостаточно увидеть его корпус и решить, что разница заряда исключена. Устройство работает в определённых пределах, а его результат зависит от нагрузки и соединений. Разбираться нужно со всей системой 24/12 В, сохраняя различие между исправностью батарей и исправностью питания потребителей.

Речь о грузовиках и автобусах с документированной штатной либо одобренной схемой Vanner. Это не совет добавить балансир к произвольному отводу от аккумулятора. Проблема такого подключения отдельно разобрана в статье о питании 12-вольтового оборудования от одной АКБ. Здесь задача другая: проверить уже предусмотренный изготовителем уравнитель.

Чем уравнитель отличается от обычного преобразователя

В рассматриваемой схеме устройство связано с общим минусом, средней точкой последовательной пары и её 24-вольтовым выводом. Оно помогает поддерживать баланс при допустимой нагрузке 12-вольтовой части. Обычный преобразователь, питающий отдельную нагрузку от сети 24 В, и уравнитель нельзя считать взаимозаменяемыми только из-за одинаковых цифр на табличке.

В документации Vanner описан и режим ожидания: при соответствующем соотношении напряжений устройство не обязано постоянно передавать заметный ток. Поэтому отсутствие тока при выключенных потребителях ещё не подтверждает отказ. Для проверки создают предусмотренные условия, в которых уравнивание действительно требуется, и смотрят, как система на них отвечает.

Сначала устанавливают точную серию и модель устройства. От этого зависят допустимая нагрузка, логика защиты, индикация и методика испытания. Надпись «уравнитель» без номера не позволяет выбрать таблицу проверки. Если ранее менялись батареи или проводка, реальную схему сопоставляют с документацией автомобиля и установленного прибора.

Почему общего напряжения и горящей лампы недостаточно

Сумма напряжений может выглядеть привычно, хотя её половины заметно отличаются. Поэтому измеряют каждую батарею, а затем сравнивают данные при одном и том же состоянии потребителей. Результат без нагрузки и результат при включённом 12-вольтовом оборудовании отвечают на разные вопросы. Их нельзя смешивать в одну запись «зарядка нормальная».

Индикацию тоже читают по руководству конкретной серии. У некоторых исполнений включённое устройство может работать с ограничением выходного тока из-за перегрузки. Светящийся индикатор тогда подтверждает состояние электроники, но не доказывает, что мощности хватает всем включённым приборам. И наоборот, ожидание не равно поломке, если условия для работы ещё не возникли.

Полезно воспроизвести именно жалобу: например, длительную работу оборудования на стоянке, а не только краткое включение после запуска. Записывают, какие потребители действуют в этот момент и работает ли генератор. Без этого исправный результат в боксе может не объяснить разряд, который возникает только при другом сочетании нагрузок.

Какие измерения разделяют проводку и перегрузку

Проверяют соединения батарей, предусмотренные предохранители и напряжение непосредственно на выводах уравнителя. Далее оценивают потери на силовых проводах под нагрузкой. Между батареей и устройством могут быть плохой контакт, длинный неподходящий кабель или повреждённое соединение: тогда цифра на аккумуляторе не описывает питание самой электроники.

Токовые клещи позволяют сопоставить фактическую работу с допустимым током модели. Важно понимать, какой провод охвачен прибором: ток отдельного потребителя и ток выхода уравнителя не являются одним показателем. Специалист связывает замеры со схемой, а не сравнивает любое полученное число с самым крупным номиналом на корпусе.

Если потребление превышает возможности системы, исправное устройство не обязано компенсировать весь расход. Возможное ограничение выхода исследуют вместе с дисбалансом батарей. Это не основание ставить более мощный прибор без расчёта: сначала выясняют, изменился ли состав оборудования и соответствует ли подключение одобренному исполнению машины.

Как выбирают дальнейшее действие

Разряженную батарею ещё нужно проверить после подходящей подготовки: низкий заряд сам по себе не доказывает потерю рабочих свойств. Подход к отдельной оценке источников объяснён в материале о раздельной проверке двух стартерных батарей. При этом метод подключения приборов выбирают именно для последовательной схемы данного грузовика.

Дальнейшее решение различается: восстановить соединение, убрать неподходящую нагрузку, устранить подтверждённый дефект АКБ либо проверять сам уравнитель по его процедуре. Для такого разграничения подходит диагностика электрооборудования грузовика. При обращении пригодятся номер Vanner и перечень оборудования, после включения которого появляется разница между батареями.

После устранения причины сравнивают обе половины цепи в исходном режиме. Равные напряжения сразу после внешней зарядки ещё не показывают, сохранится ли баланс при работе нагрузки. Проверка должна объяснить именно повторный разряд, иначе новая батарея способна снова оказаться в прежних условиях.

Важно: не переставляйте провода между средней точкой и 24-вольтовым выводом. Порядок обесточивания берут из руководства установленной серии: ошибочное отключение может повредить оборудование.
