Нижний патрубок радиатора сплющивается при работе двигателя: где теряется проходное сечение

Нижний патрубок радиатора выглядит нормально на заглушённом автомобиле, но при работе двигателя заметно уплощается. Эта картина отличается от шланга, который сжался за ночь после остывания. Здесь нужно разобраться с условиями движения охлаждающей жидкости, расположением насоса и прочностью самого патрубка. Замена крышки по внешнему сходству симптома может не устранить причину.

Сначала устанавливают момент деформации

Для проверки важно, когда шланг теряет форму: сразу после запуска, при прогреве, изменении оборотов или уже после остановки. Уточняют и то, расправляется ли он при прекращении работы. Это помогает отделить динамическое изменение от постоянного перегиба, который просто заметили на работающей машине.

Остывание жидкости и нарушение компенсации разрежения рассмотрены в статье о сжатии патрубка после стоянки. Если деформация возникает именно при потоке, последовательность проверки иная. При этом несколько дефектов могут существовать вместе, поэтому время проявления служит ориентиром, а не окончательным диагнозом.

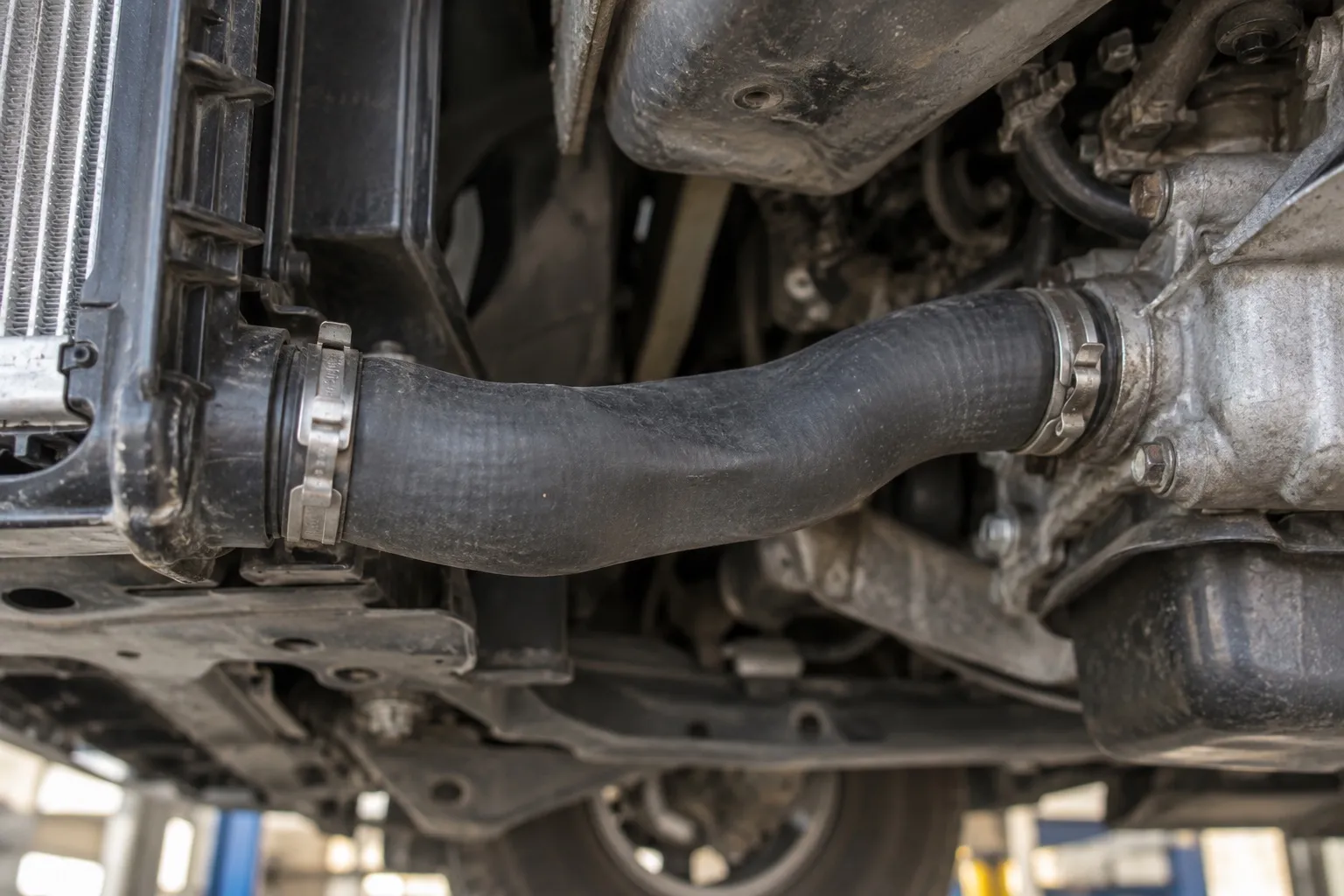

Где патрубок находится относительно помпы

На соответствующих схемах нижний шланг относится к пути возврата жидкости из радиатора к насосу. Но назначение конкретного участка нужно подтвердить по двигателю: расположение термостата, дополнительные контуры и способ управления циркуляцией различаются. Одного слова «нижний» недостаточно для выбора точки измерения.

На входной стороне насоса условия зависят от расхода и сопротивления предшествующего участка. Если податливая стенка не выдерживает возникающего перепада, проход уменьшается. Затем сама деформация дополнительно ограничивает движение жидкости. Поэтому проверяют и шланг, и условия, в которых он работает.

Что ищут в состоянии самого патрубка

Осматривают соответствие детали, форму, следы старения и повреждения. Важна не только наружная поверхность: внутреннее нарушение структуры может быть скрыто при обычном взгляде. Возможность и способ внутреннего осмотра определяют после безопасного доступа к детали.

Отдельно проверяют, не был ли установлен универсальный отрезок вместо формованного патрубка. Одинаковый диаметр на концах не подтверждает нужного изгиба и устойчивости стенки. Деталь, которую удалось натянуть на штуцеры, может оставаться перекрученной между ними и уменьшать проход ещё до нагрузки.

Обязательна ли пружина внутри

Не для каждого шланга. В описании формованных патрубков Gates указано, что специально подобранные материалы позволяют противостоять сжатию и уменьшать потребность во внутренней пружине для многих применений. Поэтому отсутствие металлической спирали не является самостоятельным доказательством брака.

Нужно сравнивать точное исполнение с требуемой деталью. Если конструкция предусматривает усиление определённого типа, оно должно сохраняться; если применён иной способ обеспечения жёсткости, случайная вставка не нужна. Самодельная спираль внутри не подтверждает восстановление и может создать новое препятствие потоку.

Почему исследуют радиатор

При повышенном сопротивлении участка перед насосом условия на его входе меняются. Поэтому проверяют проходимость соответствующего пути, включая радиатор, если он входит в эту ветвь. Видимые чистые наружные соты не описывают состояние внутренних каналов с охлаждающей жидкостью.

Неравномерная температура поверхности может направить поиск, но сама по себе не устанавливает причину: распределение зависит от режима и конструкции. Вывод о внутреннем ограничении делают по совокупности проверок, а не по одной холодной полосе на снимке. Промывка тоже не должна назначаться автоматически при любой деформации шланга.

Как учитывают недавние работы

Если симптом появился после замены радиатора, помпы или патрубков, сверяют применимость установленных компонентов и правильность соединений. Важны прокладка без перегибов и отсутствие посторонних предметов в тракте. Наличие нового узла не исключает ошибки подбора или монтажа.

После вмешательства в охлаждение также проверяют уровень и корректность заполнения по процедуре автомобиля. Но воздух в контуре нельзя объявлять единственной причиной сплющивания без проверки. Наблюдаемое изменение формы требует собственной оценки, даже если систему недавно обслуживали.

Как организуют наблюдение

Осмотр возле ремней и вентилятора проводят без приближения рук и инструмента к движущимся деталям; горячую систему не открывают. При перегреве, паре или течи испытание прекращают.

Условия контроля выбирают после первичного осмотра. Нельзя многократно повышать обороты только ради более заметного сжатия. Цель — установить связь между режимом, формой патрубка и работой контура, не усиливая возможное нарушение охлаждения.

Фотография шланга до запуска и после остановки может не зафиксировать кратковременный дефект. Поэтому описание наблюдения должно включать именно момент изменения, а не только два неподвижных состояния. Способ безопасной регистрации выбирают с учётом доступа.

Почему новый жёсткий шланг не всегда завершает ремонт

Если причина была в непригодной стенке, подходящий патрубок устраняет этот дефект. Если одновременно обнаружено ограничение потока, необходимо восстановить и его. Сопротивление нового шланга деформации не превращает оставшееся сужение радиатора в нормальное состояние.

После работ оценивают форму патрубка в предусмотренном режиме, циркуляцию и температурное поведение двигателя. Затем проверяют герметичность и правильность установки. Контроль на полностью холодном заглушённом автомобиле не повторяет условия исходной жалобы.

В ВИСТ для начала доступна диагностика системы охлаждения. При подтверждённом дефекте выполняют замену патрубка, учитывая найденную причину сжатия. Полезный результат — восстановленный проход жидкости, а не просто внешне круглая новая деталь.
