Nissan VQ40 и VK56 после замены клапанов: почему старые толкатели могут не подойти

Головку блока собрали с новыми клапанами, а прежние толкатели вернули на свои места: до ремонта они ведь работали. Для ряда Nissan с VQ40 и VK56 этого недостаточно. Заводские запасные клапаны получили изменённую длину стержня, а сопряжённые толкатели — другую геометрию. При сочетании длинного нового клапана со старым толкателем клапан может не закрываться полностью. Пуск двигателя не должен быть способом выяснить, совместимы ли детали.

Где встречается такое изменение

Бюллетень Nissan NTB13-081a от февраля 2014 года относится к автомобилям североамериканского рынка с двигателями VQ40 и VK56. В перечне указаны Titan и Armada 2004–2013 модельных годов, NV 1500/2500/3500 2012–2013 годов, Pathfinder R51 2008–2012 годов, Frontier D40 и Xterra N50 2005–2014 годов. Границы важны: название Nissan и объём двигателя сами по себе не определяют состав ремонтного комплекта.

Материал посвящён подбору деталей при ремонте головки, а не профилактической замене исправного клапанного механизма. Изменение запасной части не означает, что всем перечисленным автомобилям требуется разборка. Проверка становится необходимой, когда клапан действительно меняют и нужно совместить новую деталь с остальными элементами привода.

Что изменилось в паре клапан–толкатель

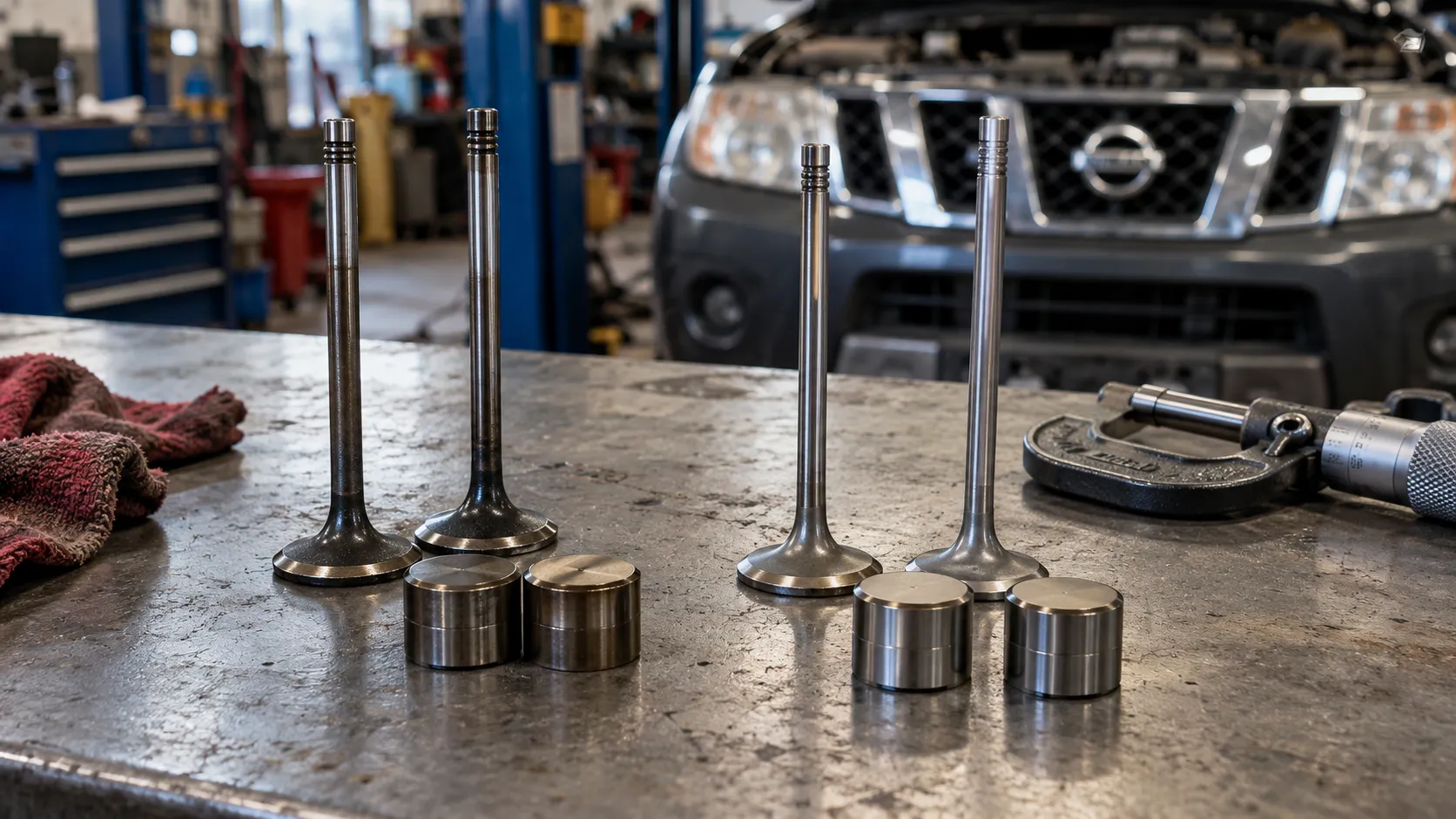

Новый впускной или выпускной клапан из описанной серии имеет более длинный стержень. Чтобы сохранить нужное взаимное положение деталей, для него предусмотрен соответствующий толкатель с изменённой высотой контактной части. Nissan прямо связывает замену клапана с заменой его толкателя. Это не рекомендация выбирать любой более тонкий стакан, который случайно удалось установить.

Наружное сходство не показывает всю геометрию. Клапан может свободно проходить через направляющую, а толкатель — становиться в своё посадочное место, но собранная пара всё равно окажется неподходящей. Проверять нужно именно совместную работу: какое положение занимает клапан при закрытии и остаётся ли предусмотренный зазор относительно привода.

Представление о зазоре как о запасе свободного перемещения помогает понять проблему. Если сочетание размеров этот запас убрало, установка нового клапана не обеспечивает его закрытие. При этом отсутствие громкого стука не доказывает нормальную сборку. Подробно связь размеров и условий измерения объяснена в материале о клапанных зазорах вне допуска.

Почему маркировки старого толкателя недостаточно

При разборке полезно сохранить расположение и обозначения деталей. Но старая маркировка относится к прежнему сочетанию размеров, а не автоматически к новому клапану. Даже аккуратно разложенный по цилиндрам комплект необходимо заново сопоставить с установленными запасными частями. Возврат строго на прежнее место защищает от путаницы, но не от несовместимости конструктивных исполнений.

Подбор выполняют по каталогу для конкретного двигателя, применимым заменам номеров и результатам измерений. В техническом сообщении приведены разные размерные варианты толкателей. Само наличие диапазона означает необходимость выбора, а не разрешение поставить первую доступную позицию. Универсального номера стакана для всех клапанов VQ40 и VK56 из этого сообщения не следует.

Что проверяют до окончательной сборки

Специалист сначала устанавливает, какие клапаны заменены и к какому исполнению они относятся. Затем сопоставляет с ними толкатели и проверяет зазоры в условиях, заданных руководством Nissan: при нужном положении механизма и температуре. Результат должен относиться к каждому проверяемому клапану. Усреднённая запись о том, что головка в целом собрана нормально, не описывает отдельное зажатое сопряжение.

Одновременно учитывают выполненные работы с седлами и другими деталями головки. Бюллетень о новых клапанах не отменяет общую дефектовку и проверку сборки по заводскому руководству. Если остаётся отклонение, нужно выяснить его причину, а не подгонять только один размер ради возможности закрыть крышку. Состояние сопряжённых деталей по-прежнему определяет пригодность узла.

Ручная проверка вращения и отсутствие внешнего упора не заменяют измерение клапанного зазора. Эти проверки отвечают на разные вопросы. Также нельзя назначить подходящий стакан по показателю компрессии после запуска: такой тест оценивает результат работы цилиндра, а не выдаёт необходимую геометрию деталей. Размеры подтверждают до попытки получить рабочий режим двигателя.

Если мотор уже собран с прежними стаканами

Неровная работа или плохой запуск после ремонта дают основание вернуться к перечню установленных клапанов и толкателей. Они не доказывают ошибку подбора без измерений: могли остаться другие проблемы сборки. Однако повторная замена свечей не отвечает на вопрос, закрываются ли клапаны. Если известно, что обновлённые клапаны поставили со старым исполнением стаканов, эту комбинацию проверяют предметно.

Полезно сохранить упаковки и номера новых деталей. При неизвестной истории головки сравнение только с соседним цилиндром ненадёжно: он тоже мог быть собран из смешанного комплекта. Опорой служат требования к данному мотору и фактические размеры, а не внешний вид похожей детали из другого двигателя.

Какой результат нужен от ремонта

После подбора совместимых компонентов должны быть подтверждены зазоры и правильное закрытие клапанов в предусмотренных условиях. Затем выполняют остальные проверки собранного двигателя. Если жалоба сохраняется при правильной геометрии, диагностический поиск продолжается, но уже без неопределённости в паре клапан–толкатель.

На сайте ВИСТ есть услуга замены клапана двигателя. При обращении с VQ40 или VK56 укажите, планируется ли установка обновлённых клапанов и какие толкатели имеются.

Не запускайте двигатель с неподтверждёнными клапанными зазорами после такой замены. Случайное шлифование стержня или стакана ради устранения натяга не является предусмотренным подбором совместимых деталей.
