На амортизаторе несколько канавок под тарелку пружины: как выбрать положение стопорного кольца

На новом амортизаторе видно несколько кольцевых канавок. Кажется, что можно переставить опору пружины в соседнюю и получить нужную высоту кузова. Но такая конструкция не всегда предназначена для произвольной регулировки. В монтажной инструкции положение кольца может быть привязано к артикулу амортизатора и конкретному автомобилю.

Рассматриваем амортизаторы BILSTEIN с переставляемой тарелкой на стопорном кольце, описанные в инструкции E4-WM5-Y173A00. Это не общее разрешение менять высоту любой подвески. Даже внешне одинаковый корпус не подтверждает одинаковое положение пружинной опоры для разных применений.

Как тарелка передаёт нагрузку на корпус

Пружина опирается на тарелку, а тарелка — на кольцо, установленное в канавке амортизатора. Поэтому маленькая деталь участвует в силовой опоре пружины. Её положение нельзя рассматривать как второстепенную монтажную мелочь, которая исправится после опускания автомобиля на колёса.

Кольцо должно полностью войти в выбранную канавку. Если часть осталась выше кромки, внешне тарелка может выглядеть почти установленной, но предусмотренной опоры ещё нет. Проверяют посадку по всей доступной окружности, а не только в той точке, которую удобно видеть.

Сама канавка также должна соответствовать назначению. Наличие нескольких проточек не означает, что каждая из них допустима для данного автомобиля. Выбор по сходству со снятой стойкой полезен только после сверки деталей: у нового изделия расположение опоры может определяться собственной инструкцией.

Почему номер канавки нельзя выбирать по высоте кузова

В инструкции BILSTEIN положение задаётся таблицей применения. Значение связано с конкретным изделием, автомобилем и исполнением тарелки. Поэтому сначала устанавливают эти данные и читают соответствующее указание, а уже затем собирают опору.

Попытка компенсировать заметную просадку переносом кольца смешивает две задачи. Нужно выяснить причину положения кузова и отдельно правильно установить предусмотренный амортизатор. Поднять опору до визуально приятного результата — не то же самое, что подтвердить совместимость пружины и достаточный ход подвески.

У винтовой подвески регулировка организована иначе, через резьбовую опору. Её ограничения рассмотрены в статье о проверках перед установкой койловеров. Дискретные канавки на обычном корпусе нельзя считать аналогом резьбовой регулировки только потому, что обе конструкции способны изменить положение тарелки.

Если нужное применение не удаётся однозначно найти, положение не выбирают пробной сборкой. Требуется уточнить артикул и указания изготовителя. Номер канавки из фотографии другой машины без этих данных не является подтверждением.

Как влияет перевёрнутая тарелка

Даже правильно установленное кольцо не исключает ошибки, если сама тарелка развёрнута не той стороной. Её форма и опорная поверхность рассчитаны на определённую ориентацию. В документе BILSTEIN указано, что неправильное направление меняет высоту и может повредить амортизатор.

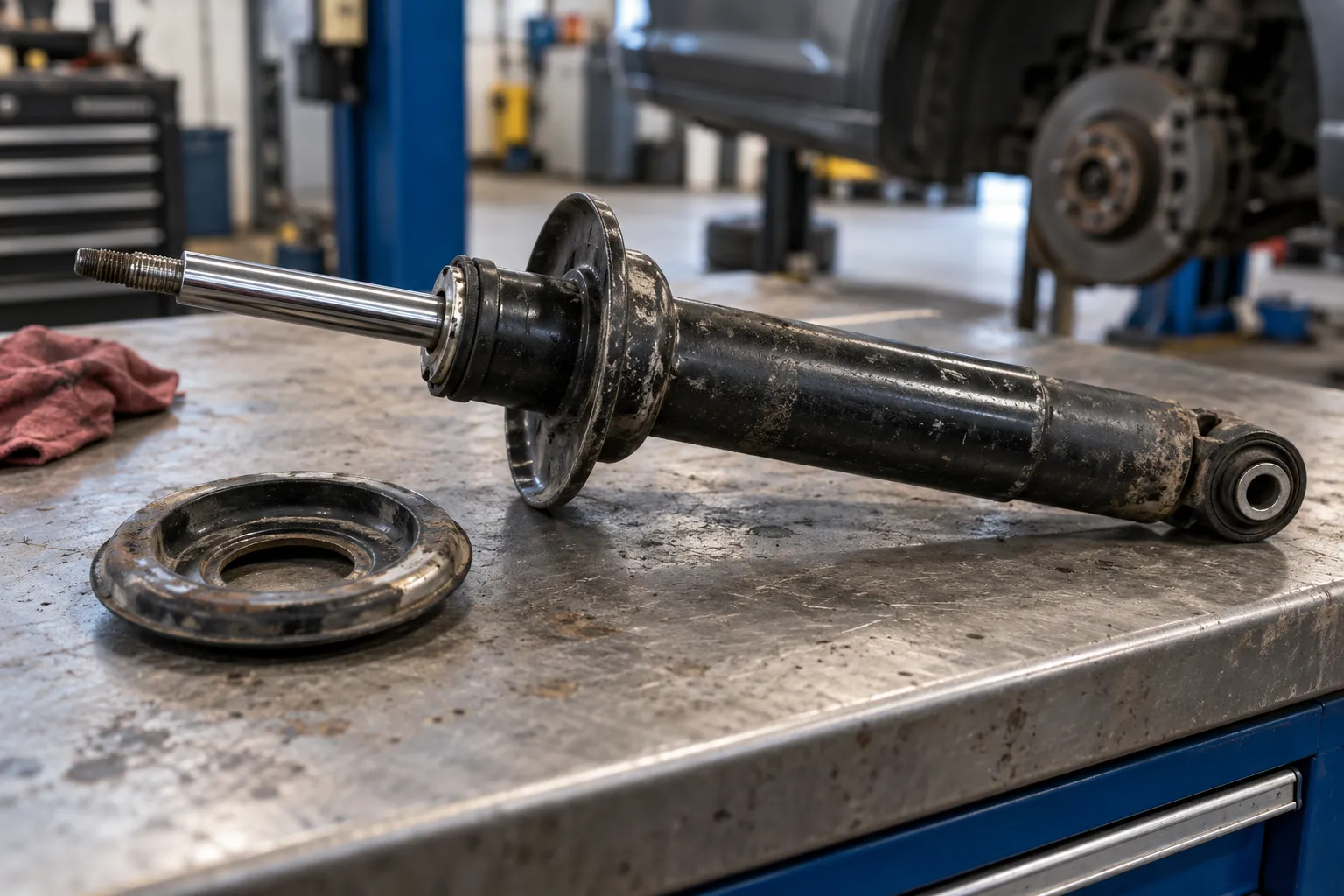

Поэтому при сборке сверяют не только проточку, но и положение тарелки относительно корпуса. Если деталь отличается от снятой, ориентироваться исключительно на старую форму нельзя. Сравнивают её с инструкцией для поставленного изделия и проверяют предусмотренную посадку.

Состояние опоры оценивают до того, как пружина скроет часть соединения. После установки под нагрузкой небольшую ошибку посадки бывает труднее увидеть. Для владельца важен сам факт проверки всех элементов опоры, а не только правильного номера амортизатора на коробке.

При замене стоек амортизатора эту сборку сопоставляют с конструкцией автомобиля. Подходящий артикул не отменяет монтажных требований к кольцу, тарелке и пружине.

Что проверяют на крайних положениях подвески

Ровно стоящий кузов не показывает, что происходит при полном ходе колеса. Инструкция требует оценить удержание пружины на отбое: при разгруженной подвеске она не должна становиться свободной. Иначе статическая высота скрывает неправильное сочетание деталей или положения опоры.

На полном сжатии проверяют, чтобы пружина не оказалась полностью сомкнутой. Нельзя считать достаточным запасом только расстояние, которое видно на автомобиле в обычном положении. Рабочие крайние состояния оценивают безопасным способом с подходящей оснасткой.

Дополнительно проверяют зазоры до колеса и соседних элементов, включая тарелку, кронштейны и держатель шланга. Отсутствие касания на прямых колёсах при неподвижной машине не описывает весь возможный диапазон их перемещения.

• Кольцо полностью находится в нужной канавке.
• Тарелка стоит предусмотренной стороной и опирается правильно.
• Пружина сохраняет удержание на отбое и запас до полного смыкания на сжатии.
• На ходе подвески не возникает контакта колеса и соседних деталей с опорой или креплениями.

Каждая из этих проверок отвечает на отдельный вопрос. Корректная высота не заменяет контроль удержания пружины, а отсутствие касания не подтверждает полную посадку кольца. Поэтому результат оценивают как работу собранного узла, а не как совпадение одного измерения.

Важно: не выбирайте канавку только по внешнему виду кузова. Если кольцо вошло не полностью или пружина теряет удержание, эксплуатация недопустима.
