Mitsubishi Eclipse Cross: почему калибровка камеры не заменяет калибровку радара ACC/FCM

После замены стекла или ремонта передней части Mitsubishi Eclipse Cross владельцу сообщают: «Калибровка выполнена». Но такая формулировка не уточняет, какой датчик проверили. Камера за лобовым стеклом и радар ACC/FCM имеют самостоятельные процедуры. Успешная работа с камерой не подтверждает завершение обучения радара, если вмешательство затронуло и его.

Разбираем бензиновый Eclipse Cross первого поколения выпуска 2018–2021 годов только в комплектациях, где подтверждены оба элемента: камера FCM/LDW/AHB и радар ACC/FCM. Наличие одного названия системы в рекламе автомобиля не заменяет проверки оснащения. Для конкретной машины также уточняют модельный год и применимую редакцию руководства.

Почему два датчика нельзя считать одним

Камера и радар получают информацию разными способами и имеют разные места установки. Они связаны с функциями помощи водителю, но это не превращает их в один калибруемый узел. В заводском руководстве процедуры вынесены в разные разделы и выполняются через соответствующие диагностические системы.

Для владельца практический вопрос состоит в том, что действительно снимали, заменяли или смещали при ремонте. Работа со стеклом прежде всего заставляет проверить требования к камере. Вмешательство в установку радара требует оценки его процедуры. Не нужно объявлять обе операции обязательными после любого ремонта без проверки состава работ.

Общие причины нарушения работы камеры после стекла разобраны в статье почему после замены лобового стекла камера ADAS не видит разметку. Особенность Eclipse Cross — необходимость отдельно учитывать радар, если затронут и этот датчик.

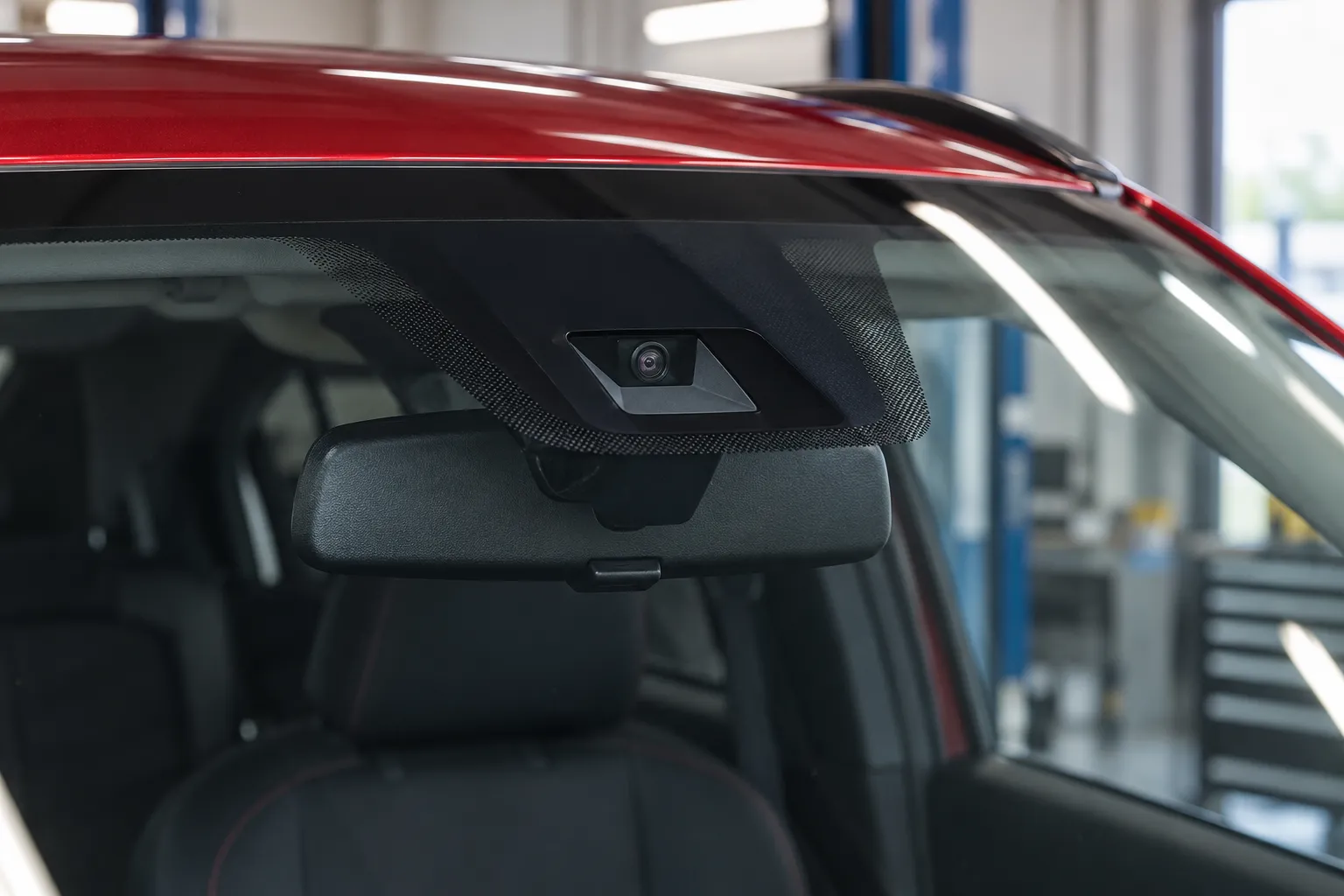

Как калибруется камера

В руководстве для FCM/LDW/AHB предусмотрена установка двух калибровочных мишеней. Их положение относительно автомобиля и датчика должно соответствовать схеме. Затем запускают функцию калибровки камеры и контролируют её результат. Простая поездка после установки камеры не заменяет эту описанную процедуру.

С 2021 модельного года в схеме меняется привязка мишеней к передней оси автомобиля. При этом нельзя произвольно заменить одну исходную точку другой или использовать размер из инструкции для ранней версии. Даже если внешне мишени выглядят одинаково, подготовка рабочего места должна соответствовать нужному исполнению.

Модельный год здесь снова важнее упрощённого деления по дате первой регистрации. Перед настройкой определяют применимую схему, а не выбирают её по фотографии похожего автомобиля. Если исходная геометрия неверна, многократный повтор команды не исправляет расположение мишеней.

Что означает незавершённая калибровка камеры

Заводская процедура позволяет увидеть состояние завершения через диагностический параметр. При неудаче предусмотрены коды, уточняющие причину: например, проблемы распознавания, положения мишени или компенсационного угла. Поэтому сообщение о незавершённой операции само по себе не означает неисправность камеры в сборе.

Проверяют установку и состояние мишеней, положение автомобиля и самого датчика в пределах соответствующей диагностической ветви. Если препятствие связано с подготовкой, сначала устраняют его. Решение о замене блока не должно опережать предусмотренные проверки.

Важно различать запуск функции и успешное завершение. Запись «калибровку включали» описывает действие оператора, но не её результат. Для дальнейшей оценки нужен статус, полученный после процедуры, и объяснение оставшихся ошибок, если они есть.

Почему радару нужна своя процедура

Для радара ACC/FCM руководство предусматривает отдельное обучение после замены либо снятия и установки соответствующего блока. Оно включает движение автомобиля в заданных условиях. Это другая операция, чем статическая работа с мишенями камеры, и выбирать её только по удобству исполнителя нельзя.

До начала проверяют загрязнение или посторонние предметы в зоне радара, положение автомобиля, давление в шинах и загрузку, а при необходимости корректируют условия. В руководстве также обращают внимание на углы установки колёс. Положение кузова влияет на исходную ориентацию датчика, поэтому подготовку не стоит сводить к подключению сканера.

Дорожная часть имеет собственные ограничения по условиям и контролю завершения. Случайная поездка по двору не подтверждает выполнение требуемого обучения: необходимы предусмотренные условия движения и контроль его завершения.

Что должно быть понятно после ремонта

• Какие датчики установлены на этом автомобиле.
• Какие крепления и блоки затрагивались при работах.
• Для каких элементов требовалась калибровка по руководству.
• Какая процедура завершена и каким статусом это подтверждено.
• Остались ли ошибки или ограничения, требующие отдельной проверки.

Если камера завершила калибровку, а радар — нет, нельзя обозначать весь комплекс словом «исправен». Аналогично успешное обучение радара не оценивает качество оптической зоны стекла. Каждый результат отвечает на свой вопрос и имеет границы.

После выполнения требуемых операций контролируют ошибки и работу систем в допустимых условиях. Исчезнувшая лампа — лишь часть наблюдения. Если сохраняется сообщение об ограничении, выясняют причину по соответствующей системе, не повторяя обе калибровки без разбора.

Важно: отсутствие предупреждения на панели не является полной проверкой ADAS. Не устраивайте самостоятельные испытания экстренного торможения и не перекладывайте управление на системы помощи.
