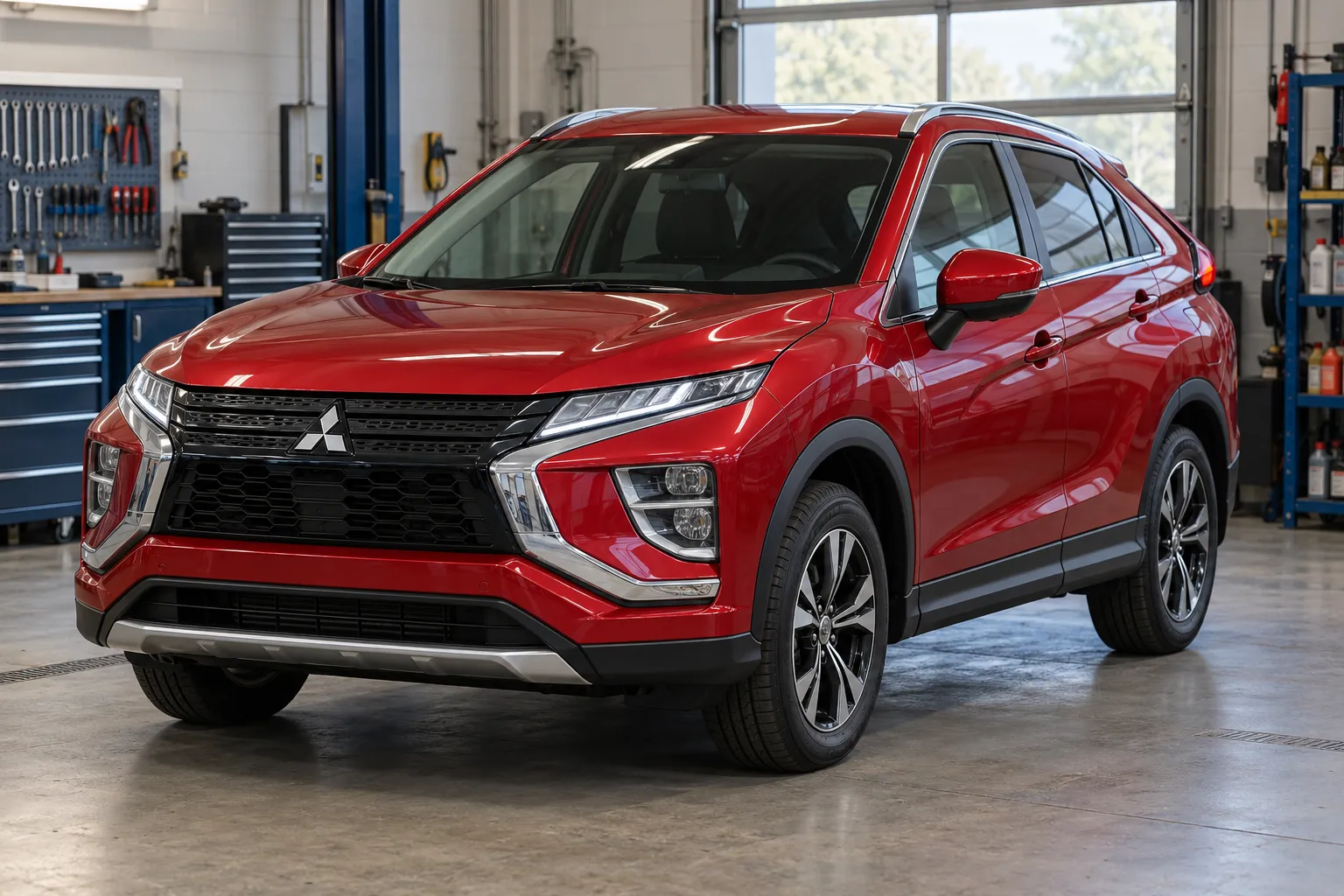

Mitsubishi Eclipse Cross 1.5 и 2.0: почему схемы охлаждения вариатора нельзя смешивать

У Eclipse Cross перегревается вариатор или после ремонта охлаждения появились сомнения в правильности соединения шлангов. Искать решение по фотографии любого автомобиля этой модели рискованно. В заводском руководстве приведены разные схемы для ранней версии, для обновлённого 1.5 и для обновлённого 2.0. Различается не только набор названий деталей, но и наличие отдельного термоклапана в показанном контуре.

Рассматриваем российские бензиновые Eclipse Cross первого поколения выпуска 2018–2021 годов: 1.5 4B40 с CVT и версию 2.0 4B11 с CVT после обновления 2021 года. Точное исполнение определяют по VIN и модельному году. Первая регистрация автомобиля в 2021 году не доказывает, что он собран по обновлённой схеме.

Какие три варианта нужно различать

Раздел CVT Fluid Cooler and Cooler Line разделён на вариант до 2020 модельного года включительно и варианты начиная с 2021 модельного года. Во второй группе отдельно показаны двигатели семейства 4B4 и 4B1. Для рассматриваемых российских машин это позволяет различить 1.5 и 2.0.

В перечне ранней схемы и схемы 4B4 с MY2021 есть Thermal valve assembly — узел термоклапана. В приведённой схеме 4B1 с MY2021 этой позиции нет. Поэтому предложение заменить такой узел на версии 2.0 требует сначала показать, где он предусмотрен именно её документацией.

Это утверждение относится к показанной внешней системе охлаждения. Оно не означает, что внутри вариатора 2.0 вообще нет никаких клапанов. Смешение этих двух утверждений только добавит путаницы: гидравлическое управление коробкой и внешний контур отвода тепла — разные части трансмиссии.

Почему водяную и масляную стороны рассматривают отдельно

В схеме перечислены шланги подачи и возврата охлаждающей жидкости, а также масляные линии охладителя CVT. Внешне они могут проходить рядом, но относятся к разным потокам. При осмотре нужно установить назначение каждого соединения, прежде чем объяснять слабый теплоотвод или найденную влажность.

Для варианта 1.5 проверка должна учитывать предусмотренный термоклапан и относящуюся к нему трассировку. Но наличие клапана на схеме не доказывает его отказ. Решение требует проверки по применимой методике, а не удаления детали ради предположительного улучшения охлаждения.

Показание температуры двигателя тоже не заменяет данных о температуре жидкости CVT. Общая логика изложена в статье как проверяют охлаждение вариатора при перегреве в пробке. Здесь важно дополнить её правильной схемой конкретного Eclipse Cross.

Что изменилось в магистралях с MY2021

В обновлённых схемах меняются перечень и обозначения подающих и обратных масляных шлангов. Поэтому внешнее сходство двух коротких участков не подтверждает одинаковую применимость. Для заказа нужно сопоставлять каталожный номер и назначение детали с нужным вариантом.

Особенно это важно после ремонта, когда старые шланги уже сняты или несколько деталей лежат вместе. Фотография до разборки помогает восстановить расположение, но не отменяет проверку: предыдущая сборка могла быть неправильной. Заводская схема остаётся ориентиром для подтверждения соединений.

Нельзя считать любой шланг достаточной длины подходящей заменой. Помимо соединяемых точек имеет значение предусмотренная форма и положение рядом с другими деталями. Участок, который удаётся надеть, может оказаться проложен с перегибом или нежелательным контактом. Это оценивают при сборке и последующем осмотре.

Что проверить, если проблема появилась после вмешательства

• Какой двигатель и модельный год использовали при подборе схемы.
• Какие именно водяные и масляные соединения разъединяли.
• Соответствуют ли установленные шланги и их направление нужной версии.
• Нет ли повреждения, перегиба и утечки на затронутых участках.
• Восстановлены ли обе затронутые жидкости по своим процедурам.

Руководство предусматривает после таких работ заполнение системы охлаждения двигателя и вариатора. Поэтому нельзя закончить проверку словами «антифриз долили»: объём вмешательства мог затронуть и жидкость CVT. При этом полная вместимость коробки не равна количеству, которое слилось при конкретной операции.

В разделе также отдельно указано требование к чистоте соединения охладителя и масляного шланга: на соединяемую поверхность не должна попадать жидкость CVT и подобные вещества. Это локальное указание сборки, а не правило обработки всех уплотнений трансмиссии. Его применяют к названному соединению.

Что должно подтвердить устранение перегрева

Правильная трассировка — необходимая часть проверки после сборки, но не единственное возможное объяснение тепловой проблемы. Если магистрали соответствуют схеме, продолжают поиск по фактическим данным: температуре, состоянию отвода тепла и работе самой трансмиссии. Исправная новая деталь не отменяет другой источник отклонения.

Контроль проводят в допустимом режиме, который позволяет оценить исходную жалобу. Короткая работа на месте не воспроизводит все условия длительного движения. Вместе с температурой проверяют отсутствие свежих утечек и сохранение правильного уровня после выполненных операций.

Результат должен быть понятен по конкретной причине: исправили неправильное соединение, заменили подтверждённо неисправный элемент либо нашли иной источник перегрева. Само наличие большого охладителя на автомобиле не доказывает, что через него обеспечен предусмотренный поток.

Важно: не удаляйте термоклапан как универсальное средство от перегрева. Полную ёмкость CVT нельзя использовать как готовый объём доливки после ремонта магистралей.
