Mitsubishi ASX 1.6: когда течь гидропривода сцепления требует замены трубки в сборе

На Mitsubishi ASX 1.6 снижается уровень жидкости сцепления, а возле соединения трубки появляются влажные следы. Кажется, что достаточно подобрать небольшое резиновое кольцо. Однако у гидропривода с коробкой F5M43 заводская процедура ограничивает разборку таких соединений. Повреждение встроенного уплотнения или фиксатора может требовать замены соответствующего узла в сборе.

Рассматриваем леворульный ASX первого поколения с двигателем 4A92, механической коробкой F5M43 и передним приводом, выпуска 2017–2019 годов. Код коробки подтверждают по автомобилю. Руководство ASX 2019 связывает семейство 4A9 с F5M43, а 4B1 — с F5MBB: процедуры этих коробок нельзя смешивать.

Сначала находят, откуда выходит жидкость

Влажная трубка не всегда означает, что повреждена именно она. Жидкость может попасть на соседний участок из соединения или цилиндра. Поэтому сначала устанавливают место повторного увлажнения и оценивают затронутые элементы, а не заказывают всю магистраль по одному пятну.

Если недавно выполнялись работы, важно отличить остатки пролитой жидкости от продолжающейся течи. Поверхность очищают допустимым способом и проверяют в условиях работы привода. Однократный осмотр неподвижного автомобиля способен не показать небольшую утечку, возникающую при нажатии педали.

Общие места поиска разобраны в статье где ищут скрытую утечку жидкости сцепления. Для рассматриваемого ASX следующий важный вопрос — не только место течи, но и допустимый способ ремонта соединения F5M43.

Почему маленькое кольцо не всегда меняют отдельно

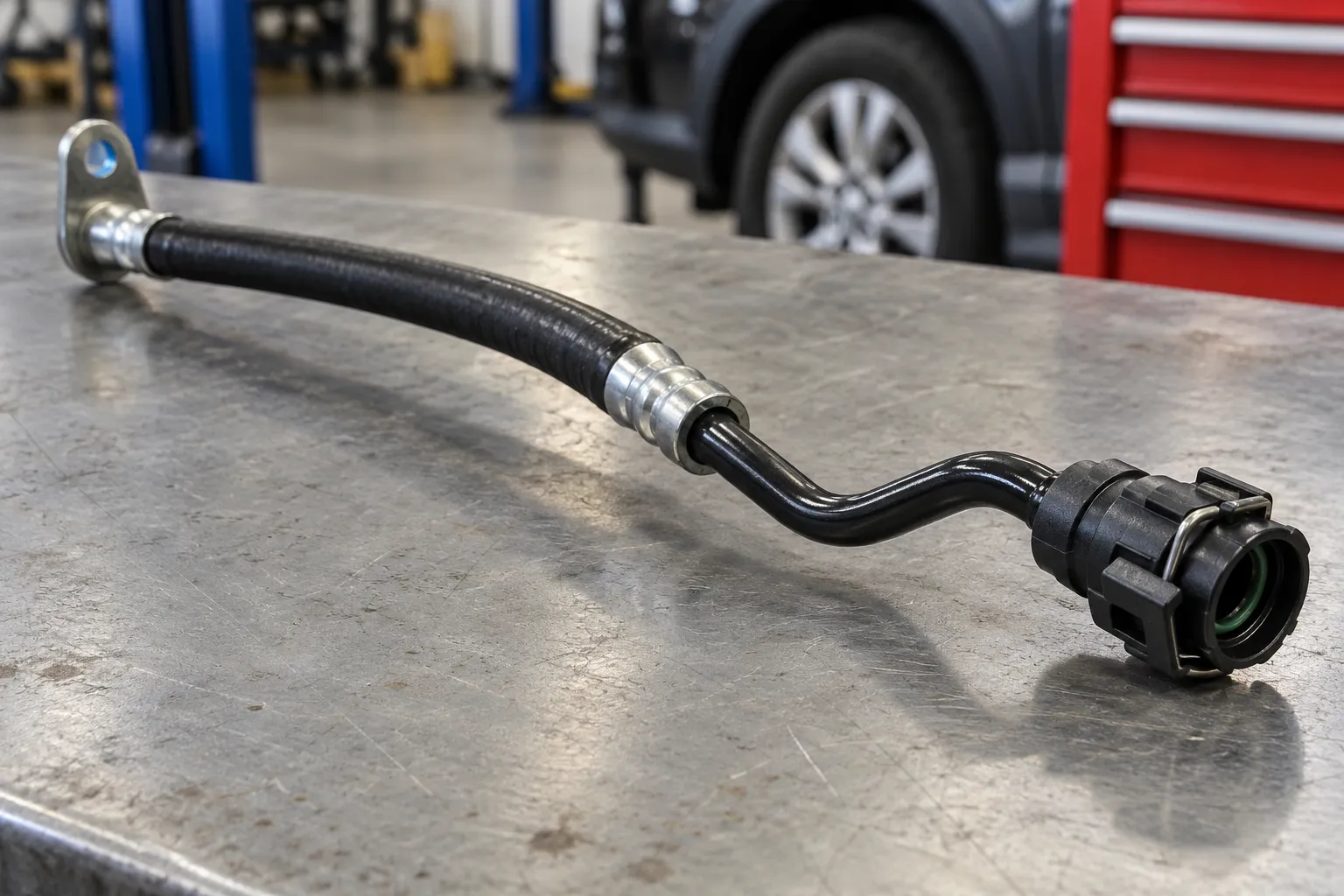

В заводском разделе для леворульной версии прямо указано не извлекать уплотнительные кольца и фиксаторы из трубок в сборе и главного цилиндра. Если эти элементы повреждены, предусмотрена замена соответствующей сборочной единицы. Это ограничение нельзя заменить советом подобрать похожее кольцо по диаметру.

Слово «соответствующей» здесь существенно. При повреждении элемента одного соединения не следует автоматически объявлять неисправными все трубки и оба цилиндра. Сначала определяют, к какой детали относится повреждённое кольцо или фиксатор, затем подбирают предусмотренную замену.

Самовольное извлечение исправного встроенного элемента ради осмотра также не соответствует описанной процедуре. Проверка состояния и запрещённая разборка — разные действия. Если соединение уже разбирали неподходящим способом, этот факт нужно учитывать при оценке пригодности.

Зачем проверять фиксатор вместе с уплотнением

Кольцо отвечает за герметичность соединения, а фиксатор — за его предусмотренное удержание. Отсутствие видимой течи сразу после сборки не подтверждает исправность повреждённого крепления. Поэтому руководство требует проверить оба элемента перед установкой.

Деформированный фиксатор нельзя считать нормальным только потому, что трубка пока держится. Непредусмотренные проволочные крепления, наружный герметик и случайные уплотнения не восстанавливают заводскую конструкцию. Они также затрудняют понимание того, где возникла исходная проблема.

Если соединение загрязнено, способ очистки выбирают по документу. Для указанных участков руководство предусматривает использование жидкости сцепления. Произвольный растворитель не следует считать равноценной заменой: совместимость с уплотнениями должна быть подтверждена.

Почему снятие коробки не назначают заранее

В процедуре F5M43 рабочий цилиндр выделен отдельной операцией снятия после получения доступа снизу. Это отличается от конструкции, где рабочий цилиндр находится внутри картера вместе с выжимным узлом. Поэтому общая фраза «потекло сцепление — нужно снимать коробку» для этого случая недостаточна.

Нужно установить, течёт трубка, главный цилиндр или наружный рабочий цилиндр. Состав работ будет зависеть от найденного места и предусмотренного доступа. Из процедуры другой коробки нельзя переносить крупную разборку только потому, что автомобиль тоже называется ASX.

Левый и правый руль также имеют значение для схемы доступа. В заводском перечне есть отдельные действия для праворульного исполнения, которые не следует включать в описание российской леворульной машины без основания.

Как выбирают заменяемую деталь

• Подтверждают код коробки и расположение рулевого управления.
• Устанавливают конкретный источник жидкости.
• Проверяют состояние соединения, кольца и фиксатора в допустимых пределах.
• Определяют сборочную единицу, к которой относится повреждение.
• Сверяют каталожную применимость до установки.

Похожий внешний вид трубки не гарантирует правильную длину, расположение креплений и тип соединения. Если деталь приходится натягивать или удерживать в нештатном положении, применимость стоит проверить заново. Монтаж не должен создавать дополнительную нагрузку на сопряжение.

При неисправности самого цилиндра его оценивают по своей процедуре. Наличие течи возле него ещё не доказывает повреждение внутренней манжеты, как и исправное внешнее соединение не подтверждает правильную работу цилиндра. Герметичность и способность выполнять функцию проверяют раздельно.

Чем заканчивается ремонт гидропривода

После замены руководство предусматривает заполнение жидкостью, удаление воздуха и проверку педали. Но прокачка не устраняет оставшуюся течь: если соединение негерметично, временное улучшение не является завершённым результатом.

Контролируют отсутствие нового увлажнения при работе привода, возврат педали и достаточное выключение сцепления. Исходные следы удаляют, чтобы при повторном осмотре не спутать их с новой утечкой. При продолжающемся снижении уровня поиск источника возобновляют, а не ограничиваются очередным доливом.

Важно: при падении уровня жидкости и неполном выключении сцепления эксплуатацию прекращают. Самодельные уплотнения и фиксаторы не заменяют предусмотренный ремонт соединений F5M43.
