Меняют кардан на L200 с автоматом: почему важно изменение февраля 2017 года
У L200 с полным приводом и автоматом в феврале 2017 года изменилось соединение кардана с раздаткой. Разбираем, какие данные нужны для подбора вала и почему одинакового названия модели недостаточно.

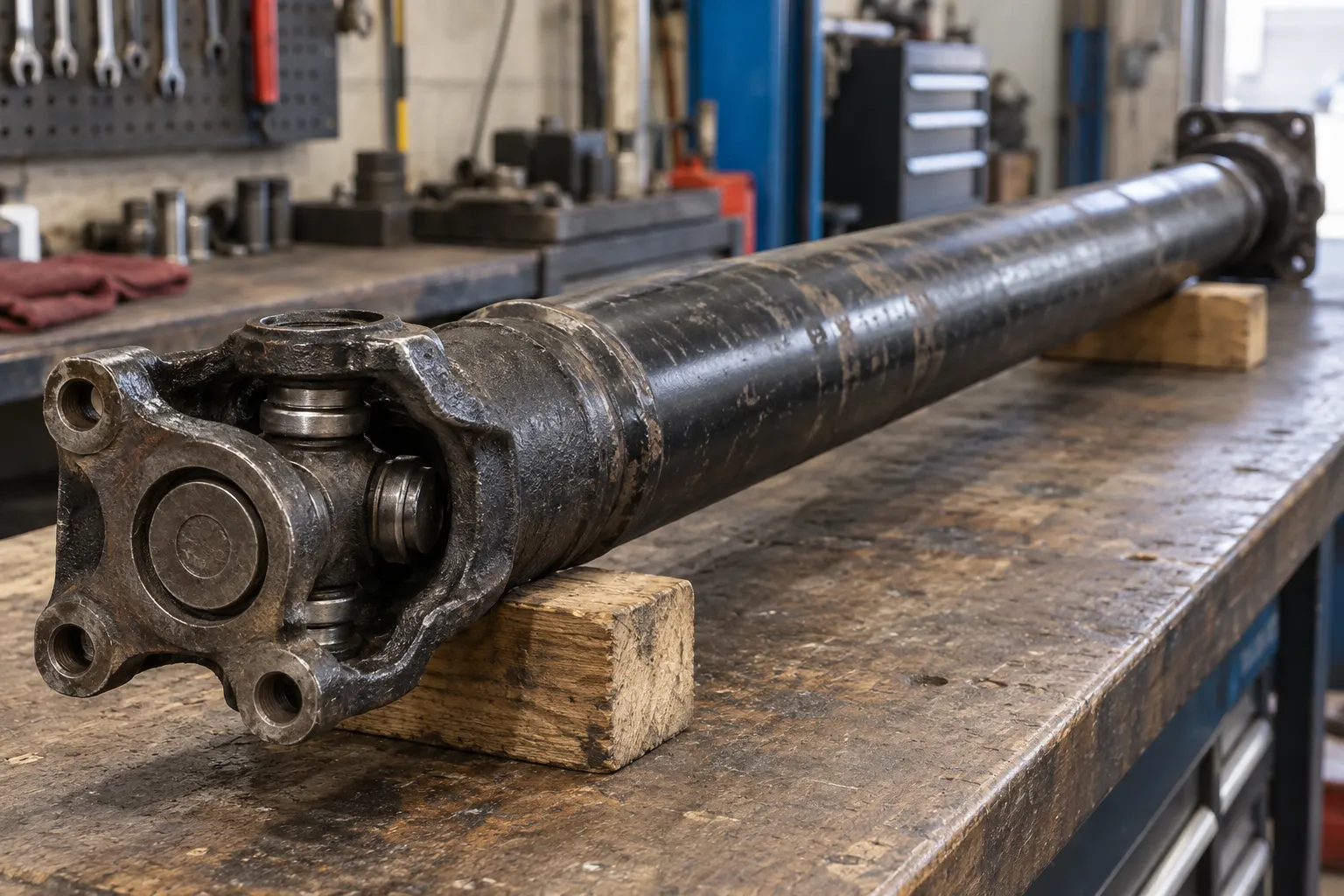

Для L200 нашли карданный вал по модели и двигателю, но при сравнении оказалось, что крепление у раздаточной коробки отличается. Это может быть следствием заводского изменения, а не ошибкой продавца в названии машины. С начала февраля 2017 года Mitsubishi изменила шарнир и крепёж этого соединения на определённых полноприводных версиях с автоматом.
Речь о L200 V российской спецификации с двигателем 4N15 2.4, полным приводом и пятиступенчатой АКПП, в том числе автомобилях выпуска 2016–2018 годов по разные стороны этой даты. Механическую коробку и более поздний шестиступенчатый автомат нельзя автоматически включать в тот же подбор. Перед заказом подтверждают установленную трансмиссию.
Что изменилось в феврале 2017 года
Бюллетень MSB-17EXL25-001 описывает переход соединения со стороны раздатки от BJ, то есть Birfield Joint, к CJ — Cardan Joint. Одновременно изменилось крепление: вместо шести болтов M10 стали использовать четыре болта M12. Это не только другое количество отверстий: завод указал изменение типа шарнира.
Поэтому вариант «оба кардана от L200 2.4, значит подойдут» недостаточен. Внешне похожая длинная труба не определяет совместимость её концевого узла. Отличие соединения нужно установить до снятия исправных соседних деталей и до попытки закрепить новый вал на автомобиле.
Дата первой регистрации не является границей изменения
В документе указано начало производства автомобилей с изменением, а не дата продажи или выдачи регистрационных документов. Машина могла быть изготовлена раньше и попасть к первому владельцу позднее. Поэтому запись «2017 год» в объявлении не позволяет выбрать один из двух вариантов без уточнения.
Для первоначального подбора нужны VIN, фактическая дата изготовления и сведения о коробке. После этого сравнивают установленное соединение. Если раздатку или кардан уже меняли, нынешняя конфигурация может требовать дополнительного выяснения: данные исходной комплектации не всегда описывают все последующие вмешательства.
Что сравнить на автомобиле и у новой детали
Полезно получить чёткое обозначение вала по каталогу и сопоставить его с соединением на машине. Проверяют тип шарнира со стороны раздатки, количество и исполнение крепёжных точек, форму сопряжения и предусмотренные крепёжные детали. Фотография только середины трубы почти не помогает ответить на эти вопросы.
Если вал приобретается бывшим в употреблении, информация «снят с пикапа такого же кузова» также недостаточна. Нужны данные автомобиля-донора или идентификация самой сборки. При отсутствии этих сведений внешнее сравнение может выявить явное несоответствие, но не подтвердить все параметры применимости.
Одновременно осматривают состояние полученного узла: повреждения трубы, соединений и доступных элементов. Совместимый по каталогу вал с механическим дефектом не становится пригодным к установке. Это отдельный вопрос от различия BJ и CJ, и его не следует скрывать удачно совпавшими отверстиями.
Почему крепёж подбирают вместе с соединением
Переход от M10 к M12 означает, что прежний комплект болтов нельзя считать универсальным для обеих конструкций. Параметры крепежа и порядок установки должны соответствовать выбранному исполнению. Недостаточно подобрать любой болт, который проходит через отверстие и позволяет навернуть гайку.
В заводском рисунке для старого и нового соединения различаются и требования затяжки. Поэтому привычное усилие от прежнего кардана не переносится на новый вариант. При работе используют данные конкретного узла, а не выбирают большее усилие по принципу «внедорожник тяжёлый, нужно надёжнее».
Что делать, если фланец не совпадает
Несовпадение сначала рассматривают как вопрос идентификации. Проверяют номер детали, исполнение раздатки и историю ремонта. Оно не доказывает, что нужно менять раздаточную коробку целиком, и не разрешает приспосабливать вал к оставшимся отверстиям.
Бюллетень подтверждает существование двух заводских вариантов, но сам по себе не является инструкцией переоборудования одного в другой. Если предполагается изменение комплектации, нужна подтверждённая совместимость всей сборки. Рассверливание фланца, дополнительные отверстия и случайные переходные детали не заменяют такую проверку.
При согласовании ремонта трансмиссии с заменой карданного вала сверяйте дату выпуска, тип фланца и комплект крепежа до заказа нового узла.
Какие вопросы остаются при установке подходящего вала
Правильный подбор устраняет риск смешения конструкций, но монтаж всё равно требует контроля посадки и креплений. Проверяют чистоту и состояние сопрягаемых поверхностей, правильное прилегание и соответствие собранного узла процедуре. Если для конкретного исполнения предусмотрены установочные метки, их учитывают по документации.
Не стоит создавать собственное универсальное правило ориентации для любого кардана. Снятие вала целиком и разъединение его частей — разные вмешательства. Полезно заранее знать, что именно выполнялось, чтобы после сборки не пытаться восстановить положение случайным поворотом деталей и пробными поездками.
Если после замены появилась вибрация
Проверку начинают с установленного узла и затронутых соединений. Совпадение каталожного номера не исключает ошибки монтажа, а новая вибрация ещё не доказывает необходимость балансировки. Общая последовательность разобрана в статье о вибрации кардана после снятия и установки.
После устранения обнаруженных отклонений оценивают результат в безопасном контрольном режиме. При сильных ударах или подозрении на ослабленное крепление поездку ради поиска определённой скорости не продолжают. Сначала нужно подтвердить безопасность соединений, а затем исследовать оставшийся симптом.
Важно: изменение февраля 2017 года не означает отзывную кампанию и не делает прежнюю конструкцию неисправной по определению. Не растачивайте фланцы и не подбирайте крепёж наугад для установки неподходящего кардана.
