Механический кран уровня грузовой пневмоподвески: как проверяют нейтральное положение

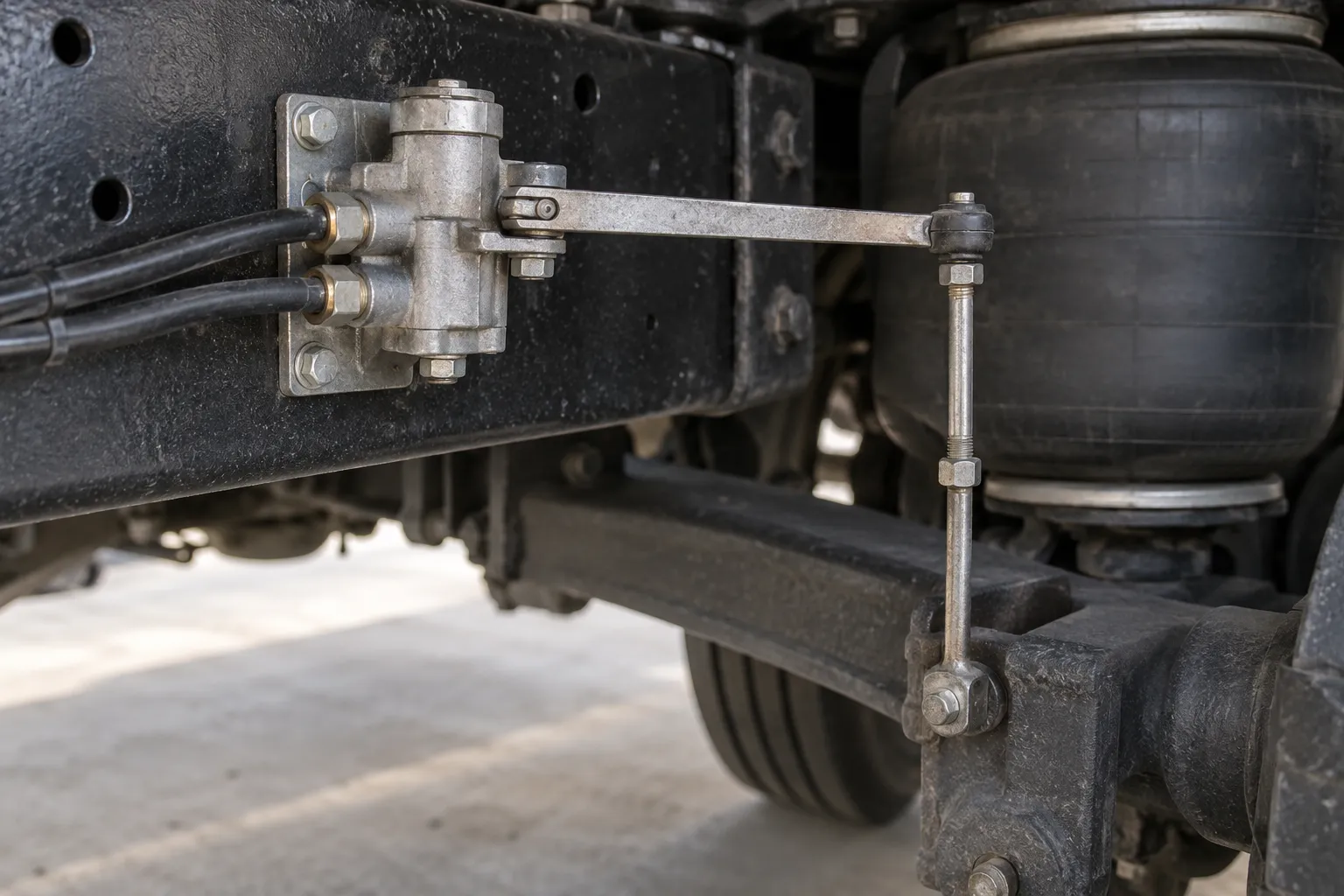

Грузовик с пневмоподвеской может сохранять воздух и при этом стоять выше или ниже положенного. Если высотой управляет механический кран, проверка начинается со связи между рамой, тягой и рычагом клапана. Важен не просто факт подъёма: нужно установить, в каком положении рамы кран прекращает наполнение и выпуск.

Нейтраль относится к состоянию самого механизма. Она должна соответствовать предусмотренной высоте подвески, а не произвольно выбранному положению кузова. Подгонка тяги по внешнему виду колёсной арки может оставить неправильную геометрию даже при ровно стоящей машине.

Три состояния одного крана

При изменении взаимного положения рамы и оси тяга поворачивает рычаг. В одном направлении клапан разрешает подачу воздуха к упругим элементам, в другом — выпуск. Между ними находится нейтральное состояние, при котором кран не должен продолжать соответствующую команду наполнения или опускания.

Какая ориентация рычага соответствует каждому режиму, определяют по маркировке и схеме конкретного устройства. Копировать положение с соседнего грузовика нельзя: крепление, направление установки и разводка трубок могут отличаться. Поворот рычага сам по себе ещё не показывает, какой порт сейчас соединён с каким.

Чем это отличается от электронного датчика

Здесь перемещение привода непосредственно воздействует на воздушный клапан. В электронной системе датчик передаёт информацию блоку управления, который формирует команды другим исполнительным устройствам. Проверки проводки и электрического сигнала подробно разобраны в статье о неверных показаниях датчика высоты.

Поэтому предложение «сделать калибровку компьютером» сначала сопоставляют с устройством машины. У чисто механического HCV такой операции может вообще не быть. И наоборот, внешне похожая тяга не доказывает, что перед нами именно механический воздушный кран.

От какой точки измеряют высоту

Изготовитель подвески задаёт контрольные точки и условия измерения. Просвет под бампером, расстояние до пола кузова и высота арки не заменяют этот размер. Они зависят от кузова, шин и других деталей, которые не определяют положение рычага относительно оси.

Перед измерением фиксируют загрузку и состояние автомобиля, предусмотренные процедурой. Если одна сторона стоит на препятствии или машина находится в незавершённом переходном состоянии, полученное расстояние трудно сравнить с нормой. Нужен воспроизводимый исходный режим, а не случайный снимок после разгрузки.

Что осматривают в тяге

• Целостность самой тяги и её соединений.
• Правильность точек крепления к рычагу и подвеске.
• Отсутствие изгиба, заедания и контакта с соседними деталями.
• Соответствие установленного крана данной схеме.
• Следы переноса кронштейна или изменения длины после ремонта.

Если шарнир перемещается с запаздыванием из-за механического повреждения, изменение настройки не восстанавливает передачу движения. Сначала устраняют подтверждённый дефект привода. Иначе регулировка будет зависеть от того, с какой стороны рычаг подошёл к выбранному положению.

Почему отсутствие немедленной реакции бывает разным

Зона нечувствительности и задержка являются характеристиками конкретного изделия. В линейке Hendrickson есть краны, описанные как устройства без задержки с минимальной зоной нечувствительности. Следовательно, утверждение «любой кран обязательно должен долго ждать» неверно.

Но и мгновенная реакция не служит универсальным критерием исправности. Сравнивают поведение с документацией установленной модели. При этом разделяют задержку клапана, свободный ход повреждённой тяги и время, необходимое подвеске для изменения положения после начала подачи воздуха.

Как отличают настройку от проблемы воздушного пути

Если команда на наполнение есть, а рама не поднимается, проверяют предусмотренную подачу и соединения. Если выпуск не даёт ожидаемого опускания, оценивают соответствующий путь. Неверная разводка после замены крана не исправляется подбором длины тяги.

Отдельно устанавливают, сколько кранов предусмотрено схемой и какими элементами они управляют. Два похожих устройства на разных машинах могут обслуживать различные группы баллонов. Проверку одного контура нельзя автоматически считать проверкой всей подвески, особенно после переоборудования шасси.

Постоянное шипение тоже локализуют: выход воздуха из выпуска крана и утечка соседнего соединения требуют разной проверки. По одному звуку из-под рамы нельзя решить, что клапан не удерживает нейтраль.

Когда регулировка действительно завершена

После исправления привода или установки подходящего крана контролируют положение рамы и возврат к нейтрали по процедуре. Оценивают не только достижение высоты из одного направления: важно, чтобы механизм правильно работал после предусмотренного изменения положения, без удержания рычага рукой.

По вопросу ремонта ходовой части грузовика полезно сообщить модель подвески и то, что менялось перед появлением неправильной высоты. Это позволяет отделить неисправность клапана от ошибки установки привода.

Важно: не перемещайте тягу, находясь под неподдержанной рамой: она может внезапно опуститься. Положение для проверки и способ страховки выбирают по конструкции подвески.
