Люфт маятникового рычага рулевой трапеции: почему новых наконечников бывает недостаточно

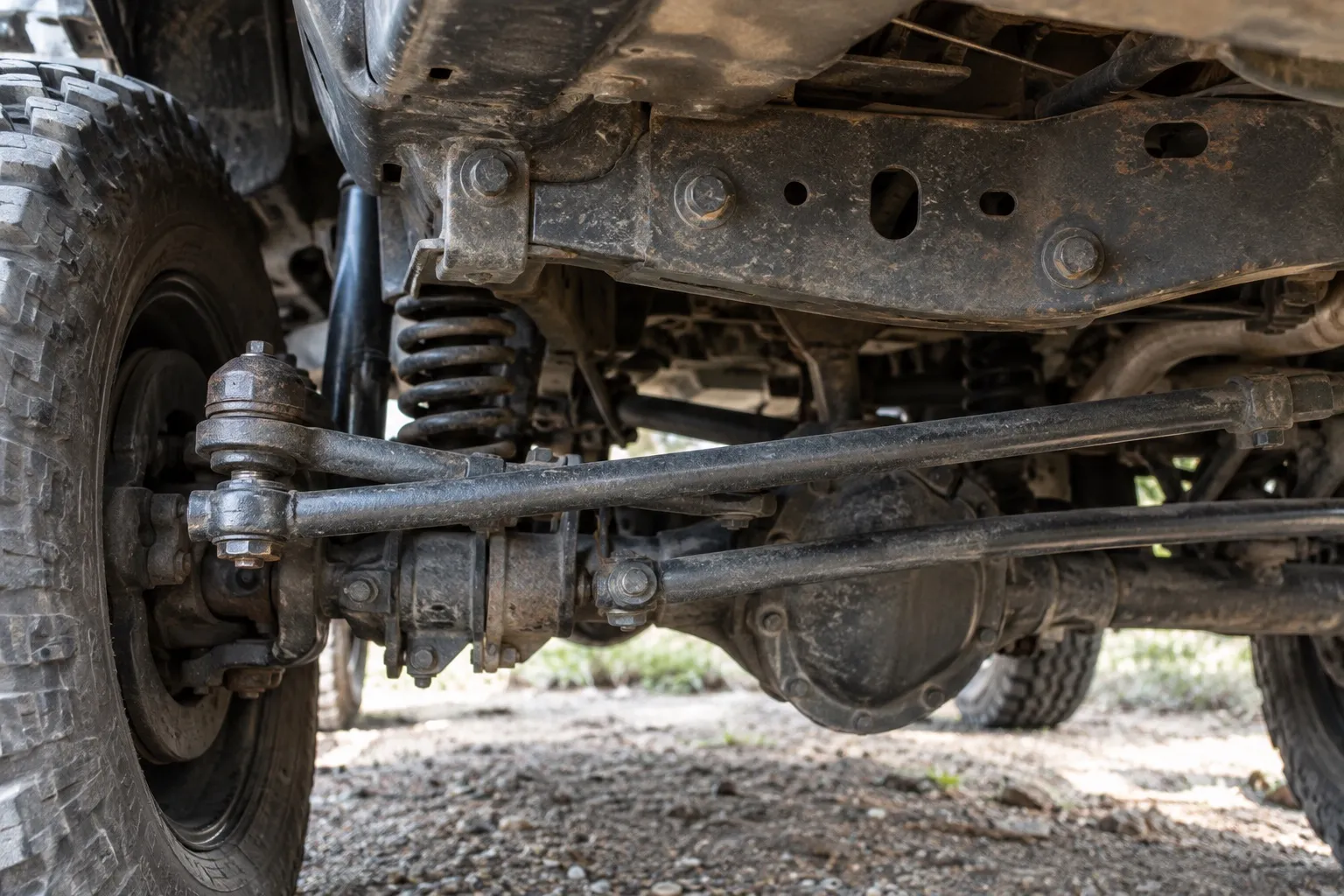

Маятниковый рычаг поддерживает противоположную рулевому редуктору сторону трапеции на автомобилях с такой конструкцией. Он позволяет средней тяге перемещаться по заданной дуге. Современная рулевая рейка обычно устроена иначе, поэтому искать маятниковый рычаг на любой машине нельзя.

Появляется люфт руля, автомобиль требует подруливания, а после замены наконечников свободный ход остаётся. Иногда слышен стук в передней части при перемене направления. Нужно определить, перемещается ли ось маятникового рычага в корпусе или люфт возникает в соседних шарнирах и креплении кронштейна.

Как отличить нормальную работу от неисправности

На неподвижном автомобиле специалист наблюдает работу трапеции при небольших поворотах руля, сравнивает ход со стороны рулевого редуктора и маятниковой опоры. Если корпус кронштейна движется относительно кузова, это одна проблема; если ось болтается внутри корпуса — другая.

В таких системах важна последовательность событий: когда возник признак, что перед ним изменилось и какой узел действительно сработал. Несколько деталей могут создать похожее ощущение для водителя, хотя способы ремонта различаются. Точное описание условий, автомобиля и комплектации сокращает число неверных предположений.

Возможные причины

Изнашиваются втулки или подшипник маятникового рычага, соединение рычага с тягой, крепления кронштейна. Износ редуктора и других шарниров может складываться с небольшим люфтом опоры. Замена только наконечников устраняет лишь часть возможных источников свободного хода.

Рулевая трапеция чувствительна к сумме малых люфтов. Если заменить один наконечник, а маятниковая опора продолжает перемещаться, общий свободный ход может почти не измениться. Поэтому отчёт осмотра полезнее общего заявления «всё рулевое новое».

Как проходит проверка

Проверяют шарниры рулевой трапеции поочерёдно под контролируемой нагрузкой, состояние кронштейна, оси и корпуса маятникового рычага. Смотрят крепление к раме или кузову и отсутствие деформации после удара. Заключение делают по месту относительного перемещения, а не только по общему люфту рулевого колеса.

Электронное сообщение указывает на обнаруженное блоком отклонение, а не обязательно на сломанную деталь в тексте расшифровки. Механические узлы иногда вовсе не записывают код. Поэтому данные сканера дополняют осмотром, измерением и сравнением заданного действия с фактическим; удаление ошибки до проверки уничтожает полезные условия её появления.

Как понимать результат

Новый наконечник может стоять рядом с изношенным маятниковым рычагом; это не делает предыдущий ремонт ошибочным, но показывает необходимость полного осмотра. Если маятниковая опора исправна, поиск продолжают в редукторе, тягах и соединениях колонки.

Важно учитывать конструкцию автомобиля: при рулевой рейке «маятниковый рычаг» из советов для внедорожника может вообще отсутствовать. Если в сервисной записи используется такое название, уточняют фактический узел и его место; это помогает избежать заказа детали, не относящейся к машине.

Что делать до ремонта

С большим люфтом рулевой трапеции нельзя откладывать проверку: точность управления уменьшается. Нельзя подтягивать узел до закусывания ради временного исчезновения люфта. Если крепление кронштейна треснуло или ослабло, автомобиль не используют до ремонта.

Конструкция по названию системы бывает разной. Перед заменой детали важно сверить модель, год, комплектацию и точный тип установленного узла: иначе даже верное общее объяснение приведёт к неверному действию на конкретной машине. Технические допуски и способы проверки берут из документации её изготовителя.

Как выбирают объём ремонта

После локализации дефекта ремонтируют маятниковый рычаг, втулки или крепление согласно конструкции. Затем повторно проверяют все шарниры, свободный ход и положение руля. Геометрию колёс оценивают после восстановления жёсткости трапеции, иначе измерения могут быть нестабильными.

После работы проверяют результат в условиях исходной жалобы. Отсутствие сообщения сразу после запуска ещё не показывает, как узел поведёт себя под нагрузкой или после прогрева. Контролируют крепления, уровни жидкостей там, где они участвуют, повторное появление люфта или ошибки и соответствие фактического положения заводским данным.

Частые вопросы

Маятниковый рычаг есть у всех автомобилей? Нет. Он характерен для части схем с рулевой трапецией; у реечного управления устройство другое.

Почему новые наконечники не убрали люфт? Свободный ход может оставаться в опоре средней тяги, редукторе или креплении.

Ответ зависит от исполнения узла и результатов измерений. Универсальная рекомендация без кода двигателя или коробки может быть неверной: одинаковое поведение иногда создают разные детали. Поэтому сначала фиксируют условия появления, затем проверяют доступные данные, а уже после выбирают работу. Это помогает не заменять исправные компоненты по одному внешнему признаку.
