Крестовина кардана заедает без заметного люфта: как находят неисправность

Кардан проверили на люфт, свободного перемещения не нашли, но вибрация и неравномерность работы остались. Это не исключает неисправность крестовины. Шарнир способен заедать из-за повреждения подшипниковых поверхностей, коррозии или нарушения смазки, оставаясь при этом достаточно плотным при попытке покачать его рукой.

Исправность требует не только отсутствия чрезмерного зазора, но и предусмотренной свободы движения. Для крестовины важно оценить работу в нужных направлениях и при доступных углах. Часть дефектов становится заметна только после снятия вала или разъединения соответствующего соединения.

Чем заедание отличается от люфта

Люфт означает избыточное свободное перемещение в сопряжении. Заедание, наоборот, создаёт сопротивление нормальному повороту шарнира. Эти дефекты могут существовать отдельно или вместе, поэтому проверка только покачиванием не охватывает все возможные неисправности.

Повреждение дорожек и игольчатых подшипников иногда создаёт ступенчатое движение: шарнир проходит одни положения легче, другие тяжелее. Но усилие нужно оценивать с учётом конструкции и состояния уплотнений. Не любое сопротивление новой детали является признаком поломки.

Почему плотная крестовина может вызывать вибрацию

Кардан работает при определённых углах между соединёнными узлами. Если шарнир не меняет положение равномерно, возникают дополнительные нагрузки и перемещения. Их проявление зависит от скорости, тяги и положения подвески, поэтому водитель может ощущать вибрацию только в части режимов.

При этом такая зависимость не доказывает неисправность крестовины без осмотра. Сходные ощущения дают центровка, геометрия вала, опоры и другие соединения. Общий поиск рассмотрен в статье о вибрации при разгоне. Задача проверки крестовины — подтвердить именно нарушение её движения.

Что осматривают снаружи

Обращают внимание на уплотнения, следы коррозии, повреждение чашек и стопорных элементов, где они предусмотрены. Ржавые следы возле уплотнения могут дать повод для более внимательной проверки, но сами по себе не описывают внутреннее состояние полностью.

Также оценивают вилки и окружающие детали. Повреждение или деформация сопряжения способны влиять на шарнир даже при недавно заменённой крестовине. Важно понять, неисправна отдельная деталь или нарушена геометрия всей сборки.

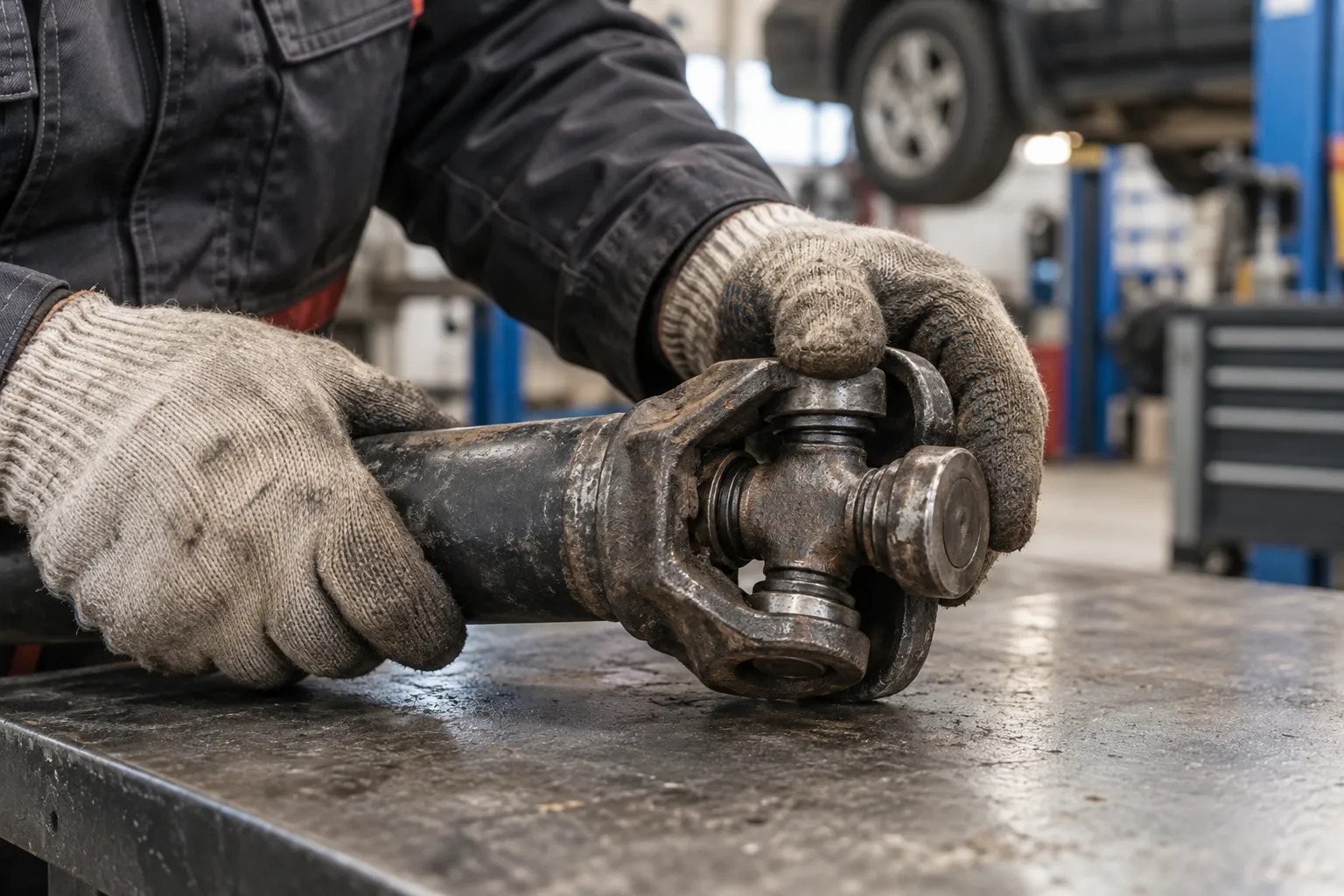

Как проверяют ход шарнира

Порядок зависит от доступа и конструкции. Специалист оценивает равномерность перемещения в предусмотренных направлениях, отсутствие закусывания и чрезмерного зазора. На установленном валу соседние соединения и положение агрегатов могут ограничивать такую оценку.

Если полноценная проверка требует снятия, это объясняют до работы. Отсутствие явного люфта при быстром осмотре снизу не должно оформляться как доказанная исправность всех подшипников крестовины. В заключении полезно указывать, какой именно способ контроля применялся.

Можно ли восстановить работу смазкой

Некоторые крестовины обслуживаемые, другие не предусматривают периодической подачи смазки. Для первой группы важны подходящий материал и процедура, но смазка не восстанавливает повреждённые дорожки и иглы. Временное уменьшение сопротивления не доказывает возвращение ресурса.

У необслуживаемого шарнира попытка проколоть уплотнение или залить жидкий состав снаружи не является штатным ремонтом. Нельзя переносить операции с крестовины одного типа на другую без проверки конструкции. При подтверждённом повреждении выбирают допустимый способ замены или восстановления сборки.

Почему после замены бывает новое заедание

Проверяют применимость крестовины, посадки чашек, состояние вилок и выполненную технологию. Перекос, повреждение игл при монтаже или неверная фиксация способны нарушить движение. Новая деталь поэтому требует контроля в составе собранного узла.

На некоторых валах замена крестовины не предусмотрена обычным способом, и восстановление требует специализированной технологии. Нужно заранее уточнить допустимость ремонта, возможность сохранения геометрии и дальнейшей балансировки. Формальная установка подходящей по размерам детали не гарантирует правильный результат.

Что проверяют вместе с шарниром

Оценивают остальные соединения вала, подвесную опору при её наличии, крепления и геометрию. Один заедающий шарнир может создавать нагрузку на соседние элементы. Одновременно наличие неисправности в другой части не позволяет пропустить крестовину только потому, что люфт отсутствует.

Если недавно снимали редуктор или обнаружили течь возле его фланца, полезно учитывать материал о проверке редуктора возле карданного соединения. Уплотнение, опора фланца и крестовина выполняют разные задачи, поэтому выводы о каждом узле должны иметь собственные основания.

Можно ли продолжать эксплуатацию

При сильной вибрации, ударах и подтверждённом закусывании дальнейшее движение может увеличивать нагрузку на кардан и крепления. Без осмотра нельзя назвать допустимый пробег. Способ доставки выбирают по фактическому состоянию автомобиля и требованиям его трансмиссии.

На территории ВИСТ в Домодедово можно обратиться на диагностику трансмиссии. После ремонта проверяют свободный предусмотренный ход соединения, фиксацию, состояние вала и отсутствие исходного симптома. Итог должен подтверждать работоспособность шарнира, а не только отсутствие зазора при покачивании.
