После снятия обшивки двери Kodiaq погасла часть атмосферной подсветки: световод или модуль RGB

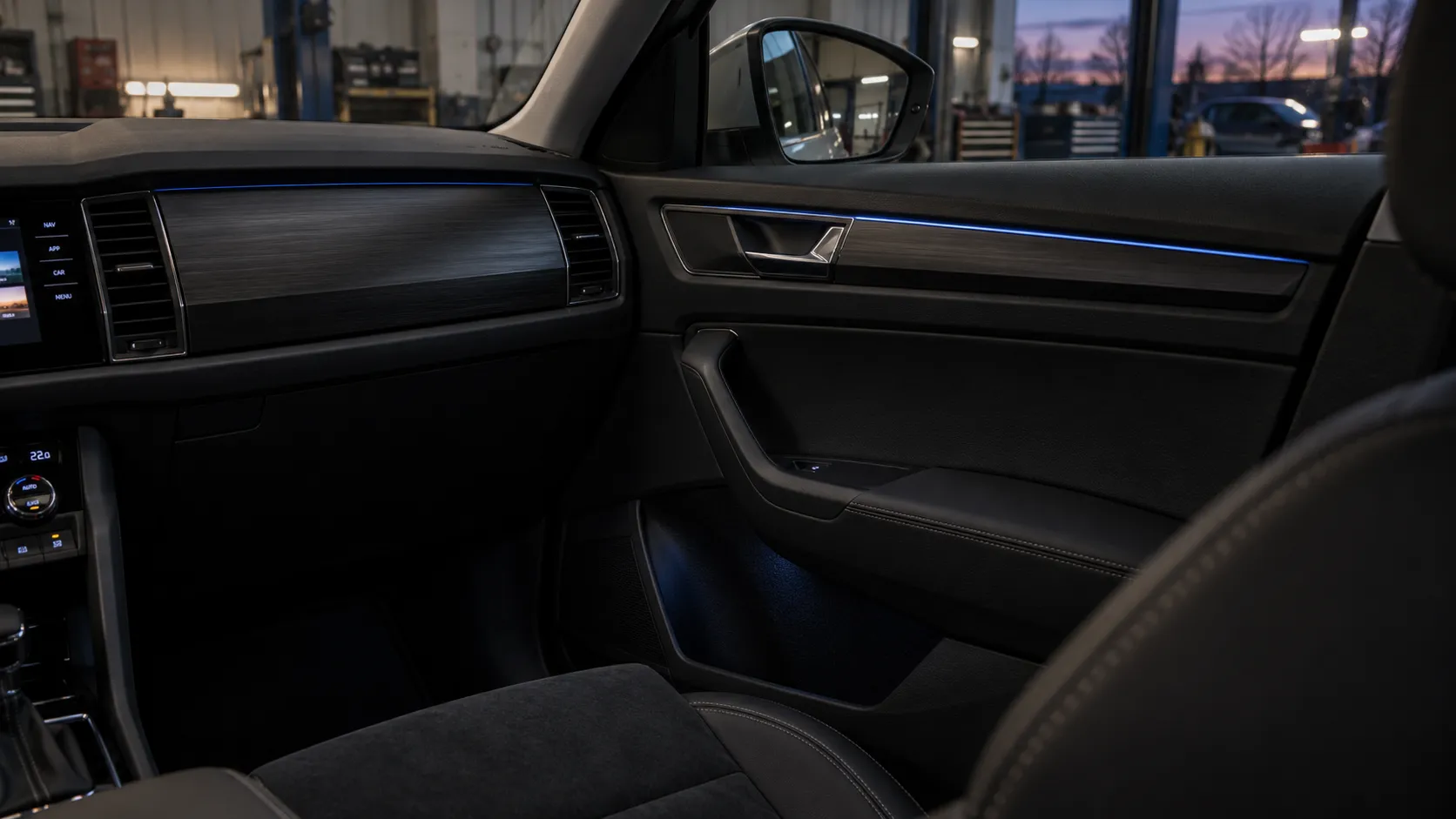

После снятия обшивки двери Kodiaq одна полоса атмосферной подсветки стала тёмной, хотя остальные двери светятся. Менять блок бортовой сети на основании такого признака рано. В штатной системе свет создаёт RGB-модуль, а по декоративной линии его распределяет световод. Электрическая часть и оптическая часть могут требовать совершенно разных проверок.

Материал относится к Kodiaq I российского рынка выпуска 2017–2020 годов с заводской десятицветной атмосферной подсветкой, обозначенной PN2 или предусмотренной соответствующей комплектацией. Нештатная светодиодная лента устроена иначе. Перед диагностикой важно установить, какая система действительно стоит в машине, особенно если отделку дорабатывали прежние владельцы.

Две линии в двери — два источника света

Заводское описание Kodiaq показывает по два световода и по два RGB-модуля в каждой из четырёх дверей. Источник находится на конце световода, который распределяет свет по своей линии. Следовательно, потемневший участок отделки не позволяет сразу определить, исчезло ли питание или нарушилась передача света внутри оптического элемента.

RGB-модули управляются блоком бортовой сети по LIN. В Infotainment выбирают цвет и интенсивность, причём настройка распространяется на все четыре дверных модуля сразу. У рассматриваемого исполнения предусмотрено десять вариантов цвета. Это даёт удобную отправную точку для сравнения, но не заменяет диагностику конкретной линии.

Если три двери реагируют на смену цвета, а одна линия четвёртой остаётся тёмной, общая команда как минимум проявляется в других местах. Это основание внимательнее проверить локальный участок. Однако считать оставшуюся электронику полностью исправной только по такому сравнению тоже нельзя: для окончательного вывода нужны проверка соединений и результата управления.

Как описать симптом до разборки

Сначала уточняют, погасли обе линии одной двери или только одна, равномерно ли изменилось свечение и реагирует ли проблемная зона на другие цвета. Отдельно отмечают, появился ли дефект сразу после снятия панели. Фотографии до и после ремонта помогают показать различие, если сделаны при сопоставимой яркости окружающего освещения.

Затем проверяют настройки и сравнивают двери в нескольких выбранных цветах. Если одна линия сохраняет свет, но иначе передаёт оттенок, это другой исходный признак, чем полностью тёмный световод. По наблюдению нельзя назначить конкретный RGB-канал неисправным, но оно помогает сформулировать задачу электрической проверки.

Неравномерный участок внутри светящейся полосы также рассматривают отдельно от полного отказа всей двери. Источник света может работать, а световод — оказаться смещённым, повреждённым или неправильно сопряжённым с ним после вмешательства. Возможность такого сценария следует из устройства системы; подтвердить его можно осмотром конкретного узла.

Что могло измениться при снятии обшивки

После разборки проверяют посадку световодов, их состояние и сопряжение с источниками. Одновременно осматривают разъёмы и проводку, которые могли затронуть при работе. Важно не ограничиться одной находкой: неверно установленный оптический элемент и неполностью подключённый разъём могут существовать одновременно.

Связь по времени с ремонтом делает монтаж приоритетной зоной, но не доказывает виновность конкретного мастера или детали. Нужен наблюдаемый дефект — например, подтверждённое нарушение посадки либо электрического соединения. Тогда восстановление имеет понятную цель и результат можно проверить после сборки.

Световод не следует прижимать или подгибать наугад, чтобы добиться свечения. Если видны повреждения, вопрос пригодности и замены решают по устройству детали и каталогу. Установка панели с усилием ради закрытия зазора способна скрыть исходную неправильную посадку, а не устранить её.

Когда требуется электрическая проверка

Если оптический путь не объясняет симптом, проверяют работу RGB-модуля и его подключение. Здесь нужна диагностика электрики автомобиля: разделяют питание, связь по LIN и выполнение команды. Само отсутствие видимого света ещё не сообщает, какой из этих этапов нарушен.

При этом работа соседней линии не означает, что у неисправной обязательно целы все соединения. У каждой предусмотрен свой источник. В обратную сторону вывод тоже не работает: отказ одной линии не доказывает повреждение центрального блока управления всеми дверями. Переход к дорогому общему узлу должен опираться на результаты проверки, а не на название ошибки без контекста.

LIN — линия обмена данными, поэтому её нельзя проверять как произвольный силовой провод. Не прокалывают изоляцию ради случайного замера и не подают 12 В на неизвестные контакты модуля. Схема подключения и допустимый способ измерения должны соответствовать конкретному исполнению автомобиля.

Почему универсальная лента не восстанавливает штатную функцию

Дополнительная лента может дать свет, но сама по себе не возвращает заводское управление RGB-модулями и предусмотренное распределение света. Она меняет конструкцию, а не подтверждает ремонт исходной системы. При жалобе после снятия обшивки сначала восстанавливают или проверяют штатные соединения и элементы.

То же касается попытки постоянно выбрать другой цвет, на котором дефект менее заметен. Такой режим может помочь описать симптом, но не устраняет причину. Если проблема проявляется только при определённых оттенках, это полезная информация для проверки, а не доказательство, что ремонт больше не нужен.

После сборки оценивают равномерность обеих линий двери, изменение яркости и переключение цветов, сравнивают результат с остальными дверями. При электрическом вмешательстве проверяют и состояние связи. В итоге должно быть понятно, что восстановили: оптическую посадку, повреждённый элемент или электрическое управление. Именно это различие защищает от замены исправного общего блока из-за одной тёмной полосы.
