Клапан отломился сразу после ремонта ГБЦ: как находят перекошенную пружину

После ремонта головки блока двигатель проработал недолго, и клапан отломился в верхней части стержня. При разборке пружина оказалась целой. Это не исключает её роли: неправильно посаженная пружина может нагружать клапан сбоку, хотя сама ещё не разрушилась.

MAHLE описывает такой сценарий как следствие монтажного перекоса. Для его подтверждения рассматривают расположение пружины, отпечатки на опоре, состояние сухарей и поверхность излома. Раннее появление повреждения направляет проверку к сборке, но само по себе не доказывает конкретную ошибку.

Перекошенная пружина — не то же самое, что сломанная

У сломанной пружины нарушена целостность, и её работа меняется из-за этого дефекта. В рассматриваемом случае витки могут сохраняться. Проблема находится в положении детали относительно опоры и клапана: усилие передаётся не так, как при правильной установке.

Признаки разрушения самой пружины рассмотрены в статье о непостоянном проявлении поломки клапанной пружины. При раннем обрыве стержня важно не ограничиться ответом «пружина целая». Он подтверждает лишь отсутствие видимого разрыва витка, а не правильность опирания.

Что происходит уже при закрытом клапане

В установленном положении пружина нагружена. Если она стоит под углом, нагрузка на стороны получается неравномерной ещё до открытия клапана. Вместо предусмотренного осевого действия появляется неблагоприятное воздействие на связанную сборку.

Поэтому проверка не сводится к тому, удалось ли защёлкнуть сухари и отпустить монтажное приспособление. Тарелка может удерживаться, а пружина при этом опираться неправильно. Наличие собранных деталей ещё не означает, что усилие проходит по нужной оси.

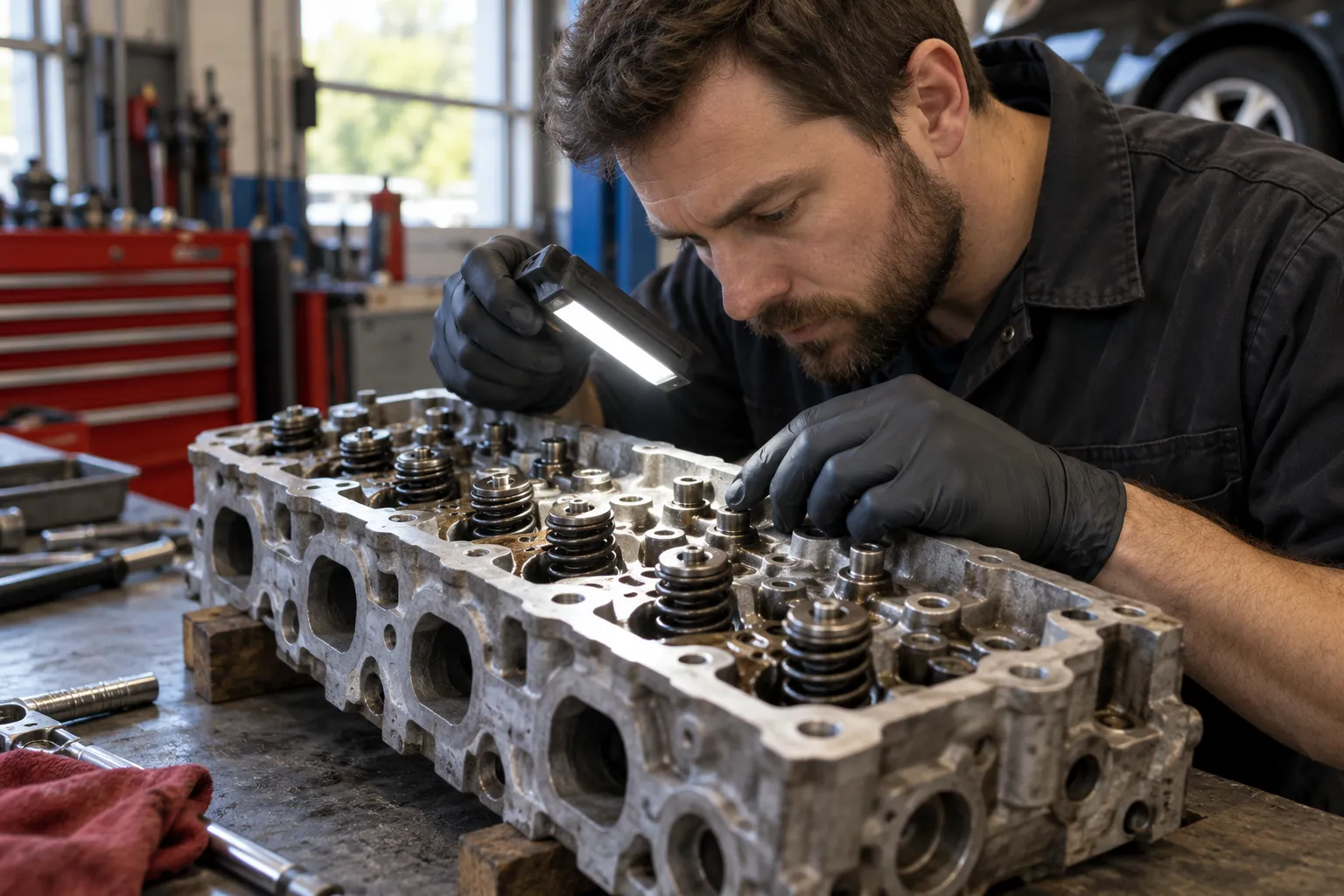

Именно положение нижней части пружины в головке заслуживает внимания. Если наблюдать только верхнюю тарелку, можно не заметить ошибку опоры. Осмотр выполняют с учётом конкретной конструкции: форма площадки и предусмотренные промежуточные детали у разных головок отличаются.

Почему открытие клапана усиливает проблему

При подъёме клапана пружина сжимается дальше. В описанном MAHLE сценарии перекос приводит к сжатию до предела, а ход кулачка создаёт большой боковой изгибающий момент в верхней части стержня. Повторяющаяся нагрузка заканчивается обрывом клапана.

Это объясняет, почему одного спокойного осмотра уже собранного механизма недостаточно. Опасное сочетание проявляется при рабочем перемещении, когда изменяется сжатие пружины. Однако воспроизводить его запуском подозрительного двигателя нельзя: при разрушении отделившаяся часть попадает в камеру сгорания.

Механизм не означает, что любая пружина с небольшим визуальным отклонением неизбежно ломает клапан. Нужно оценить правильность её посадки и соответствие размеров требованиям. Универсального допустимого наклона для всех двигателей нет.

Какие следы ищут вместе

В приведённом техническом примере излом начинается у нижней из трёх канавок и проходит поперёк стержня. Одновременно описаны частичная деформация сухарей у разъёмов и неравномерные следы давления на поверхности опоры пружины в головке. Поверхность излома имеет признаки разрушения от силовой перегрузки.

Третья канавка относится к показанному исполнению, а не к каждому автомобильному клапану. У другой конструкции количество и форма канавок отличаются. Смысл анализа — сопоставить место приложения нагрузки и характер повреждения, а не найти универсальную «метку виновника».

Одна деформированная деталь тоже не восстанавливает всю последовательность. После обрыва клапан сталкивается с поршнем и головкой, поэтому появляются вторичные повреждения. Их нужно отделить от следов, которые могли сформироваться при работе ещё целого, но неправильно нагруженного механизма.

Почему детали осматривают до потери исходной картины

Полезно сохранить положение и принадлежность элементов конкретному клапану: пружины, тарелки, сухарей и обломков. Если все детали смешать, связь между неравномерным отпечатком и определённой пружиной становится менее очевидной. Это усложняет техническое объяснение повторного отказа.

При ремонте ГБЦ после такого повреждения оценивают не только возможность заменить оборванный клапан, но и состояние его опоры и сопряжённых элементов. Проверка должна показать, почему возникла боковая нагрузка и что нужно изменить в сборке.

Отдельно исследуют последствия попадания обломка в цилиндр. Исправление посадки пружины не устраняет повреждений поршня или камеры сгорания, если они уже возникли. Объём восстановления нельзя определить по фотографии одного сломанного стержня.

Что важно перед повторной сборкой

Пружины, которые планируют использовать снова, проверяют на соответствие размерам. Правильное место установки не компенсирует непригодную деталь. Также убеждаются, что пружина заняла предусмотренную опору, а её положение не изменилось при освобождении приспособления.

Для нового и ранее работавшего клапана MAHLE рекомендует новые сухари. Но эта мера не исправляет перекошенную пружину: удержание клапана и направление нагрузки нужно проверить отдельно. При выявленном обрыве дальнейшие запуски исключают до оценки повреждений двигателя.
