Картридж турбины или турбокомпрессор в сборе: что определяет объём ремонта

При неисправности турбокомпрессора могут предложить заменить центральный картридж CHRA или установить агрегат в сборе. Разница заключается не только в количестве новых деталей. Картридж оставляет часть прежней конструкции, и её состояние должно позволять дальнейшую работу.

Решение нельзя принимать по одному свисту, дыму или коду недостаточного наддува. Сначала подтверждают неисправность и определяют, где она находится. Если причина в приводе регулирования или внешней масляной линии, покупка центральной части сама по себе не отвечает диагностической задаче.

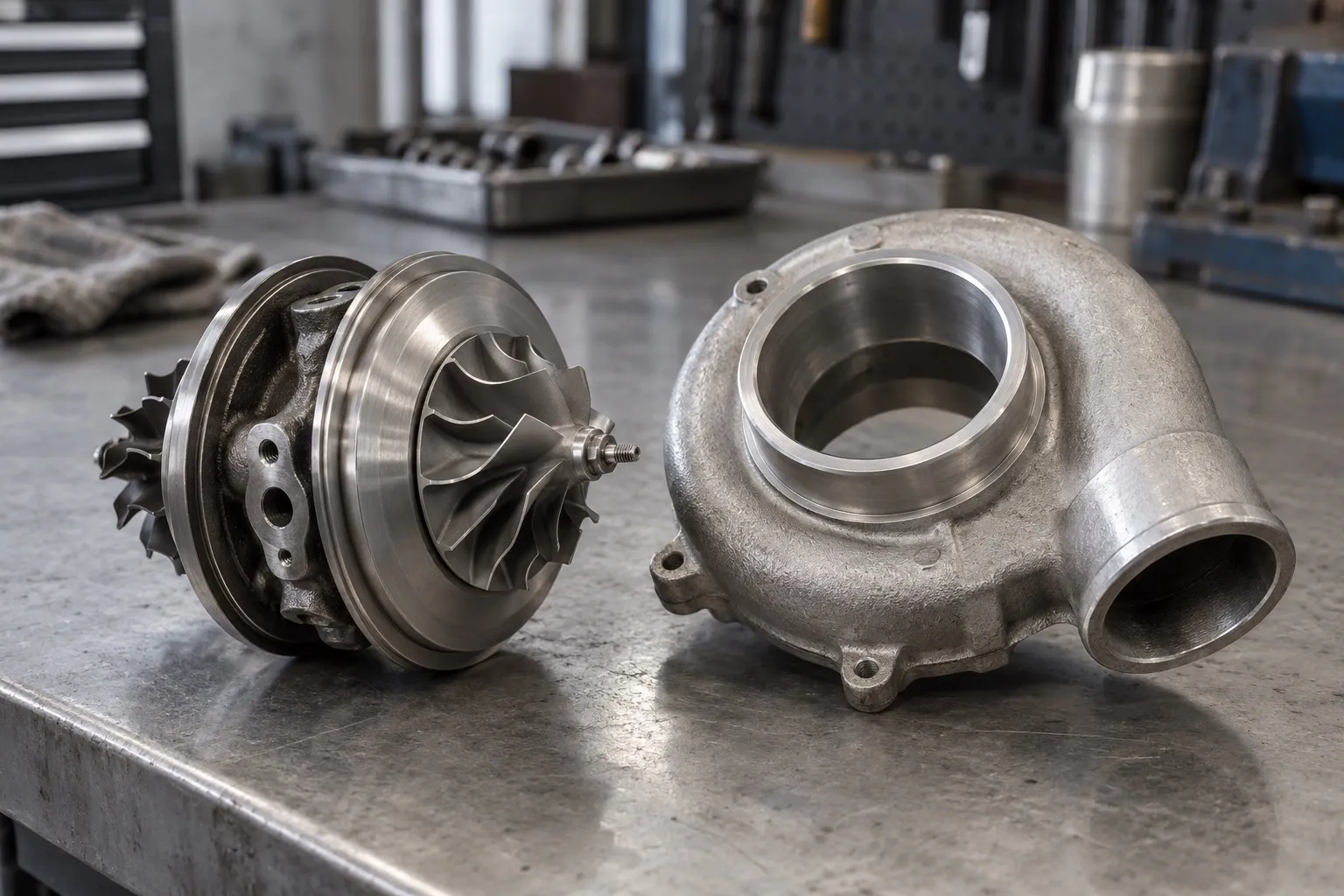

Что называют картриджем CHRA

Это центральный узел турбокомпрессора с ротором и подшипниковой частью. При его замене наружные корпуса и часть регулирующих компонентов могут оставаться прежними. Комплектация конкретного изделия уточняется отдельно: одно торговое название не гарантирует одинакового состава поставки.

Поэтому вопрос «турбина теперь новая?» после такой операции требует уточнения. Корректнее понимать, какие элементы заменены, а какие признаны пригодными после проверки. Новый центральный узел и новый агрегат в сборе не являются тождественными вариантами.

Какие корпуса можно оставить

Оставляемые детали осматривают на повреждения и оценивают по применимой технологии. Следы касания колеса, трещины, повреждённые посадки или крепления могут изменить возможность ремонта. Решение не сводится к тому, что корпус выглядит массивным и потому «не может износиться».

Особенно важно понять происхождение повреждения. Если внутри обнаружены следы постороннего предмета, нужно исследовать соответствующий путь его поступления. Установка исправного ротора без устранения причины создаёт условия для повторения отказа. Сам размер повреждённого участка не заменяет оценку его расположения и влияния.

Регулирование наддува остаётся отдельным вопросом

Вестгейт, изменяемая геометрия и привод имеют собственные функции. Замена картриджа не подтверждает их исправность и правильную настройку. Когда жалоба связана с управлением, сначала разделяют движение исполнительного элемента и работу связанной механики.

Это подробно разобрано в статье о заедании актуатора турбины. Если проблема находится там, выбор между двумя вариантами замены вращающейся части может вообще оказаться преждевременным.

Зачем нужны применимость и балансировка

Центральный узел подбирают по точному исполнению турбокомпрессора. Внешне похожий картридж не становится совместимым только потому, что входит в корпус. Различия рабочих частей и посадок требуют проверки по каталогу и допустимой ремонтной технологии.

Производители ремонтных компонентов, например Turbo International, указывают высокоскоростную балансировку своих собранных CHRA. Это характеристика конкретно подготовленного изделия, а не разрешение произвольно разбирать его и переставлять колёса. После вмешательства требования к сборке и проверке определяются выбранной технологией.

Почему нельзя настроить тягу на глаз

В инструкции Garrett отдельно запрещено произвольно менять заводские настройки турбокомпрессора. Регулировка длины тяги ради исчезновения ошибки может замаскировать исходное отклонение и создать другой режим. Сходство положения с соседним автомобилем также не заменяет правильной процедуры.

Если предусмотрена калибровка ремонтной сборки, нужны соответствующие условия и оборудование. Диагностическая адаптация на автомобиле и механическая настройка не обязательно выполняют одну задачу. Нельзя считать слово «адаптировали» доказательством исправности всех оставленных компонентов.

Причина повреждения может находиться вне турбины

При подтверждённом отказе проверяют связанные системы в соответствии с его характером. Имеют значение подача и отвод масла, состояние впуска и другие условия, предусмотренные изготовителем. Даже агрегат в сборе не исправляет засорённую внешнюю линию или продолжающееся поступление постороннего материала.

Не следует автоматически назначать одинаковый набор операций всем автомобилям. Например, следы масляного загрязнения требуют выяснить происхождение, а повреждение колеса — понять путь воздействия. Полезен конкретный ответ о первичной причине, а не только перечисление новых деталей.

Когда замена в сборе обоснованнее

Её рассматривают, если пригодность оставляемых деталей не подтверждена, повреждено несколько связанных частей или отдельная операция не предусмотрена доступной допустимой технологией. Это технические основания, которые отличаются от универсального утверждения «картриджи всегда плохие».

Обратное обещание, что картридж подходит при любом отказе, тоже неверно. Для выбора важно состояние именно этого узла. Стоимость одного центрального элемента не отражает весь объём необходимых проверок и восстановления остальных компонентов.

Что должно измениться после ремонта

Подтверждают нормальную работу наддува в предусмотренных режимах, отсутствие исходного отклонения и новых признаков утечки или шума. Короткий запуск на холостом ходу не всегда позволяет проверить регулирование под нагрузкой. Условия контроля выбирают с учётом безопасности и документации двигателя.

При выраженном дыме, резком необычном шуме или неконтролируемом росте оборотов испытания прекращают. На сайте ВИСТ доступна диагностика двигателя. При обращении уточните симптомы и предыдущие работы с наддувом: сначала требуется локализовать неисправность, затем определить достаточный объём ремонта турбокомпрессора.
