Карданный вал потерял балансировочный груз: почему нельзя заменить его произвольно

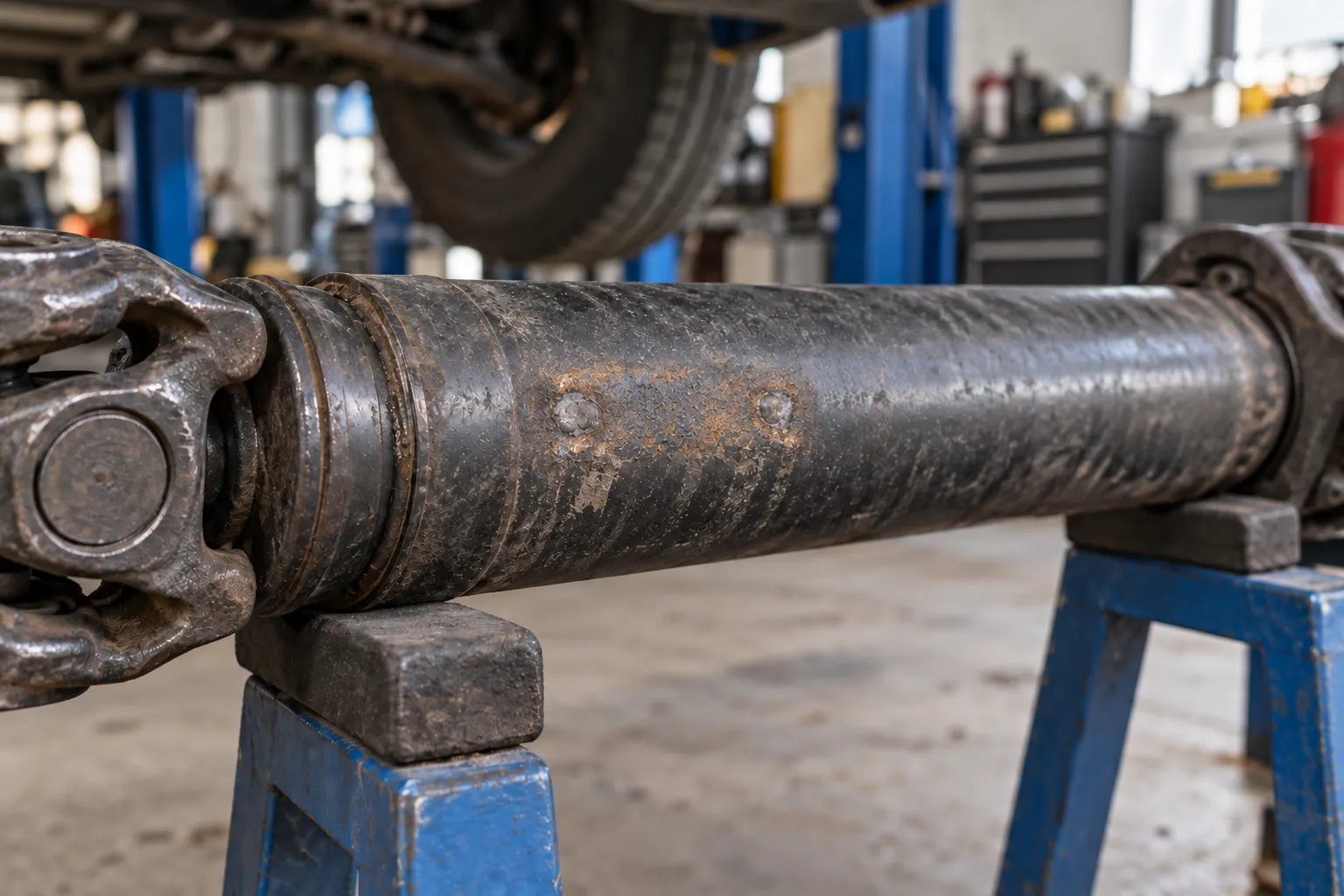

На трубе карданного вала заметили участок, похожий на место оторвавшейся металлической пластины, а при движении появилась вибрация. Возможно, потерян балансировочный груз. Но сначала нужно подтвердить, что след действительно относится к нему, и оценить состояние всего вала: причина вибрации может включать повреждение трубы, шарниров или крепления.

Подбирать похожую пластину по размеру и приваривать её самостоятельно нельзя считать восстановлением балансировки. Значение имеют масса, положение по окружности и длине, а также распределение дисбаланса в сборке. Ошибка способна усилить колебания вместо устранения.

Для чего на кардане устанавливают грузы

Балансировочные элементы компенсируют выявленную неравномерность распределения массы вращающейся сборки. Их положение определяют при соответствующей проверке, а не выбирают произвольно. У разных валов отличаются конструкция и способ коррекции, поэтому внешний вид чужого кардана не служит образцом.

Почему размер оставшегося пятна не даёт готового решения

По следу на трубе нельзя точно восстановить массу и параметры груза. Кроме того, после его потери вал мог получить другие повреждения. Возвращение приблизительно похожего элемента на старое место не подтверждает динамическую исправность сборки.

Даже сохранившийся груз полезен прежде всего как информация для специалиста. Его нельзя считать гарантией ремонта без проверки: важны состояние поверхности, технология крепления и результаты измерения. Самостоятельная сварка способна повлиять на трубу и создать новый дефект.

Как может проявиться потеря балансировки

Возможны вибрация кузова, пола или сидений в определённом диапазоне скорости. Её выраженность иногда меняется с нагрузкой. Однако по одному диапазону нельзя надёжно отличить кардан от колёс, приводов и других источников.

Общие причины рассмотрены в статье о вибрации автомобиля при разгоне. В этом случае подозрительный участок на валу делает его приоритетным объектом осмотра, но не отменяет проверку соседних узлов. Нужно связать найденный дефект с фактическим симптомом.

Что осматривают до балансировочного стенда

Проверяют трубу на вмятины, деформацию и коррозионные повреждения, оценивают шарниры, фланцы и промежуточную опору при её наличии. Заедание или чрезмерный зазор не исправляются добавлением груза. Геометрически повреждённая сборка сначала требует решения о допустимости восстановления.

Уточняют, были ли удары снизу, движение по препятствиям, снятие вала или недавний ремонт. Если вибрация появилась после установки, отдельно проверяют посадку и предусмотренное положение частей. Потерянный груз может оказаться не единственным изменением.

Почему нельзя проверять результат случайными поездками

Метод «прикрепить небольшой груз и посмотреть» не даёт контролируемых данных. Он создаёт риск ненадёжного крепления и дополнительной нагрузки на вращающуюся передачу. Пробные разгоны до появления сильной вибрации также не являются безопасной заменой измерения.

При выраженной дрожи, ударах или видимом повреждении эксплуатацию прекращают до осмотра. Невозможно назвать допустимую скорость по фотографии места груза. Способ доставки выбирают по состоянию автомобиля и требованиям его трансмиссии.

Что должна включать профессиональная работа

Специалист определяет пригодность вала к ремонту и состав необходимых операций. Если требуется восстановление шарниров или геометрии, его выполняют до окончательной оценки балансировки. Проверка должна относиться к предусмотренной сборке, а не только к отдельной трубе без влияющих элементов.

Оборудование и технология зависят от конструкции. Полезно уточнить, какие параметры измеряются и как подтверждается результат. Фраза «груз поставили на место» описывает операцию, но не доказывает, что остаточная неуравновешенность соответствует установленным требованиям.

Когда замена вала может быть обоснованной

Решение зависит от повреждений, конструкции, доступности допустимого восстановления и состояния сопряжений. Тяжёлое повреждение трубы или посадок может сделать ремонт нецелесообразным. Но одна лишь потеря груза не означает обязательную замену любой сборки без оценки.

При подборе другого вала учитывают применимость, длину, соединения и исполнение для конкретной трансмиссии. Внешнее сходство и совпадающее количество креплений недостаточны. Установка неизвестной сборки без проверки может добавить новую вибрацию к исходной.

Что проверяют при возвращении на автомобиль

Соблюдают требования к центровке, крепежу, положению частей и монтажу опоры, где она предусмотрена. Оценивают сопрягаемые фланцы. Если рядом обнаружены следы масла или ненормальное перемещение, полезен материал о проверке редуктора возле фланца кардана.

Правильная балансировка не компенсирует кривую посадку на автомобиле. Поэтому результат стенда и качество установки дополняют друг друга. После сборки проверяют крепления и исходный режим жалобы, если состояние позволяет безопасный дорожный контроль.

Какой результат нужен владельцу

В документах полезно видеть обнаруженные повреждения, выполненные операции и способ контроля. Если причина вибрации оказалась шире потери груза, это должно быть объяснено отдельно. Нельзя считать исчезновение колебаний на одной выбранной скорости доказательством исправности во всех рабочих режимах.

На территории ВИСТ в Домодедово можно согласовать диагностику трансмиссии и определить дальнейший маршрут ремонта. Основная задача — проверить вал и сопряжения, а затем восстановить работу допустимым способом. Произвольный груз на трубе не заменяет такую последовательность.
