Как подобрать линзы для фар: почему одного размера недостаточно

Две линзы могут иметь одинаковый диаметр, но разные корпуса, крепления и управление. Одна помещается в фару целиком, другая упирается в крышку; одна рассчитана на нужную световую функцию, другая — на иную. Поэтому подбор начинается с конкретного модуля и конкретной фары, а число на упаковке служит только одним из ориентиров.

Речь здесь о замене проекционного модуля, который формирует пучок света внутри фары. Подбор сменной лампы в существующую оптику — другая задача. Совпадающий цоколь лампы и совпадающий диаметр линзы не являются взаимозаменяемыми критериями.

Начать с установленной фары

Нужны её номер, исполнение и фактическая комплектация. На автомобилях одной модели могут стоять разные варианты света, а после прежнего ремонта содержимое корпуса может отличаться от заводского. Сведения об автомобиле помогают найти исходную конструкцию, но не заменяют осмотр уже установленной оптики.

Полезно сохранить фотографии маркировки и доступных компонентов. Если фары раньше переделывали, указать это до подбора. Название кузова в объявлении о комплекте не отвечает на вопрос, сохранились ли внутри штатные точки крепления и предусмотренное управление.

Диаметр линзы и габариты модуля

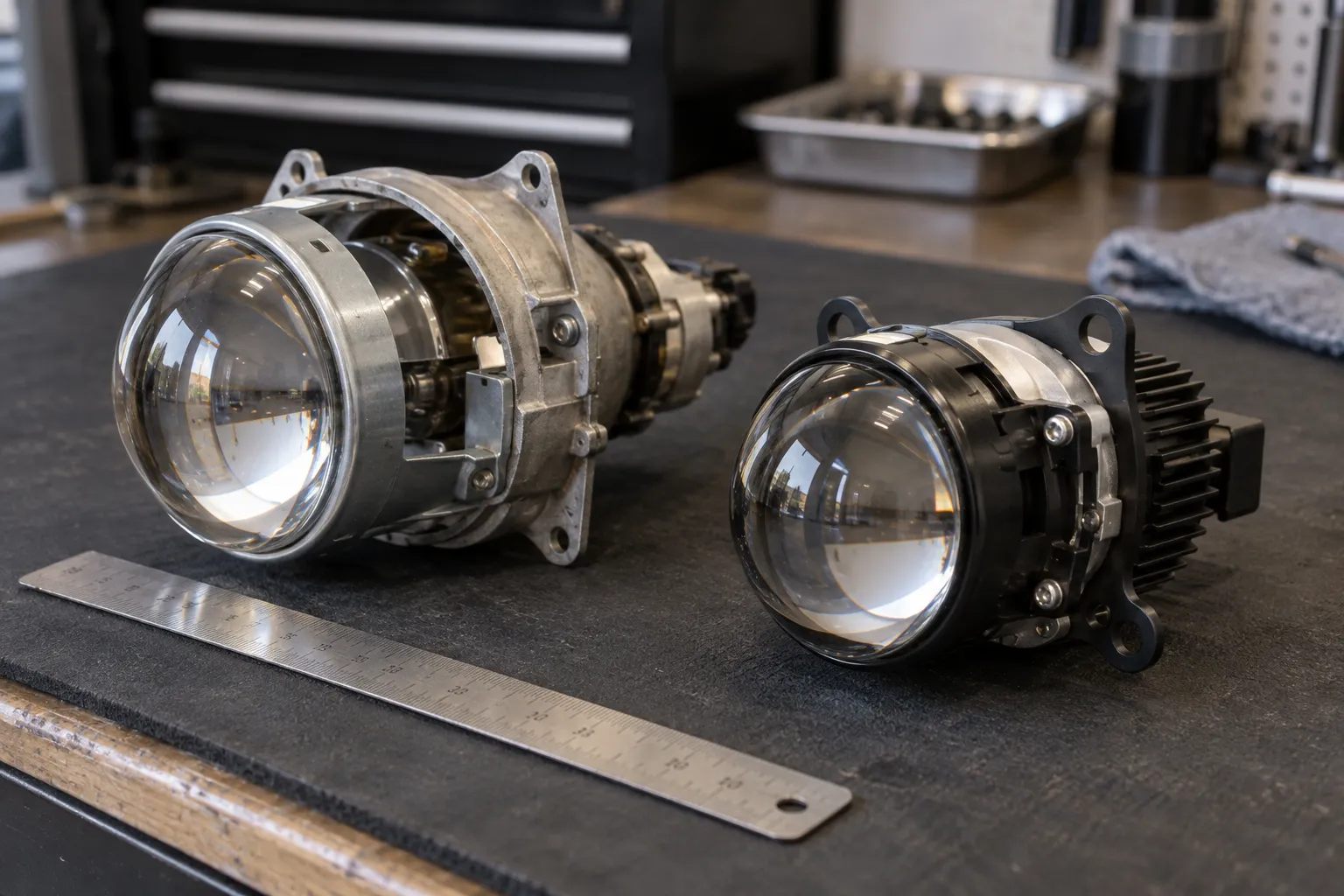

Диаметр описывает переднюю оптическую часть, но за ней находится весь узел. Для размещения важны ширина, высота и глубина, выступающие крепления, разъёмы и, в соответствующем исполнении, элементы охлаждения. Поэтому сравнивают размерный чертёж изделия с доступным пространством, а не только вид спереди.

Например, в технической карточке Morimoto M LED 2.0 отдельно приведены диаметр линзы, общие размеры и расположение креплений. Это наглядный пример того, почему одного числа недостаточно; он не означает рекомендацию устанавливать эту модель на любой автомобиль.

Проверяют окончательную сборку: помещается ли всё с подключёнными проводами и закрытыми крышками. Свободное место у модуля на столе не показывает, как он будет расположен внутри фары. Декоративная маска также должна подходить к выбранному узлу, не мешая его установке.

Крепления задают положение оптики

Сопоставляют точки крепления и положение модуля относительно них. Совпадение нескольких отверстий не описывает всю геометрию: оптика может оказаться смещена или повёрнута. Если нужен переходной элемент, должна быть понятна его применимость именно к этой паре деталей.

Сначала подтверждают правильную посадку, затем переходят к настройке света. Не стоит выбирать модуль с расчётом на то, что любой перекос удастся убрать регулировочными винтами. Допустимые положения и ход механизмов задаёт конструкция фары.

Какие световые функции нужны

Уточняют, формирует ли модуль только ближний свет или участвует и в дальнем. В комбинированной оптике нужно знать способ переключения и требования к управлению. Надпись «би» не описывает сама по себе электрическое подключение и работу всей системы автомобиля.

Также сверяют назначение светораспределения для нужной стороны дорожного движения. Левая фара на автомобиле и фара для левостороннего движения — разные понятия. Этот вопрос отдельно раскрыт в материале об оптике для другой стороны движения.

Фотографии света из рекламы не заменяют эти сведения. Автоматическая экспозиция камеры меняет впечатление от яркости, а красивый контур на стене не доказывает применимость выбранного изделия. Сначала устанавливают назначение компонента, а затем оценивают результат в составе фары.

Источник света и его питание

Газоразрядный модуль со сменной лампой и модуль со встроенными светодиодами требуют разных комплектов компонентов. Нужно определить, какие источник и управляющая электроника предусмотрены изготовителем изделия. Подбор отдельных частей только по внешнему сходству разъёмов не подтверждает совместимость.

Для автомобиля проверяют не только включение, но и доступные команды: ближний, дальний и другие сохраняемые режимы. Отсутствие сообщения на приборной панели ещё не показывает правильную работу всех функций. И наоборот, сам факт свечения не подтверждает корректное согласование с управлением.

Механизмы и охлаждение

Если оптический узел перемещается штатным приводом, при подборе учитывают его рабочее пространство. Новый модуль и проводка не должны мешать предусмотренному ходу. Нельзя считать удачной совместимостью вариант, при котором прежнюю функцию приходится просто заблокировать.

О неисправности такой системы есть отдельная статья о боковом наведении адаптивных фар. Здесь вопрос другой: будет ли выбранный компонент вообще способен работать в составе установленного механизма.

Для LED-модуля дополнительно учитывают предусмотренный отвод тепла и размещение его элементов. Требования берут из документации конкретного изделия. Универсального зазора или одинаковой схемы охлаждения для всех модулей нет; возможность закрыть крышку не заменяет эту проверку.

Что должно войти в результат подбора

• Точная модель модуля и основание его применимости.
• Понятный способ крепления и размещения внутри корпуса.
• Состав необходимых источников, электроники и соединений.
• Перечень сохраняемых световых функций.
• Возможность проверить собранную фару на автомобиле.

Если часть этих пунктов остаётся неизвестной, выбор ещё не завершён. На странице услуги стайлинга фар подбор компонентов связан с конструкцией оптики и электросистемой автомобиля. Именно эта связка важнее одинакового размера линз.

Важно: механическая посадка модуля не подтверждает его пригодность для дорожного применения. До установки необходимо проверить назначение изделия, ограничения его документации и возможность сохранить требуемые функции фары.
