Кабель видеорегистратора возле подушки-шторки: как выбрать безопасный маршрут установки

Провод видеорегистратора легко спрятать под край потолка и облицовку стойки. Снаружи монтаж получится незаметным, но именно в этой области у многих автомобилей расположена подушка-шторка. Кабель должен не только не дребезжать и не попадать на глаза: его положение оценивают с учётом того, как раскрывается удерживающая система.

Здесь речь о механическом размещении камеры, провода и адаптера. Подбор точки питания, работа на стоянке и расход заряда — отдельная задача. Если после монтажа разряжается батарея, полезен разбор подключения дополнительного оборудования и утечки тока.

Сначала определяют зоны раскрытия

По руководству автомобиля уточняют расположение подушек и ограничения установки аксессуаров. Надпись Airbag помогает заметить соответствующую область, но не показывает весь объём, который нужен системе при срабатывании. За видимым краем пластика могут находиться сложенная шторка, её крепления и элементы управления раскрытием облицовки.

В руководствах Ford для Safety Canopy прямо запрещается размещать оборудование возле боковой части потолка, если оно может контактировать с раскрывающейся шторкой. Практический вывод для установки регистратора — маршрут подтверждают по конструкции машины. Совета «всегда ведите выше» или «просто затолкните глубже» недостаточно для неизвестной стойки.

Почему спрятанный кабель не означает безопасный

Провод может пройти поперёк нужного направления раскрытия, образовать петлю или соединить неподвижную часть кузова с подвижной облицовкой. Толстый разъём либо запас кабеля иногда оказываются в полости, где внешне много места. Свободный объём сам по себе не подтверждает, что в нём допускается размещать аксессуар.

До закрывания облицовки проверяют весь участок, а не только видимый вход возле стекла. Если нельзя установить, с какой стороны механизма проходит провод, его положение считают непроверенным. Отсутствие звука, горящей лампы и помех записи не отвечает на вопрос, что произойдёт с ним при раскрытии подушки.

Крепления стойки тоже участвуют в монтаже

У облицовки могут быть специальные крепления, ограничивающие её перемещение. При доступе сверяют порядок снятия и повторной установки, а повреждённые или предусмотренные к замене элементы не заменяют случайными клипсами. Внешне похожий крепёж может иначе удерживать деталь, даже если она защёлкнулась без зазора.

Жгут регистратора крепят только в допустимых местах, сохраняя работу штатных элементов. Нельзя считать корпус подушки, её крепёж или любой соседний провод удобной универсальной опорой для стяжки. Перетянутый пучок, острый край и натянутый разъём создают отдельные проблемы уже при обычных вибрациях салона.

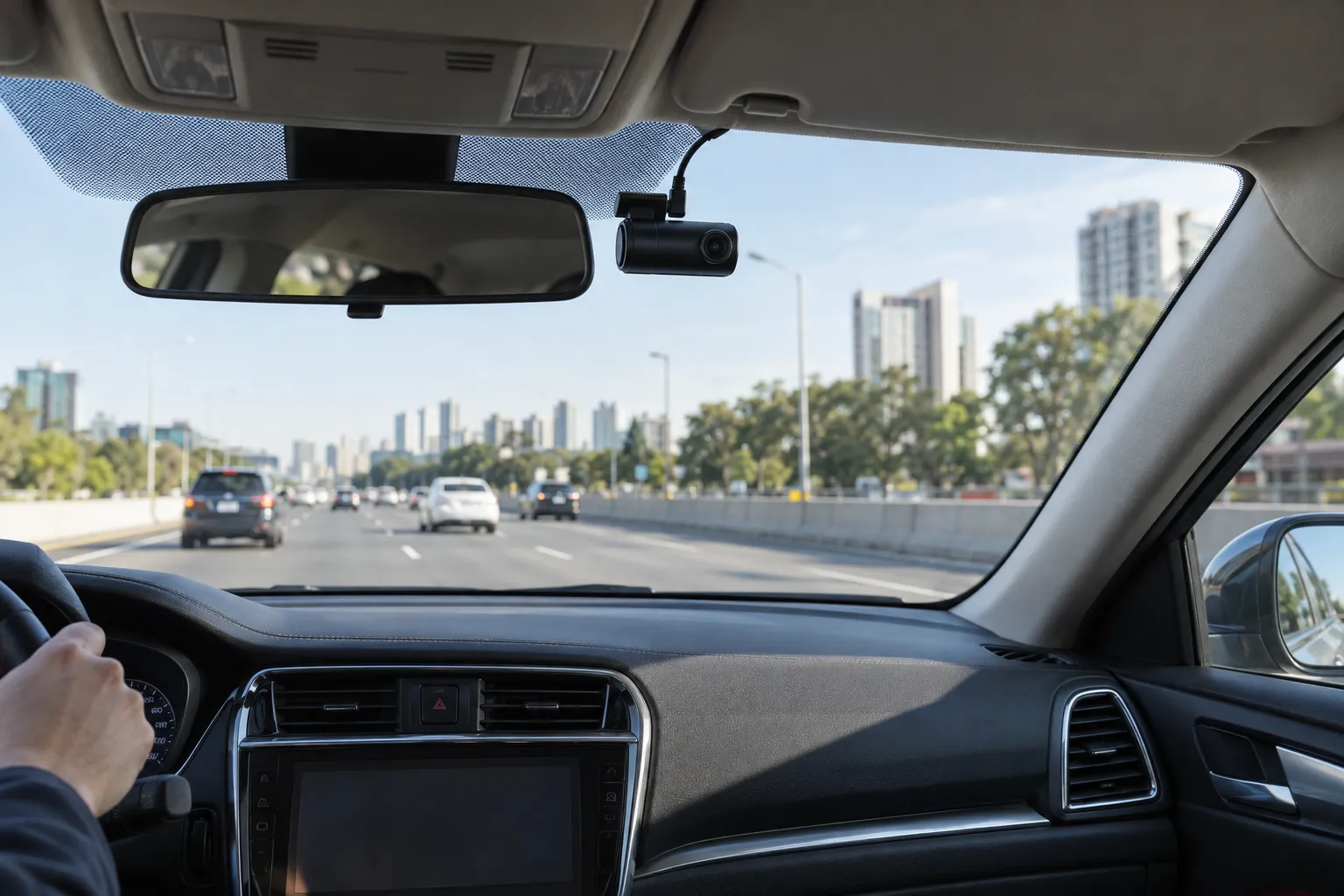

Где разместить саму камеру

Место выбирают одновременно по обзору дороги, доступу к устройству и ограничениям автомобиля. Камера не должна мешать водителю, зеркалу, козырьку и штатным датчикам. Проверяют вид из обычной водительской посадки, а не только из центра салона; широкий корпус рядом с зеркалом может перекрывать больше, чем кажется с пассажирского места.

Если за стеклом установлена камера ADAS, нельзя занимать её оптическую зону креплением, проводом или наклейкой. Кожух штатной камеры не используют как свободный отсек для адаптера. Чем отличается её работа от обычной видеозаписи, объясняет статья о передней камере после замены лобового стекла.

Задняя камера удлиняет маршрут проверки

При двухканальном устройстве кабель проходит через несколько зон салона. Для каждого участка учитывают шторки, складывание сидений и подвижные детали. Если задняя камера стоит на двери багажника, отдельно оценивают переход к двери: открывание не должно натягивать кабель, пережимать его уплотнением или оставлять свисающую петлю.

Выбор пути вдоль потолка либо через нижнюю часть салона не делают по правилу «так проще спрятать». Важны предусмотренные места для проводки и доступ к ним. Лишнюю длину размещают там, где она не мешает механизмам и не требует плотного комка под облицовкой; расположение блока питания также должно соответствовать его условиям эксплуатации.

Что показать при проверке уже установленного устройства

Полезны модель регистратора, схема комплекта и фотографии монтажа до закрытия пластика, если они сохранились. Уточните, какие стойки снимали и где лежит адаптер. Снимок одного аккуратного входа провода не подтверждает весь путь, но помогает определить участок, который нужно открыть для осмотра.

Не тяните кабель через неизвестную полость рядом с подушкой и не отсоединяйте разъёмы SRS ради проверки регистратора. Если маршрут неясен, доступ организуют по процедуре автомобиля.

Чем заканчивается грамотная установка

До сборки проверяют трассу и крепления, после — посадку облицовок и отсутствие защемления. Затем контролируют штатное движение козырьков, зеркала, сидений и дверей, которых касается маршрут. Запись проверяют при обычном положении камеры: провод не должен поворачивать корпус или постепенно оттягивать крепление от стекла.

Электрическую часть можно оценить через диагностику электрики ВИСТ; возможность монтажа конкретного комплекта уточняют отдельно. У исправно работающего регистратора ещё должен быть проверенный путь кабеля — это самостоятельный результат, который нельзя заменить одним просмотром записи или отсутствием ошибок на панели.
