Износ шлицов привода: какие симптомы возникают при трогании

Износ шлицов привода может сопровождаться щелчком, ударом при принятии нагрузки или нарушением передачи тяги. Но похожие признаки встречаются у других соединений. Разбираем, как проверяют шлицевую пару, почему осматривают обе детали и когда одного нового ШРУСа недостаточно.

Что соединяют шлицы

Шлицевое соединение передаёт момент между сопряжёнными деталями. В приводе такие соединения встречаются в разных местах, и их устройство зависит от конструкции. Поэтому фраза «разбиты шлицы» должна сопровождаться уточнением, какая именно пара повреждена.

Важны не только форма зубьев, но и фиксация, посадка и состояние соседних узлов. Если повреждение обнаружено в соединении со ступицей, объём ремонта отличается от дефекта внутри разборного привода. Покупка наружного шарнира без этой локализации может не закрыть проблему.

Какие симптомы возможны

При изменении направления нагрузки может появляться одиночный щелчок или удар. При выраженном повреждении возможны нарушения передачи момента. Однако один звук не определяет состояние шлицов: похожее проявление дают зазоры в других элементах трансмиссии и перемещение агрегата на опорах.

Общие признаки неисправности привода помогают описать жалобу, но для этого дефекта нужна проверка самого сопряжения. Ритмичный хруст при повороте также нельзя автоматически считать доказательством повреждённых шлицов: источник может быть внутри шарнира.

Чем шлицевой люфт отличается от движения шарнира

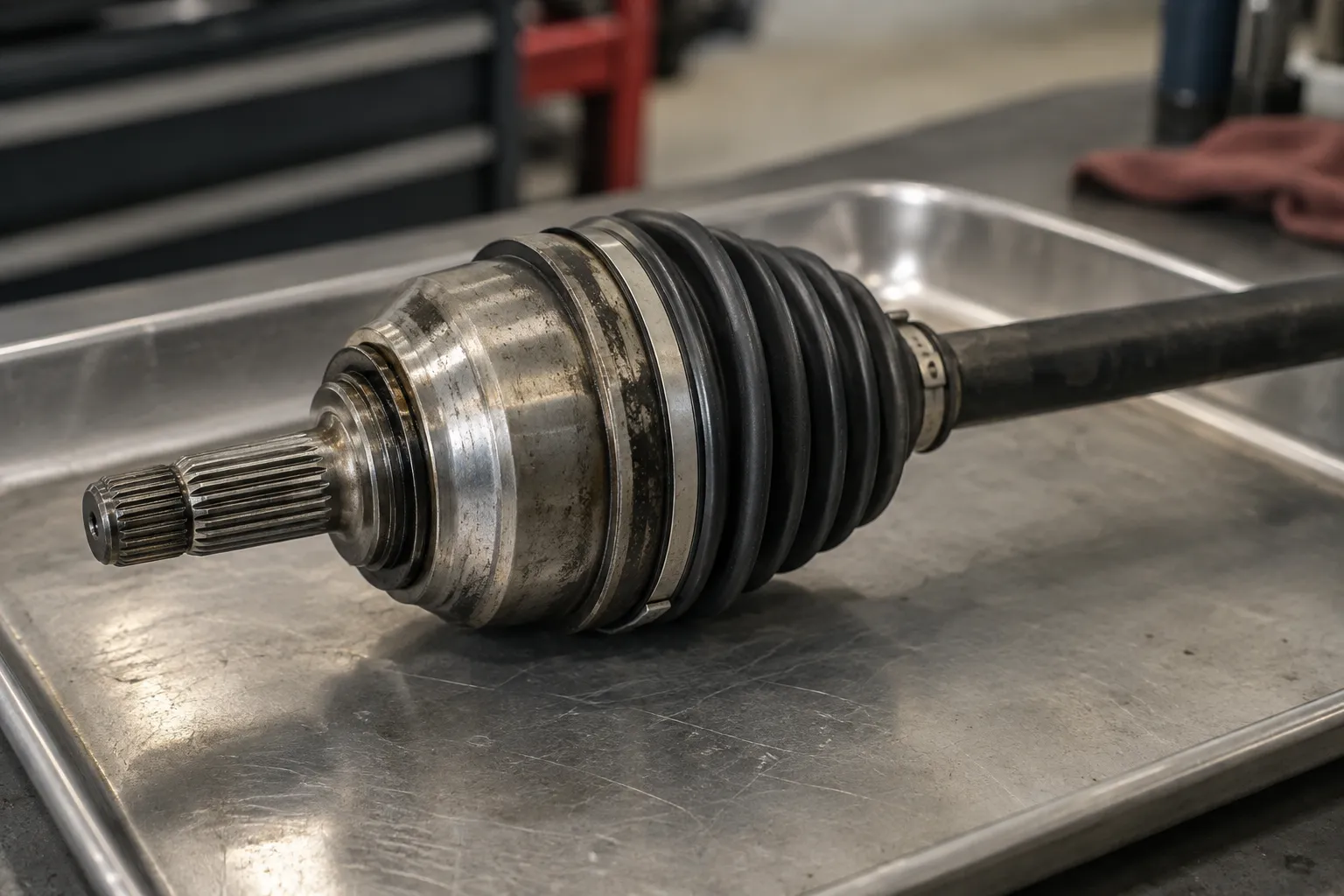

Внутренний шарнир часто допускает рабочее осевое перемещение, связанное с ходом подвески. Это не то же самое, что ненормальное взаимное движение зубьев в силовом соединении. При ручной проверке важно видеть, какие поверхности перемещаются относительно друг друга.

Если просто качать вал целиком, в ощущение могут складываться несколько зазоров. Без локализации нельзя определить, какой из них допустим. Сервис сопоставляет наблюдение с устройством узла и нормативами, а не ставит диагноз по общему впечатлению «слишком свободно».

Почему повреждается соединение

Состояние может ухудшаться из-за нарушения фиксации, коррозии, повреждения при сборке, неподходящих деталей или других неблагоприятных условий. Но конкретную причину устанавливают после осмотра. Нельзя считать любой износ результатом неправильной затяжки, если её история неизвестна.

Если неисправность возникла после ремонта, проверяют применимость детали и выполненную сборку. При повторном повреждении особенно важно выяснить, почему нагрузка распределялась неправильно. Установка новой детали в прежние условия может привести к повторению.

Что ищут при разборке

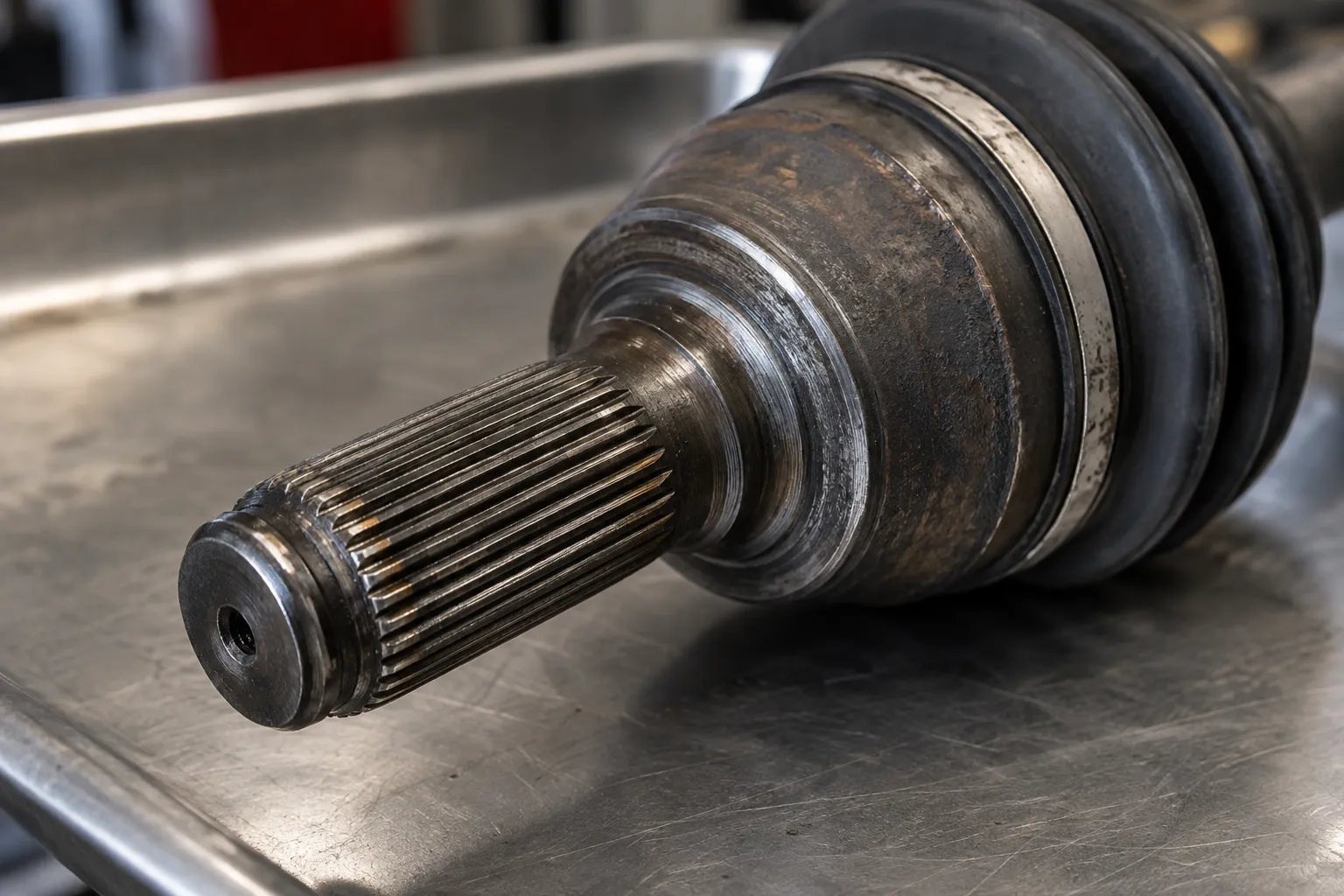

Оценивают обе сопряжённые поверхности: состояние зубьев, следы разрушения, коррозии и ненормального перемещения. Проверяют фиксацию и соседние посадки. Вывод должен описывать конкретный дефект, а не только внешний возраст детали.

Ржавчина на доступном наружном участке не всегда означает непригодность всей пары. С другой стороны, отсутствие грубых сколов не доказывает достаточную посадку. Потребность в измерении и дальнейшей разборке определяют по конструкции и результатам первичного осмотра.

• Где находится повреждённая шлицевая пара.
• Каково состояние обеих сторон соединения.
• Исправны ли фиксация и связанные посадочные элементы.
• Как найденный дефект соотносится с жалобой при трогании.

Почему нельзя просто подтянуть сильнее

Крепёж имеет предусмотренную процедуру установки. Произвольное увеличение усилия не восстанавливает изношенную геометрию и может повредить резьбу или сопряжённый узел. Если фиксация была нарушена, сначала выясняют состояние деталей и требования к восстановлению.

Сварка, случайные вставки и другие способы убрать зазор без ремонтной технологии не являются равноценной заменой исправного соединения. Привод работает под переменной нагрузкой, поэтому внешнее исчезновение щелчка ещё не подтверждает надёжность передачи момента.

Когда меняют обе детали

Если повреждены обе стороны пары, установка одного нового элемента может оставить ненормальное соединение. Решение принимают по состоянию и доступности деталей. Иногда шарнир меняется отдельно, иногда требуется более крупный узел — это должно следовать из конструкции и дефекта.

В смете полезно видеть, какая часть заменяется из-за собственного повреждения, а какая входит в неразборный комплект. Так проще понять стоимость и избежать впечатления, что соседние детали включили без проверки. Сохранённые фотографии и результаты осмотра помогают обосновать выбор.

Что проверить вместе с приводом

Осматривают ступичный узел, крепления, пыльники и доступные опоры по сопутствующим признакам. Повреждённый чехол требует решения даже при другой основной причине шума. Правила оценки такой ситуации приведены в статье о порванном пыльнике ШРУСа.

Если есть гул, биение или изменения управления, объём проверки расширяют. Но найденный износ шлицов не означает, что все соседние подшипники автоматически неисправны. Каждая дополнительная замена должна иметь самостоятельное основание.

Когда продолжать движение нельзя

Выраженные удары, проскальзывание соединения, потеря тяги, ослабленное крепление или видимое разрушение требуют прекращения эксплуатации. Проверять оставшуюся прочность резкими стартами недопустимо. Доставку в сервис выбирают по состоянию автомобиля, при явном повреждении используют эвакуацию.

Если имеется лишь слабый одиночный звук, по нему нельзя обещать безопасный пробег или необходимость немедленной замены всего привода. Нужен осмотр, который определит источник и степень дефекта. Важно не подменять диагностику ни успокоением, ни самым дорогим предположением.

Что даёт осмотр старых деталей

Фотографии повреждённых зубьев и сопряжённой поверхности делают решение понятнее. Но фото должно показывать именно проверяемую пару, а не случайную коррозию снаружи. При необходимости результат дополняют измерением по документации. Объяснение дефекта помогает оценить, почему выбран один элемент либо несколько деталей.

Как оценивают результат ремонта

После восстановления проверяют фиксацию, отсутствие ненормального движения и прежний симптом в допустимых условиях. Сохраняют данные об установленных деталях и выполненной процедуре. Если звук остался, уточняют другой источник, а не считают задачу завершённой по факту замены.

В Домодедово на территории ВИСТ можно начать с диагностики трансмиссии. При связанных признаках согласуют диагностику ходовой, а замену наружного ШРУСа назначают только при подходящей локализации дефекта и возможности такого ремонта.
